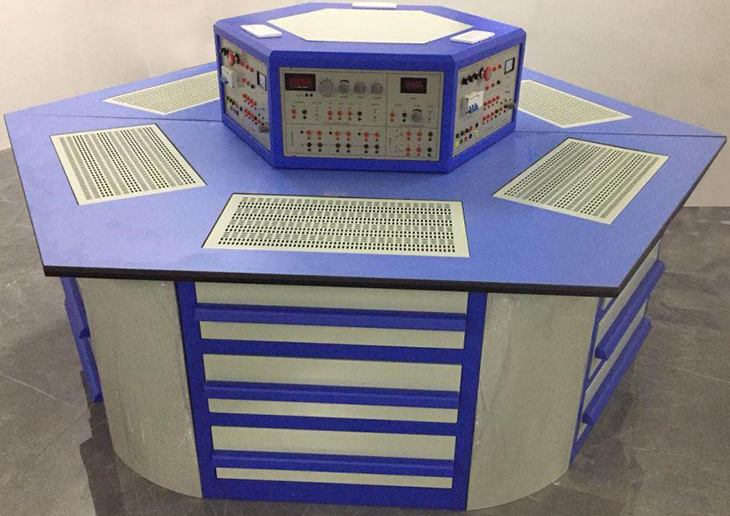

電子技能工作島,六角電工實訓台,電工實訓台

電子技能工作島,六角電工實訓台,電工實訓台依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，製定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控製》、《電動機控製電路》、《電力拖動控製電路》等相關專業模塊通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將複雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
電子技能工作島,六角電工實訓台,電工實訓台該區域是以電工技能工作島設備為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理製度，讓學生通過任務進行實訓教學。設備可同時讓6名學生同時操作，通過小組的團隊形式開展工作任務，並通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現“做”“學”“教”一體。

一、電子技能工作島,六角電工實訓台,電工實訓台工作島規格
1.1交流電源：AC220±10﹪，50Hz；
1.2濕度：-10～40℃；環境濕度：≤90﹪（25℃）；
1.3參考外型尺寸：長×寬×高＝2100×2100×1400mm，允許偏差＜5%
1.4整機功耗：≤5KVA；
1.5安全保護實施：具有接地保護、漏電保護功能、安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線；
1.6五工位計算機顯示器自動升降，降落後台麵平整。
二、電子技能工作島,六角電工實訓台,電工實訓台技術參數（5個工位配置相同)
2.1控製屏
2.1.1四組直流穩壓電源：+24V、±12V、+5V、0～5V可調，有短路保護功能
2.1.2恒流源：0～20mA連續可調，最大輸出電壓12V
2.1.3低頻信號發生器：1～30Hz低頻信號；VP-P=0～12V連續可調
2.1.4音頻信號發生器：1k～10kHz音頻信號；VP-P=0～12V連續可調
2.1.5數字式直流電壓表：量程0～20V，分為200mV、2V、20V三檔、精度0.5級
2.1.6數字式直流毫安表：量程0～20mA，三位半數字顯示、精度0.5級，有內側外測功能
2.1.7頻率/轉速表：頻率測量範圍1～9999Hz，轉速測量範圍1～9999rpm
2.1.8計時器：0～9999s，精確到0.1s
2.1.9PID調節儀：多種輸入輸出規格，具有溫度控製和轉速控製兩種功能，內含人工智能調節以及參數自整定功能，先進控製算法
2.1.10 AC 380 V電源帶信號插孔。有工作零線插。
2.1.11 AC 0～36V可調電源。
2.1.12 DC 0～36V可調雙路電源。
2.2 函數任意波形信號發生器 SDG1032X (單價3200)
2.2.1等性能雙通道信號輸出
2.2.2正弦波輸出頻率1uHz～30MHz
2.2.3采樣率150MSa/S
2.2.4垂直分辨率14-bit
2.2.5方波頻率不小於28MHz
2.2.6任意波形長度：16K點
2.2.7能夠輸出低抖動的方波/脈衝波形，同時脈衝波可以做到脈寬、上升/下降沿精細可調，具備極高的調節分辨率和調節範圍。
2.2.8輸出幅度：50Ω:2mV～10V ≤10MHz，2mV～5V ＞10MHz；1MΩ: 4mV～ 20V≤10MHz，4mV～10V＞10MHz
2.2.9方波特性：頻率：1uHz ～ 30MHz;上升、下降時間：4.2nS ;過衝：3%;
占空比：0.001% ～ 99.999% (參數受頻率設置限製);抖動：300ps
2.2.10脈衝特性：頻率：1uHz ～ 12.5MHz;脈寬最小：32.6ns;過衝: 3%;
占空比:0.001～99.999% (參數受頻率設置限製);占空比分辨率: 0.001 %;抖動：300ps
2.2.11諧波發生器功能，可產生10次諧波
2.2.1正弦波諧波總失真:0.075%
2.2.13豐富的模擬和數字調製功能：AM、DSB-AM、FM、PM、FSK、ASK和PWMSweep功能與Burst功能
2.2.14提供通道複製、通道耦合以及通道合並等功能
2.2.15內建任意波形100種
2.2.16硬件頻率計功能：100mHz ～ 200MHz
2.2.17提供功能強大的任意波形編輯器。產生波形方式有標準函數、公式編輯器和波形數學計18、算功能進行編輯任意波形
2.2.19、標配以太網LAN接口以及USB Host，USB Device，等外圍接口
2.2.20 4.3英寸TFT-LCD顯示屏
2.2.21支持基於BS 架構和LAN 連接的實驗室智能管理係統
2.3可編程線性直流穩壓電源 SPD3303C 2100
2.3.1三路輸出，總功率220W：CH1:32V/3.2A，CH2：32V/3.2A，CH3：2.5V/3.3V/5V/3.2A三路通道單獨可控，電壓值在設置範圍內均連續可調。
2.3.2最小分辨率：10mV 10mA
2.3.3最高4位電壓和3位電流顯示
2.3.4三種輸出模式：獨立，串聯和並聯連接
2.3.5通道間相互隔離
2.3.6具備短路和過載保護
2.3.7支持鍵盤鎖定，防止誤操作。
2.3.8內部5 組係統參數保存/ 調取
2.3.9設定精度：電壓±(0.5% reading + 2digits），電流±(0.5% reading+ 2digits）
2.3.10回讀精度：電壓±(0.5% reading + 2digits），電流±(0.5% reading+ 2digits）
2.3.11恒壓模式電源調整率：≤0.01% + 2mV,負載調整率：≤0.01% + 2mV,
紋波與噪聲：≤300uVrms(5Hz～1MHz)
2.3.12恒流模式電源調整率：≤0.01% + 250uA;
負載調整率：≤0.01% + 250uA;紋波與噪聲：≤2mArms;
2.3.13串聯模式電源調整率：≤0.01% + 5mV;負載調整率：≤300mV;
2.4.14CH3 輸出電壓：（2.5/3.3/5V）±8%;線性調整率：≤0.01% + 2mV;負載調整率：≤0.01% + 2mV;紋波與噪聲：≤350uVrms(5Hz ～ 1MHz)
2.3.15智能溫控風扇，有效降低噪音
2.3.16提供上位機軟件
2.3.17支持SCPI遠程控製指令及LabView驅動包，滿足遠程控製和通信需求
2.3.18標配USB Device接口。
2.4變壓器測試單元
2.4.1三相幹式變壓器380V/500VA。
2.4.2電壓原邊380/副邊175V。
2.4.3 將原/副邊抽頭引出到插孔。
2.5 調壓器單元
2.5.1 AC0～430V可調。
2.6 交流電源要求
2.6.1 有AC220V插座
2.6.1 有三相AC380 插孔。
