三相異步電動機在維修電工中的難點研究
在眾多電動機中，三相異步電動機由於其價格低廉、有著良好的機械性能、結構簡單且可靠性高等諸多優點受到人們的廣泛使用。但是三相異步電動機在工作過程中，很可能會受到人為操作、溫度、使用環境等因素的影響而出現故障，有一些故障問題維修其他比較難，維修的成本的也比較高。因此要求使用者定期對其進行維護與檢修，進而實現其工作效率的提升，降低由於故障所產生的損失及危害。
一、三相異步電動機的基本結構與工作原理
（一）三相異步電動機的基本結構
三相異步電動機的結構比較簡單，主要由定子部分與轉子部分兩部分組成。從字麵意思理解，定子部分指的是固定不動的部分，主要包括機座、定子鐵芯、定子繞組、端蓋等部件；而轉子部分則是指可以旋轉的部分，主要包括轉子鐵芯、轉子繞組、轉軸、風葉等部件。根據三相異步電動機不同的轉子繞組結構，又可以將其劃分為鼠籠式轉子和繞線式轉子兩類。鼠籠型轉子繞組類似與一個圓柱形的籠子，在轉子鐵芯凹槽中放置著很多銅條或鋁條，使用端環將兩端進行短接。而繞線式轉子繞組則與定子繞組相似，在轉子鐵芯槽內放著對稱的三相繞組，該三相繞組一般做星型聯結，轉子繞組的三相末端連接在一起，三個首端分別連接到轉軸上的三個彼此絕緣的銅製集電環上，環與環、環與轉軸之間相互絕緣，通過電刷與外電路的聯結開始工作。
（二）三相異步電動機的基本工作原理
1.三相異步電動機磁路的產生
由於三相異步電動機的底座使用鑄鐵做成的，在機座內安裝著相互絕緣的矽鋼片，並且疊製成桶型鐵芯，鐵芯內腔有分布均勻的槽，槽內放置定子三相繞組。三相異步電動機的轉子鐵心也是用矽鋼片製成，矽鋼片表麵也有均勻分布的槽，其目的就是將轉子繞組放置進來，將其製成圓柱體安裝在轉軸上，轉子鐵心與定子鐵心之間存在一定空隙，如此的分布使三相異步電動機的磁路自然就形成了。
2.三相異步電動機旋轉磁場的形成
為了理解方便，我們假想把三相異步電動機的三相對稱定子繞組放置理想的空間，要求做成相同的三個繞組，彼此擺放之間間隔120 度，並且三個相同的三相繞組做成星型聯結。當給對稱三相定子繞組通入對稱的三相交流電流時，定子電流在一瞬間就會產生磁場，並且按照相同的轉速以順時針的方向進行旋轉，這與停止的轉子之間存在相對運動的關係，與磁場靜止是相對應的，此時轉子沿著逆時針方向旋轉切割磁感應線而產生的感應電壓，其方向是用右手測定確定。由於轉子繞組電路是通過短路環自行封閉，所以在感應電壓作用下，在轉子導體中產生轉子電流，而轉子導體處於磁場之中，將會受到電磁力的作用，此時電磁力對轉軸形成了電磁轉矩，於是轉子在電磁轉矩的作用下轉動起來。它轉動的方向與磁場旋轉的方向是一致的，這也是三相異步電動機旋轉工作的原理。另外雖然說三相異步電動機的轉速與旋轉磁場的轉速相同，但電機的轉速卻總是要比旋轉磁場的轉速低，這是三相異步電動機的獨特之處。同時，隻有這樣，三相異步電動機才能轉動，這就是為什麽它被稱為三相異步電動機的主要原因。
二、三相異步電動機的應用
三相異步電動機其實就是將電能轉化為機械能的一種設備。並且它是利用電磁感應原理工作，因此也叫三相感應電動機。三相異步電動機與其他三相電動機相比較，其優點表現在：首先是工作效率高、噪音低、振動小、結構簡單、製造容易、價格便宜、運行可靠、維護方便；其次是三相異步電動機過載能力要比其他三相電動機過載能力強（電動機過載能力大小是衡量電動機性能優差的主要依據）。根據資料和曲線圖分析得知，一般電動機過載能力為1.8~2.5，而小型三相異步電動機過載能力為2.2~2.4。因此由於便捷性與多功能性導致三相異步電動機要比其他類型的三相電動機更容易受到人們的喜愛與運用。當然不可忽視的是，三相異步電動機本身也存在一定的不足之處，主要表現為功率因數較低、調速性能較差。因此三相異步電動機在應用過程中也受到很多約束，隨著我國當前科學信息技術的不斷發展，勢必將會提升三相異步電動機的技術水平，使其應用的更加廣泛與全麵。
三、三相異步電動機的常規檢查內容
（一）三相異步電動機的機械與電氣檢查
針對三相異步電動機的機械檢查主要包括對各個組件的集中清理、對轉子的工作情況進行檢查、轉軸是否存在彎曲的現象、軸承是否損壞以及電機的外殼是否出現裂縫等表麵的缺陷。針對出現的具體問題進行處理與維修；針對三相異步電動機的電氣檢查主要的工作內容包括觀察三相電阻的不平衡度是否超過了2%、檢查繞組絕緣電阻是否保持在正常範圍內，如果阻值低於正常標準，就需要使用者對繞組的接地情況或者是絕緣組是否受潮等情況進行排查與確認。
（二）三相異步電動機的故障原因
首先，由於三相異步電動機的使用者經常忽視了對其管理與保護，從而導致三相異步電動機的使用壽命被縮短或者經常出現損壞的情況。因此對三相異步電動機的使用者而言，需要掌握足夠專業化的業務技能知識，同時還需要具備較強的工作責任心，在使用三相異步電動機之前要提前觀察環境情況，否則很容易出現由於惡劣的環境，比如說潮濕、炎熱、寒冷或者是震動等因素而致使電動機的觸頭受到損壞、接線柱氧化或接觸不良，嚴重的話還會導致三相異步電動機出現燒毀的惡劣問題。因此為了避免出現上述惡劣情況，在使用三相異步電動機進行工作時必須做到滿足環境的具體要求，必要情況下可以對周圍的環境強製記性改善，對電器元器件定期予以更換，使三相異步電動機的使用價值與性能得到最有效的發揮；其次，在對三相異步電動機進行安裝時，由於安裝人員的技能水平不足，管理鬆散，或者是工作人員的工作態度不認真等諸多因素導致三相異步電動機存在很多缺陷，從而導致導線斷裂或絕緣受損等情況的發生，出現漏電、短路，甚至是破損等問題。這也就要求安裝人員在安裝過程中嚴格按照規定進行施工，做到認真組織、嚴格把關；安裝完畢之後還需要進行驗收合格之後才能正式投入使用；在使用過程中還要安排專業人員定期進行維護與檢修，做好保養工作，避免上述問題的產生；最後，三相異步電動機本身的質量存在缺陷，比如說線圈繞組焊接工藝不達標，引線和線圈接觸不良；電氣元件質量不合格，耐壓性能達不到標準，造成觸點損壞、粘死等異常現象。因此三相異步電動機在購置時應選擇正規廠家、正規品牌、質量有保證的電動機；選擇合格、合適的元器件，安裝前應該進行認真檢查、仔細核對、對號入座，從而有效提高三相異步電動機工作效率和使用價值。
四、三相異步電動機的故障難點及其處理方案
（一）電機轉動異常
如果電動機出現起轉困難，在標準的負載下，電動機的轉速無法與額定轉速同步，首先要考慮是否是因為電源電壓過低導致的，正常電壓情況下如果電動機依然無法轉動，則需要考慮以下兩種情況：（1）如果沒有異常的響聲，也沒有聞到燒焦的味道，則需要對電動機的回路開關、電熔絲以及接線盒處是否出現斷點的情況進行檢查，並且采取修複措施；（2）如果發現電熔絲出現了斷裂，那麽很有可能是一相電源缺失、定子繞組接線出現短路、接地等錯誤。需要使用者一一進行排查與修複。同時除了需要保證電動機工作時候電壓穩定與組裝正確之外，還需要使用者定期加油、檢查定子、轉子和鐵芯的使用情況，及時將風道中的異物進行清理等。
（二）電動機運行過程中響聲異常
導致這種現象產生的主要原因可能是因為轉子與定子之間的絕緣紙與凹槽發現了接觸摩擦、定轉子鐵芯出現了鬆動、定轉子與鐵芯之間產生摩擦、風道出現異物堵塞、軸承出現磨損以及機油中存在雜質等因素導致的。需要使用者對這些因素一一進行排查，及時更換組件以及保證機油的清澈度。
（三）電動機運行過程中振動較大
導致這一問題產生的主要原因可能是因為軸承經過長時間的工作而出現了磨損，中間的縫隙過大，無法緊密接觸；轉子以及風扇工作中的不平衡；繞組定子與轉子出現了故障；鐵芯與軸承之間出現了鬆動與變形或者是電動機外殼機械強度不足等因素。為了解決這一問題，需要使用者對轉子的平衡度加以矯正；檢查軸承、螺絲、鐵芯等零件的接觸情況以及強度情況，對電動機進行重新校正組裝，對風扇的轉動加以維修，實現其平衡性，對已經出現變形的零件及時進行更換。
（四）其他故障
如果電動機的電源電壓過高，會導致鐵芯的溫度快速升高，電動機也會因為過熱而出現燒焦或者冒煙的問題。另外，電動機如果過載或者是啟動頻率過高，也會導致轉子開焊斷裂以及轉子線圈被錯接的問題。為了防止各種因素導致電動機出現故障，使用者首先需要對電源電壓進行測量，要將其保持在一定的穩定程度上。及時對轉子斷點以及開焊的部分進行修複。檢查轉子線圈的接線情況，並將其進行正確的對接；要更換電量更大的粗供電導線；定期對鐵芯與轉子的工作情況進行排查與檢修；切記不可高頻率對電動機進行啟動；定期對電動機進行清理，注意控製工作環境中的溫度與濕度，采用降溫措施。

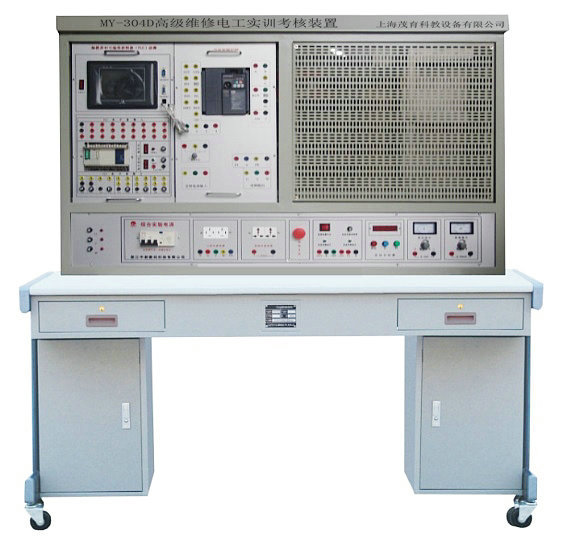

五、維修電工實訓考核裝置的功能介紹
維修電工實訓考核裝置是為適應社會發展、培養合格的電工人才，我公司它采用了多層教學方式。可進行基本的電工、照明、儀表，常用繼電器控製線路、PLC、變頻器實驗，通過學生實際的接線和操作，真正掌握繼電器、PLC、變頻器的應用技術。是學生進行梯步學習的理想培訓設備。
二、維修電工實訓考核裝置,維修電工實訓考核台,維修電工實訓實驗裝置特點：
1、電源、儀器控製屏
1）電源部分：
1、輸入電源：三相五線（四線）、380V±10% 50Hz
2、具有AC380V AC220V輸出
3、具有電源指示、供電指示、急停按鈕
2）信號源部分：
1、1.25～24V直流可調節電源（帶短路保護）
2、24V直流電壓（帶開關及短路保護）
3、交流6.3V、24V、36V、110V輸出
4、0～10V恒壓源，0～24mA恒流源
3）漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
2、PLC：配置三菱FX1N-40MR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），配套SC-09編程電纜。
3、變頻器：FR-D720-0.4KW，可與PLC進行通訊實訓。
4、實驗桌：外形尺寸：160×70×150cm，實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
四、維修電工實訓考核裝置,維修電工實訓考核台,維修電工實訓實驗裝置實驗內容：
1、三相異步電動機點動控製電路
2、三相異步電動機自鎖控製電路
3、三相異步電動機單向點動起動控製電路
4、三相異步電動機兩地控製電路
5、正反轉點動、起動控製電路
6、雙重聯鎖正反轉控製電路
7、自動往返控製電路
8、位置開關作自動停止正反轉起動控製電路
9、帶有點動的自動往返控製電路
10、三相異步電動機星型、三角型控製電路
11、接觸器控製行星型、三角型控製電路
12、串電阻降壓起動控製電路
13、三相異步電動機反接製動控製電路
14、三相異步電動機能耗控製電路
15、手動順序起動控製
16、自動順序起動控製
17、C620 — 1型車床控製電路
18、電動葫蘆電氣控製電路
19、人體感應開關控製樓梯白熾燈電路
20、聲控開關控製樓梯白熾燈電路
21、雙速電機控製實驗
22、並激勵直流電動機電阻調速電路
23、並勵直流電動機電樞回路串阻減速電路
24、並勵直流電動機電樞回路串電阻二級起動控製線路
25、並勵直流電動機電樞正反轉控製電路
B、PLC模擬實訓：
1、可編程控製器的基本指令編程練習
2、電機控製（模塊板）
3、八段碼顯示、天塔之光
4、交通信號燈自控和手控
5、水塔水位自動控製
5、三相異步電機星/三角（Y/△）換接起動控製
6、MCGS組態棒圖實驗教學：利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學；針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。
C、變頻器實訓：
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、多段速度選擇變頻調速
4、外部端子點動控製
5、控製電機正反轉運動控製
6、控製電機運行時間操作
7、瞬間停電變頻器參數設定
8、外部電壓變頻調速
9、外部電流變頻調速
10、三相異步電動機的變頻開環調速
11、PLC控製變頻器調速
五、結語
三相異步電動機對我國的現代化機械工業生產具有重要的作用，要保證生產作業的正常開展就要對電動機進行有效維修和保養。三相異步電動機的故障發生原因有很多，因此需要相關的檢修人員提高自身的專業知識，進行專業規範的維修保養作業。有關單位要加強對操作人員的技能培訓，並以崗位責任製等形式全麵提高檢修人員的責任感和職業技能水平，對設備的維修和養護要形成製度化，並建立相關的作業標準和規範，從多方麵保證三相異步電動機的正常運轉，從而保證我國現代化工農業機械作業的平穩運行，推動我國經濟實現長期穩定的發展。
