廢水處理流程工藝流程主要構築物及運行效果

紡織印染工業產生的廢水已成為公認的工業廢水中較難處理的廢水之一。印染廢水成分複雜，主要產生自退漿、煮煉、漂白、絲光、染色、印花、整理工序〔1-3〕。其水量波動較大，有機物含量較高，色度高、可生化性差，相對來說較難處理〔4-6〕。目前對印染廢水的處理主要采用物理法、化學法和生物法，但由於其水質的特殊性，常采用2種或多種方法共同處理，從而有效保障處理後的水質穩定，達到較好效果。
一、印染廢水處理的工程概況
某印染企業的生產工藝為拚軸、燒毛、絲光、退漿、染色、烘幹、定型，最終產品為印染滌棉布。
生產采用的染料主要以活性染料、還原染料為主，產生的廢水治理起來比較困難。該廢水水量波動較大，色度、COD、懸浮物濃度均較高，可生化性較差，采用單一的汙水處理技術不能進行有效處理。針對該企業排放廢水的特點，采用混凝沉澱—兩級生化工藝進行處理，以期達到有效的處理效果。
該廢水水量約1000m3/d，主要來源於絲光廢水、退漿廢水、漂白廢水及印染廢水等，堿度大，COD、色度、SS較高。廢水中含有漿料、殘餘染料、纖維素、表麵活性劑、漂白劑等，其中使用的上漿劑為難降解的聚乙烯醇。根據企業提供的進水水質，確定主要進、出水水質，如表1所示。

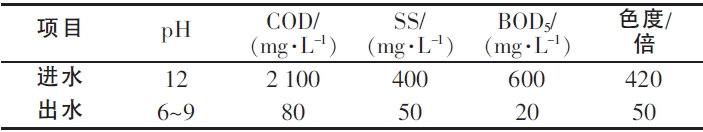

表1印染企業廢水的進、出水水質

二、印染廢水處理的工藝流程及主要構築物
1.工藝流程
根據廢水特點並結合同類廢水處理經驗，確定采用混凝沉澱與兩級生化處理相結合的方法。主要工藝流程如圖1所示。

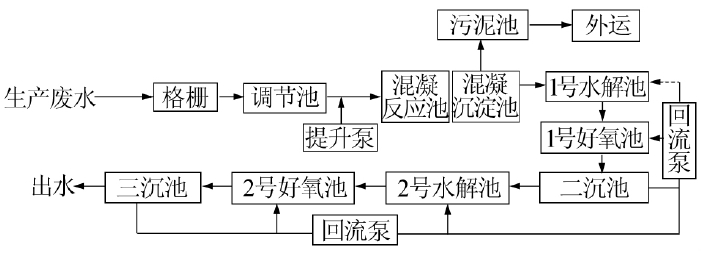

圖1印染廢水處理工藝流程

2.主要構築物
（1）調節池。主要功能是接納廢水，起到均質、均量的作用。該池設有曝氣裝置，運行中必須開啟，一方麵可使投加的聚合硫酸鐵與廢水充分混合，防止藥劑直接下沉到水底；另一方麵防止廢水中的懸浮物沉澱。運行過程中要合理控製調節池的液位，始終維持調節池水深達到0.5m以上，防止提升泵空轉，從而損壞機器。調節池處理規模為1000m3/d，42m3/h，采用鋼砼結構，尺寸為7.0m×5.0m×3.5m。配備2台提升泵，1用1備，提升泵流量為43m3/h，揚程17m，功率4.0kW。
（2）混凝反應池及混凝沉澱池。主要功能是投加混凝藥劑後吸附沉澱廢水中的大分子、懸浮物，同時改善廢水的可生化性。混凝藥劑采用液體聚合硫酸鐵和聚丙烯酰胺（PAM）。聚合硫酸鐵根據水量直接用藥劑泵投加到調節池中，聚丙烯酰胺通過藥劑泵投加到混凝池前段的混凝反應池中。混凝池設置2套加藥係統，包括2台藥劑泵和2個藥劑桶；混凝沉澱池配備1台單管道排汙泵。混凝池采用鋼砼結構，設計為多廊道翻流混合，能使藥劑和廢水充分混合。該池設計參數為：停留時間0.5h，有效容積1m3，尺寸5.0m×1.0m×5.0m。混凝沉澱池采用斜板沉澱，設計參數為：停留時間2.0h，表麵負荷1.4m3/（m2·h），建築尺寸6.0m×5.0m×5.0m。
（3）1號水解池。主要功能是利用懸浮的和附著在填料上的厭氧微生物分解廢水中溶解於水的大分子有機物，並將其轉化成小分子有機物，不但能去除部分有機物，為後續好氧微生物的新陳代謝提供基質，同時可提高廢水的可生化性。水解酸化池不是嚴格的厭氧池，隻停留在水解和酸化階段，在運行過程中需要間歇性微曝氣，使廢水溶解氧＜0.5mg/L。1號水解池采用鋼砼結構，停留時間7.5h，有效容積315m3，尺寸為10.0m×7.0m×5.0m。
（4）1號好氧池。采用傳統的活性汙泥處理技術，活性汙泥在好氧池中呈懸浮狀生長，能夠充分與水混合，有利於微生物迅速捕捉水中的有機物。好氧微生物攝取水解酸化池水解後的小分子有機物，並將其轉化為二氧化碳和水，大幅消除有機物。好氧池中的溶解氧一般控製在2mg/L左右。曝氣量不能太大，如曝氣量過大一方麵會出現大量泡沫，另一方麵導致能耗過高，且對曝氣管網不利。
1號好氧池采用鋼砼結構，池底鋪設微孔曝氣器，共有5個反應池，合計水力停留時間約為24h。
配備2台三葉式羅茨鼓風機，當有機負荷達到設計值的50%以上時，需同時開啟2台鼓風機；當有機負荷低於設計值的50%時，隻需開啟1台鼓風機，以節省能耗。該池設計參數為：停留時間4.7h，有效容積196m3，尺寸7.0m×7.0m×4.5m。
（5）二沉池。對活性汙泥進行固液分離，通過汙泥泵將汙泥回流到好氧池或水解池中，以補充係統所需的微生物，上清液則直接溢流到二沉池出口。
汙泥回流裝置配備1台單管道排汙泵。二沉池采用豎流式沉澱池，停留時間3.0h，表麵負荷0.85m3/（m2·h），尺寸7.0m×7.0m×4.5m。
（6）2號水解酸化池。2號水解酸化池是二沉池出水直接流入的單元，該池填掛有組合填料，主要功能與1號水解池相同，其廢水溶解氧要保證＜0.5mg/L。2號水解酸化池采用鋼砼結構，停留時間4.4h，有效容積187m3，尺寸10.0m×7.5m×2.8m。
（7）2號好氧池。2號水解酸化池的出水流入該單元進行好氧處理，池中設有組合填料，微生物可以附著在上麵生長，微生物不易流失，可維持好氧池內高濃度的微生物數量，保證較好的處理效率。池底鋪設微孔曝氣器，配備1台三葉式羅茨鼓風機，為池中的微生物提供氧氣，該池溶解氧一般控製在2mg/L左右。2號好氧池停留時間5.0h，有效容積216m3，尺寸9.0m×6.0m×4.5m。
（8）三沉池。2號好氧池的出水流入三沉池進行泥水分離，其功能與二沉池相同，該池子同樣采用斜板沉澱池，內設沉澱斜板，利用汙泥的重力作用加速汙泥沉降。停留時間為3.0h，表麵負荷1.16m3/（m2·h），尺寸9.0m×4.0m×4.5m。
三、印染廢水處理的工程運行效果
該工程經過近半年的調試運行後，兩級生化處理工藝中的汙泥濃度均能達到設計值，出水水質穩定，各指標能達到排放要求。進、出水水質及各單元去除率如表2所示。

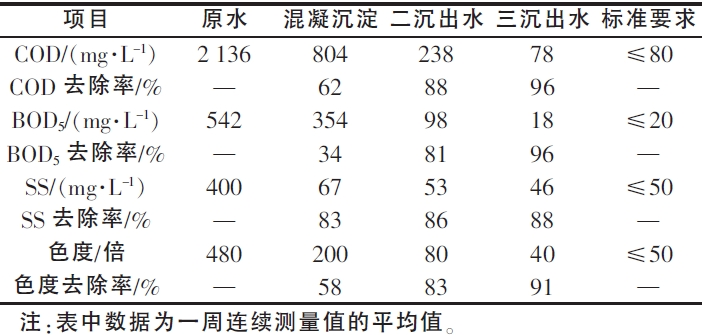

表2 進、出水水質及各單元去除率

注：表中數據為一周連續測量值的平均值。
項目原水混凝沉澱二沉出水三沉出水
四、印染廢水處理的技術經濟分析
采用該組合工藝處理印染廢水，廢水水量為1000m3/d，1a按運行300d計算，則該工藝的運行成本為：
（1）電費：單位電價為0.70元/（kW·h），整個工程中裝機容量為76.09kW，使用容量為59.47kW，每年電費大約為59.47×24×300×0.75×0.7≈24萬元，則單位電費為0.80元/m3。
（2）藥劑費用：混凝階段需投加聚合硫酸鐵、聚丙烯酰胺，生化處理單元投加尿素、磷酸氫二鉀，每年費用大約為20萬元，單位藥劑費為0.67元/m3。
（3）人工費用：該工程運行中共有4名工人，每人每年工資福利費用約2萬元，1a共需8萬元，折合後為0.27元/m3。
（4）設備折舊費用：該工程共投資100.18萬元，預計運行10a，其折舊費用折合後為0.33元/m3。綜上，其總運行成本（包括設備折舊費）為2.07元/m3。
五、教學設備的推薦與介紹

MYH-71 工業廢水處理流程模擬實驗裝置

一、工業廢水處理流程模擬實驗裝置,工業廢水處理流程模擬實驗設備,工業廢水處理流程模擬實驗台實驗目的：
為了了解工業廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、汙泥和空氣在處理過程中的舉動，特別為水處理專業科研及教學研製的實驗裝置。整套裝置由可編程序控製器對其廢水的流入、加藥混凝、曝氣、反衝洗、排放、排泥等進行自動控製。對其每一段的水處理效果進行監測，整套設備連接使用、也可分開單獨使用、每一個汙水池都有開發取樣口。
二、工業廢水處理流程模擬實驗裝置,工業廢水處理流程模擬實驗設備,工業廢水處理流程模擬實驗台主要技術指標及參數：
1.環境溫度：5℃～40℃
2.處理水量：5～15L/h
3.設計進、出水水質範圍：
進水BOD   400～800mg/L         出水40～80 mg/L
進水COD   600～1200mg/L        出水60～120 mg/
進水SS    100～300mg/L         出水10～50 mg/L
進水pH    6～9                 出水6～9
4.工作電源：AC220V±10%、50Hz，單相三線製，功率1500W，安全保護：具有接地保護、漏電保護、過流保護
5.裝置外形總尺寸：長×寬×高=5200mm×500mm×1700mm
三、工業廢水處理流程模擬實驗裝置,工業廢水處理流程模擬實驗設備,工業廢水處理流程模擬實驗台主要配置：
1.原水箱1隻：白色PP板材質、厚度10mm，600×400×500mm、底板上安裝有放空閥，方便將水排淨；
2.清水箱1隻：白色PP板材質、厚度10mm，400×400×500mm，底板上安裝有放空閥，方便將水排淨；
3.配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
4.微電解槽 1套、透明有機玻璃材質、壁厚10mm，250×200×250mm、含直流穩壓電源 1台、
5.混凝反應槽、透明有機玻璃材質、壁厚7mm， Ø 200×300mm；
6.豎流式沉澱池、透明有機玻璃材質、壁厚8mm，Ø 250×350mm；、
7.曝氣合建二沉池、透明有機玻璃材質、壁厚10mm，450×350×600mm、帶曝氣裝置、、
8.虹吸濾池、透明有機玻璃材質、壁厚10mm， 450×350×600mm、含抽吸真空泵1台、
9.活性炭吸附池、透明有機玻璃材質、壁厚10mm，350×300×450mm、帶反衝洗裝置
10.串激攪拌電機1台、304不鏽鋼攪拌槳1套；（功率90W、轉速3000rpm）、
11.攪拌電機1台、304不鏽鋼攪拌槳1套；（功率6W、轉速80rpm）、
12.防腐蝕提升磁力水泵2台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
13.防腐蝕汙泥回流水泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
14.流量測量與調節：轉子流量計2隻、（LZS-15、量程6~60L/h）
15.流量測量與調節：氣體流量計1隻、（LZB-10、量程250~2500L/h）
16.氣泵1台、功率：20 W、最大氣量：6L/min，帶微孔曝氣管1套、
17.可編程自動控製器1套、
18.加藥計量蠕動泵1台、流量範圍：0.008-460mL/min、配有機玻璃加藥箱1隻、
19.中間水箱1隻：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，
20.實驗台麵（白色10mm厚PP板）、
21.電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
22.配套UPVC連接管道和閥門（中財品牌）。
23.不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
六、結論
（1）采用混凝沉澱—兩級生化工藝處理印染廢水技術上可行，處理效果穩定，出水能滿足排放標準要求。（2）兩級生化處理中需注意營養源的投加，保證微生物生長所需要的營養要求。
