液壓傳動的組成及設備的介紹與漏油分析和防漏辦法

一、液壓傳動的介紹
液壓傳動是指以液體為工作介質進行能量傳遞和控製的一種傳動方式。在液體傳動中，根據其能量傳遞形式不同，又分為液力傳動和液壓傳動。液力傳動主要是利用液體動能進行能量轉換的傳動方式，如液力耦合器和液力變矩器。液壓傳動是利用液體壓力能進行能量轉換的傳動方式。在機械上采用液壓傳動技術，可以簡化機器的結構，減輕機器質量，減少材料消耗，降低製造成本，減輕勞動強度，提高工作效率和工作的可靠性。
二、液壓傳動係統的組成：主要由5部分組成。
1.動力元件：是把原動機輸入的機械能轉換為油液壓力能的能量轉換裝置。其作用是為液壓係統提供壓力油。動力元件為各種液壓泵。
2.執行元件：是將油液的壓力能轉換為機械能的能量轉換裝置。其作用是在壓力油的推動下輸出力和速度（直線運動），或力矩和轉速（回轉運動）。這類元件包括各類液壓缸和液壓馬達。
3.控製調節元件：是用來控製或調節液壓係統中油液的壓力、流量和方向，以保證執行元件完成預期工作的元件。這類元件主要包括各種溢流閥、節流閥以及換向閥等。這些元件的不同組合便形成了不同功能的液壓傳動係統。
4.輔助元件：是指油箱、油管、油管接頭、蓄能器、濾油器、壓力表、流量表以及各種密封元件等。這些元件分別起散熱貯油、輸油、連接、蓄能、過濾、測量壓力、測量流量和密封等作用，以保證係統正常工作，是液壓係統不可缺少的組成部分。
5.工作介質：在液壓傳動及控製中起傳遞運動、動力及信號的作用。T作介質為液壓油或其他合成液體。
三、液壓傳動主要應用
1.一般工業用液壓係統塑料加工機械（注塑機）、壓力機械（鍛壓機）、重型機械（廢鋼壓塊機）、機床（全自動六角車床、平麵磨床）等；
2.行走機械用液壓係統工程機械（挖掘機）、起重機械（汽車吊）、建築機械（打樁機）、農業機械（聯合收割機）、汽車（轉向器、減振器）等；
3.鋼鐵工業用液壓係統冶金機械（軋鋼機）、提升裝置（升降機）、軋輥調整裝置等；
4.土木工程用液壓係統防洪閘門及堤壩裝置（浪潮防護擋板）、河床升降裝置、橋梁操縱機構和礦山機械(鑿岩機)等；
5.發電廠用液壓係統渦輪機（調速裝置）等；
6.特殊技術用液壓係統巨型天線控製裝置、測量浮標、飛機起落架的收放裝置及方向舵控製裝置、升降旋轉舞台等；
7.船舶用液壓係統甲板起重機械（絞車）、船頭門、艙壁閥、船尾推進器等；
8.軍事工業用液壓係統火炮操縱裝置、艦船減搖裝置、飛行器仿真等。
四、液壓傳動教學設備的介紹與推薦

MYTA-18C PLC控製液壓傳動實訓裝置

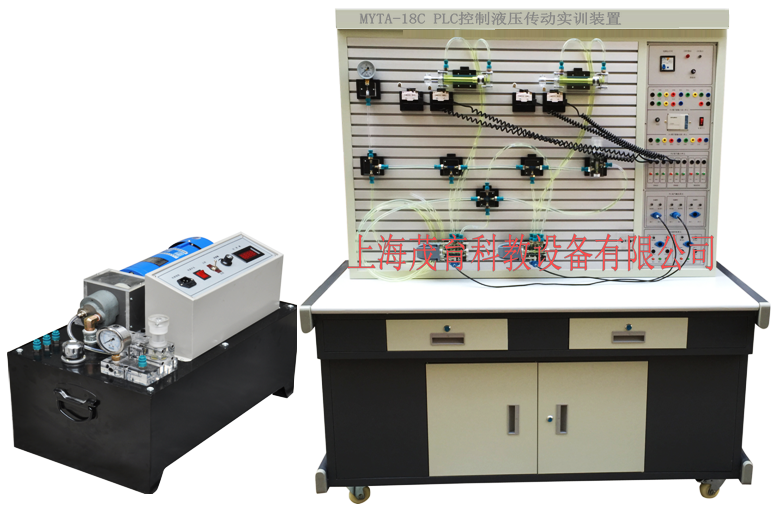

液壓傳動實訓裝置,液壓傳動實訓設備,液壓傳動實訓台是根據《液壓傳動》《液壓原理》《機械基礎》等教材內容要求；液壓元件特點，由控製回路，壓力控製回路，速度控製回路，順序控製回路等基本功能回路組成。本演示係統通過對以上四大基本功能的十八種基本控製回路的實驗演示，使學生能熟識常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
一、液壓傳動實訓裝置,液壓傳動實訓設備,液壓傳動實訓台主要技術參數：
1.電源：AC220V允差±l0%，50Hz；
2.直流電源輸入AC220V 輸出DC24V/3A
3.裝置容量：≤1kVA；
4.環境溫度：－5℃～40℃；
5.工作濕度：≤90%(40℃時)；
6.外形尺寸：1500mm×650mm×1750mm
7.液壓泵站：
1）係統額定壓力0.8MPa；
2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速範圍0－1500r/min，外型尺寸：630mm×380mm×500mm
3）油箱：公頃容積60L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
8.液壓元件：采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作麵板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9.電器控製單元：
1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸／8路繼電器輸出。
2）配有控製模塊：電源模塊，PLC控製模塊，繼電器控製模塊，控製按鈕模塊，液壓元件獨立模塊等。
10.組態仿真控製軟件：液壓實訓係統能夠實現組態軟件與實訓設備之間的鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路的控製，使係統具有更強的仿真功能。
11.電磁換向閥：AC24V .吸力3mpa
二、液壓傳動實訓裝置,液壓傳動實訓設備,液壓傳動實訓台主要特點：
1.液壓傳動與PLC控製實訓裝置主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等器件組成。
2.實訓桌、實訓台為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3.配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用半開閉式快換接頭，拆接方便，不漏油。
4.實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5.通過機械控，傳統繼電器控製，先進的PLC自動控製與PLC編程及MGGS組態監控技術於一體，靈活實現其功能。
6.實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
三、液壓傳動實訓裝置,液壓傳動實訓設備,液壓傳動實訓台基本實訓回路：
1.用手動換向閥的換向回路。
2.用中位機能換向閥的用鎖回路。
3.用液控平向閥的閉鎖回路。
4.壓力調定回路。
5.二級壓力控製回路。
6.用減壓閥的減壓回路。
7.用增壓缸的增壓回路。
8.用H型換向閥的卸載回路。
9.進油節流調速回路。
10.回油節流調速回路。
11.調速齒輪泵的換向調速回路。
12.調速齒輪泵和調速閥組成的複合調速回路。
13.流量閥短接的速度換接回路。
14.用調速閥串連聯的二次進給同路。
15.用調速閥並聯的二次進給同路。
16.用順序閥的順序動作回路。
17.用壓力繼電回的順序動作回路。
18.用行程開關控製的順序動作回路。
19.用行程換向閥的順序動作回路。
20.串聯液壓缸的同步回路。
21.用先導型溢流閥控製的換向回路。
22.PLC編程軟件學習和使用
23.PLC與計算機的通訊，在線調試、監控
24.PLC控製的液壓基本回路實訓（優化控製）
四、液壓傳動實訓裝置,液壓傳動實訓設備,液壓傳動實訓台通過組態仿真畫麵演示及控製的液壓回路實訓項目：
1.用手動換向閥的換向回路。
2.用中位機能換向閥的用鎖回路。
3.用液控平向閥的閉鎖回路。
4.壓力調定回路。
5.二級壓力控製回路。
6.用減壓閥的減壓回路。
7.用增壓缸的增壓回路。
8.用H型換向閥的卸載回路。
9.進油節流調速回路。
10.回油節流調速回路。
11.調速齒輪泵的換向調速回路。
12.調速齒輪泵和調速閥組成的複合調速回路。
13.流量閥短接的速度換接回路。
14.用調速閥串連聯的二次進給同路。
15.用調速閥並聯的二次進給同路。
16.用順序閥的順序動作回路。
17.用壓力繼電回的順序動作回路。
18.用行程開關控製的順序動作回路。
19.用行程換向閥的順序動作回路。
20.串聯液壓缸的同步回路。
21.用先導型溢流閥控製的換向回路。
五、液壓實訓台的泄漏分析及防漏辦法

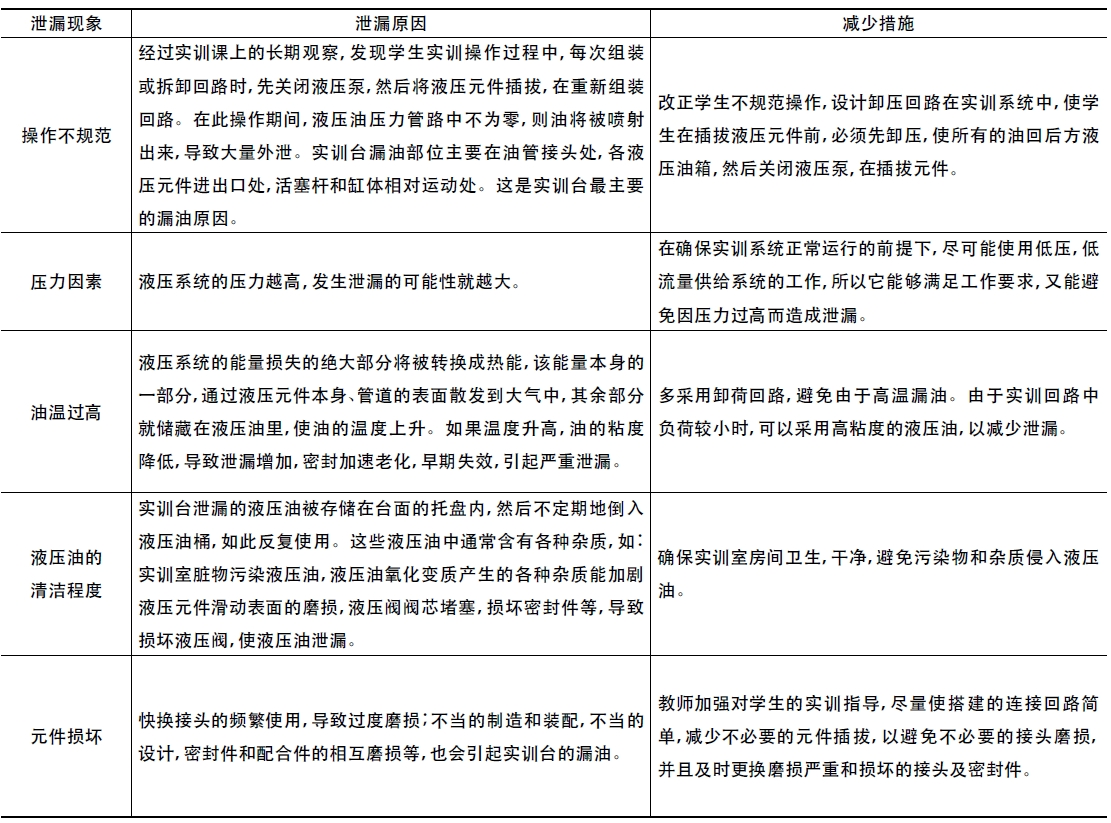

學生使用實訓台的過程中，通過長時間的觀察，發現一個比較嚴重的問題: 當學生完成實訓後，油管的外壁覆蓋有液壓油，實訓台上的托盤內充滿液壓油，有時在地麵上也出現液壓油。這一現象，不僅汙染實訓室環境，影響了學生的安全，並且影響下一次實訓的正常進行，甚至會影響到學生動手操作的熱情。針對這一問題，我們進行了深入分析。泄漏，通常是指在液壓係統正常工作的情況下，從液壓元件的密封間隙漏出少許油液的現象。液壓係統的泄漏，通常情況分為兩種: 外泄漏和內泄漏。內泄漏是指油液從液壓元件的高壓腔流向低壓腔，例如液壓傳動係統中液壓油從高壓腔向低壓腔的泄漏、換向閥內壓力管道向回油管道的泄漏等; 外泄漏是指油液從係統內部流到係統外部的泄漏，如齒輪泵的端麵泄漏、液壓油管的滲透等。液壓實訓台泄漏分析及防漏辦法。
