機床電氣控製線路中常見故障及檢修措施

在使用由機床控製的機械設備時，通常會有很多故障，這導致機器無法正常工作。而且，當技術人員操作電氣設備時，一旦出現設備問題，很容易造成大的傷亡事故。因此，很多公司都要求技術人員擁有基本的機械知識和簡單的維護技巧。在工作過程中，如果發現問題，可以及時解決問題。在電氣控製線中，故障原因主要是由於組件本身故障，電源故障以及控製電路工作失敗造成的。電機的故障非常普遍。通常電機故障表明電機不能正常打開。打開後，會有一些異常的噪音，不連續的操作和開啟。沒有正常的停電和更高的溫升。由於繼電器損壞，損壞或能夠進行正常接觸等，都會影響電機的正常開啟。同時，在線上某些接觸位置，有一個封閉的問題，這也可能導致電機無法正常打開。當接觸器出現損壞問題時，會使電機不能連續工作。當接觸器的主觸頭結構出現焊接時電機不會正常停止。電機運行過程中會產生一定的噪音。當電機出現過載現象時，再加上電機的通風和散熱不良，電機的發熱會過高。電氣控製線路的故障是線路整體道路水平的問題，並且問題的表現一般遵循以下類型。
一、機床電氣控製設備常見故障及引發原因
1.電路出現短路
電路短路是指電路中兩個不同電位點之間的連接，兩點之間沒有用電器。這兩點之間的電流太大，不能使電路正常工作，而且這種問題是嚴重的。這可能會導致電路損壞和設備燒毀。電路短路是機床的電氣控製設備最常見的故障之一，可能是由於人員操作不當和缺乏保養與維護，也可能是設備本身質量的一個問題。最常見的也是可控製的原因則是由於機床的切屑排放不暢通引起的電路短路。工廠應特別注意加工工件，特別是較厚的工件時這種問題的發生。
2.電路出現斷路
電路斷路是指電流在電路中無法正常循環的故障，這種故障的表現就是由於電源故障設備無法工作。電路破損和電路故障的原因是相似的，例如機床的故障維修和及時維護，電路中的一些導線。存儲環境潮濕或腐蝕，它如果不會被及時更換。一旦它進行工作，狀態會加劇損壞，從而導致電路斷路。另一方麵，當機床設備導線接口不緊時，一旦機器開始運行，就會產生振動和震顫。產生的顫抖可能導致導體入口處接觸不良。
3.電路接地故障
接地故障是電路與異常接地點接觸引起的故障，接地故障包括單向接地故障、兩相接地故障和三相接地故障，最常見的發生情況包括單相接地故障，接地故障是單相接地故障，這種故障的原因是使用機器的時間太長，當導體絕緣體的絕緣存在問題時，它將使導線直接接觸其他接地物。當發生兩相接地故障時，設備由於電壓太低而無法正常工作。

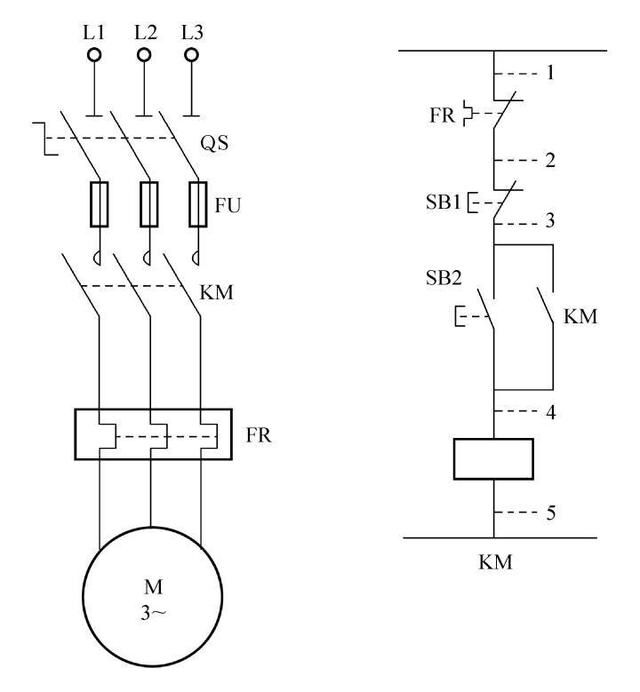

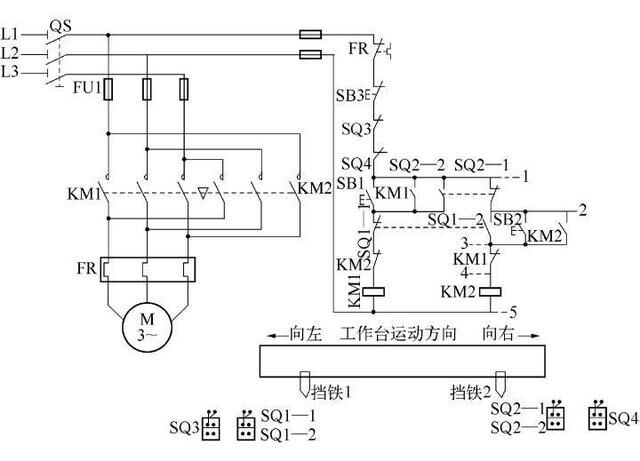

原理圖

二、機床電氣控製線路的常見故障檢修與處理方法
1.機床電氣控製係統的故障檢修準備工作
在維護準備工作中最重要的是查閱檢查維修對象的相關技術數據。工具（如示波器和萬用表）用於了解需要用於維護的工具。對於檢修前的調查環節，維修人員有必要仔細觀察屏障報警顯示及現象，同時檢查和觀察外觀及機床狀態。從而確定設備的故障情況。
2.調查步驟
在調查過程中，總共分為四個步驟，我們通常稱之為“問，看，聽，觸”四個方麵。“詢問”是在故障前後指向機床的操作員身體的狀態，了解當時的異常狀況，如煙霧、跳躍、異常、聲音和氣味等。除此之外，還應詢問是否存在錯誤操作，以便能夠對錯誤的位置和原因進行適當的預判。“看”意味著打開機器內部並看到熔斷。設備中的熔體是否熔斷，以及其他電子元件是否損壞，電器元件和電線是否在鏈條上鬆動。而“聆聽”是指聆聽電機，繼電器，變壓器，觸摸裝置等各種部件的正常操作。“觸摸”是指機床的電氣設備。經過一段時間的電動操作後，電源停止，機器懸空，然後用手觸摸電機。變壓器和線圈組件是否有明顯升溫，是否存在局部過熱現象。這表明電氣設備存在故障現象。
3.電阻測量
電阻測量：連接電路時，使用儀器測量電路上的特定線路。確定機床電氣故障點的方法稱為機器電阻。電阻測量方法方便、簡單、快捷。但是這種方法是用來測量電量的，當氣體管路破裂時應該注意一些問題：測量時機器不應該帶電，否則會燒毀。萬用表被破壞；其次，電路測量的電路不應該有一個並聯分支電路；同時，電路經過仔細調整。萬用表的電阻檔可以避免錯誤判斷。電阻測量的方法有分數階電阻測量和分段電阻測量［3］。當執行子順序方法時，在兩個順序之間當電阻值突然改變時，故障點在指令點之間改變。在分段測量中，有些兩點之間的電阻值有很大的變化，這表明兩點是故障點。
三、教學設備的推薦與介紹

MY-403N 機床電氣控製技能實訓考核鑒定裝置

一）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台產品概述：
本裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規範要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。
二）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台產品特點：
● 智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓台進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
● 公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到“鐵麵無私”。
● 裝置采用積木式結構，學校可根據實訓考核的側重點選擇相應的機床電路掛箱，做到一台裝置可以進行多種機床電路實訓考核，且根據以後教學情況的變化而增購掛箱，設備永不淘汰。
● 實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、各類機床電路工作原理。
● 所有的元器件都安裝在麵板正麵，可直觀地看到它們的動作情況，麵板上還安裝了測試孔，便於學生測試與排故。
● 裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
三）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台適用範圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1.X62W型萬能銑床電氣技能實訓考核
2.T68臥式鏜床電路技能實訓考核
3.Z3040搖臂鑽床電路技能實訓考核
4.M7130 平麵磨床電氣技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
四）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台產品特點
1.一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2.設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3.設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下複位按鈕後才能重新啟動電源，確保設備安全。
五）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3.裝置容量：＜1.5KVA
4.外形尺寸：1500mm×700mm×1400mm
六）機床電氣控製技能實訓考核鑒定裝置,機床電氣控製技能實訓考核鑒定設備,機床電氣控製技能實訓考核鑒定台的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板
1.主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與複位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2.輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到麵板上，通過專用安全導線與實訓考核電路掛箱連接。
（二）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	13	進給電機不能正轉
2	主軸、進給均不能啟動	14	工作台不能向上或向後進給
3	主軸無變速衝動	15	圓形工作台不能工作
4	主軸停止製動不正常	16	非圓工作台不能向右進給
5	主軸電機不能啟動	17	非圓不能上下（或前後）進給，不能快進
6	主軸停止不能製動	18	不能上下（或前後）進給
7	主軸不能啟動	19	不能向下（或前）進給
8	進給電機不能啟動	20	進給電機不能反轉
9	進給變速無衝動，圓形工作台不能工作	21	隻能一地快進操作
10	工作台不能左右進給	22	不能快進
11	非圓工作台不工作	23	電磁閥不動作
12	工作台不能向左進給	24	進給電機不轉

（三）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	14	主軸電機不能正轉
2	主軸正轉不能啟動	15	主軸隻有點動控製
3	主軸正轉不能啟動	16	主軸電機不能正轉
4	主軸正轉不能啟動	17	主軸電機不能反轉
5	主軸正轉不能啟動	18	主軸正轉工作不正常
6	主軸正轉不能啟動	19	主軸低速不能工作
7	主軸正轉不能啟動	20	主軸反轉工作不正常
8	主軸正轉不能啟動	21	主軸高速不工作
9	主軸不能工作	22	快速電機不能正轉
10	主軸無高速	23	快速電機不能正轉
11	主軸停止無製動	24	快速電機不能反轉
12	主軸變速無衝動	25	快速電機不轉
13	變速衝動工作不正常

（四）Z3040搖臂鑽床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不工作	11	立柱不能鬆開
2	機床不工作	12	立柱不能鬆開
3	主軸電機不能啟動	13	主軸箱不能保持鬆開
4	主軸電機不能啟動	14	主軸箱不能鬆開
5	搖臂不能上升	15	機床不能啟動
6	搖臂不能上升	16	冷卻泵不能啟動
7	搖臂不能下降	17	照明燈不亮
8	搖臂不能下降	18	主軸不工作
9	立柱不能夾緊	19	立柱夾緊電機不工作
10	立柱不能夾緊	20	搖臂不能升降

（五）M7130 平麵磨床電氣技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	15	電磁吸盤不能工作
2	液壓泵電動機無法啟動	16	電磁吸盤控製不能自鎖
3	液壓泵電動機無法啟動	17	電磁吸盤不能進行充磁
4	液壓泵電動機無法啟動	18	電磁吸盤不能進行充磁
5	液壓泵電動機和砂輪電動機都無法啟動	19	電磁吸盤不能退磁
6	砂輪電動機無法啟動	20	電磁吸盤不能退磁
7	砂輪電動機無法啟動	21	電磁吸盤不工作
8	砂輪電動機控製無自鎖	22	電磁吸盤不工作
9	砂輪電動機無法啟動	23	液壓泵、砂輪電動機不能工作
10	砂輪電動機無法啟動	24	電磁吸盤不能退磁
11	砂輪架無法上升	25	電磁吸盤不能工作
12	砂輪架無法上升	26	液壓泵不工作
13	砂輪架無法下降	27	砂輪不工作
14	砂輪架無法下降	28	砂輪不能下降

四、結束語
隨著企業對於機床電氣設備的維護和檢修的工作的重視的加深，了解和熟練掌握機床電氣設備的常見故障和檢修方法成為了電氣工作者應當掌握的一種能力與工作素養。在進行帶電操作的過程中，電氣工作者一定要正確佩戴絕緣防護用具，規範維修操作，遵照安全規定進行工作，以保護自身的人身安全，規避不必要的事故的發生。
