電氣自動化在立體車庫裝置中的應用

對電氣自動化技術加以有效應用，有助於促進各行業的整體工作效率提升。在立體車庫裝置中合理應用電氣自動化技術，不僅有助於促進係統的可擴展性以及運行可靠性提升，通過科學應用終端顯示、計算機及多種控製技術的方式，也能對立體車庫的自動運行加以有效控製，實現對車庫實施運行狀態的有效監控，促進係統的自動化水平提升。
一、立體車庫係統的構成分析
該係統具體包括主體框架、控製係統、安全防護係統以及收費係統等，其中，種類不同的立體車庫，其主體框架也存在較大的差異性，基於工作原理，可將立體車庫劃分為垂直循環類、水平循環類以及升降橫移類等。就控製係統來講，其所應用的主要控製設備多為PLC，促使車庫可以基於規範、穩定的控製作用下加以有效運行。
控製係統會將車庫信息傳輸至工控機處，以確保工控機可以對車庫的實施運行情況加以有效監控，同時，也負責接收工控機的控製命令。控製係統負責對傳感器係統的信息進行讀取，也需要基於相應信息向傳動係統發出控製指令，以對傳動係統的工作加以有效控製。就收費係統來講，其主要功能為依照車輛的停留時間以及相應的計費標準，對車輛收取費用，可通過人工收取或者刷卡收取的方式。設計安全防護係統的主要目的為針對車庫存取車階段可能發生的多種安全問題實施有效的安全措施。
二、電氣自動化在立體車庫裝置中的應用
1.主要功能分析
第一，安全防護功能。為了促使立體車庫係統的運行發揮出較高的安全性，也為了更好的維護相關人員的聲明及財產安全，在具體設計立體車庫係統的過程中，經由有效利用自動化控製技術的方式，針對可能發生的多種安全問題采取了相應的防護措施，例如，載車板內的車輛停靠未處於安全區域內，則係統便會發出相應警告；車輛入庫以及出庫時，會經由傳感器感知障礙物的存在，倘若存在障礙物，係統也會發出警示。基於自動化技術建立起立體車庫安全防護係統，有助於大幅度提升立體車庫的運行安全性及可靠性。
第二，監控功能。倘若僅依靠人工監控的方法監控立體車庫，則不僅需要消耗大量的財力、人力資源，也會嚴重影響整體的工作質量以及效率。基於電氣自動化技術的應用，不僅可以通過集中控製以及分布控製的方式，對立體車庫進行有效監控，也可以依照立體車庫的實際建設狀況有針對性的進行總線監控方式的設計，不僅有助於提升監控的靈活性，節省大量的人力、財力等資源，也有助於提升監控的整體效果。
第三，自動控製功能。分布式立體車庫係統的上層工控機主要負責促使相應的PLC係統發揮出較高的自動控製功能，將PLC傳輸的係統運行信息顯示出來，將命令下達給PLC，促使其對下層執行及檢測元件產生作用。中層分布式PLC的主要職責為控製及執行，即，其可以收到基於工控機發出的指令，並在對其加以有效處理以後作用於下層，下層收到信息後經由通訊總線將相應信息傳送至工控機內顯示出來，且不同的PLC間可經由通訊總線實現互相通信。
2.具體應用策略
1）加大技術引進以及研發力度
就立體車庫裝置而言，對電氣自動化技術加以合理應用，有助於促進相應係統的整體運行效率以及自動化水平提升。但基於最近一段時間以來，基於技術檢測故障以及係統設計質量較差等問題的影響，我國立體車庫事故頻發，同時，管理單位應用的電子自動化技術也存在實效性較低等問題，導致了立體車庫的發展受到了限製。因此，針對上述情況，國家及有關部門理應對加大技術引進及研發力度提起高度重視，積極吸收多種現代化的電氣自動化技術，再基於我國基本國情、特點等，對相應技術加以優化和改良，以便於將其實效性最大化的發揮出來。
同時，應注重培養技術研發人員的創新以及現代化意識，緊跟時代發展潮流，實施合理的技術研發及技術研發創新操作，以促進我國的電氣自動化技術整體水平以及研發質量提升。此外，各相關管理單位需要提升電氣自動化設備擇選操作的科學性以及嚴謹性，在充分考量如何有效控製成本的同時，盡可能的促使係統運行的可靠性以及實效性最大化的發揮出來。
2）合理優化自動化控製平台應用標準
現如今，我國立體車庫的發展尚不成熟，也並未建立起相關的自動化控製平台開發及應用規定及標準等，而已經投入使用的各種自動化控製平台間存在的差異性較大，質量也存在較大出入。基於此，為了有效促進立體車庫的發展，擴大其應用範圍及效果，也為了促進立體車庫的自動化控製管理水平得到大幅度提升，我們理應注重積極優化和完善自動化控製平台應用標準，製定統一規範。
三、立體車庫實訓模型的推薦與介紹：

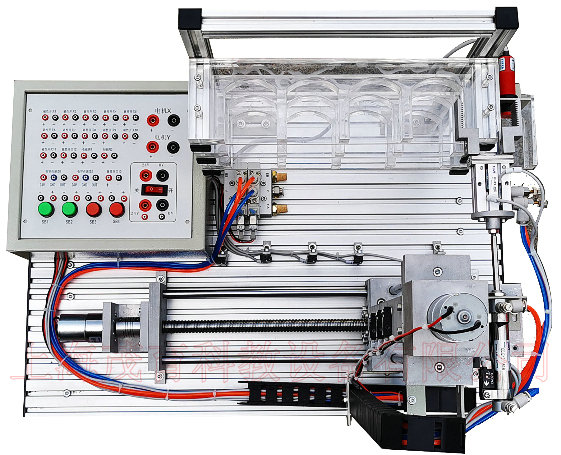

MYLY-34 立體車庫實訓模型

一、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置功能概述：
本模型裝置為實際自動車庫係統的微縮，使用可編程控製器控製，設有12個車位，在X、Y、Z軸三個方向上準確地驅動直流電機進行自動儲存或取出儲存的成品，完善的執行機構可實現現代物流係統中自動存儲係統全部動作過程。
二、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置技術參數
1.工作電源：單相220+15% /50HZ（具有過流保護）
2.工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3.整機容量：＜1KVA
4.裝置重量：≤60kg。
5.尺寸：不小於700*480*500mm
三、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置設備結構：
實訓裝置台架為金屬結構，實訓考核裝置各常用模塊均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置設備特點：
1.手動/自動控製模式，針對硬件檢測及程序校驗。
2.開放的執行機構，可根據不同的控製方案編程，構成不同的執行係統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3.產品為開放式，整體機械構造清晰可見。
五、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置部分實訓項目：
試驗內容
1.機械：裝置的機械安裝與位置調整；
2.電氣：電器元件的布線，執行電機的選用；
3.傳感器：微型光電開關的選擇與應用；
4.PLC：PLC控製驅動器的編程及應用。
六、主要配置清單

序號	名稱	型號	數量	單位
1	直流電機		2	台
2	貨架	12個倉位	1	台
3	運動導軌		2	套
4	鐵質噴塑機座		1	件
5	接線端子排		1	條
6	磁性開關		8	個
7	中間繼電器		4	個
8	單杆氣缸		1	件
9	電磁閥		2	件
10	夾爪		1	件
11	PLC	FX3U-48MT(用戶可以自備)	1	台

四、結束語
經由對電氣自動化於立體車庫裝置中的應用進行的分析，我們可以得知的是，時代不斷發展，電氣自動化技術具有的意義和作用越來越重要，雖然現如今我國針對電氣自動化技術的研究依舊缺乏完善性，但人們可以基於現實狀況，對相關技術加以有效改良和優化，進而建立起實效性更高的電氣自動化體係，有助於促進我國立體車庫裝置的自動化水平提升。
