智能防盜防火報警係統整體結構與軟硬件設計及功能測試

當前，學生宿舍被盜以及發生火災的事件普遍存在，極大地危脅到學生的人身安全及財產安全。如何有效地對宿舍進行實時監控，降低宿舍安全隱患是亟須探討的一個問題。而宿舍智能防盜防火報警係統能夠在宿舍被盜及發生火災時及時報警，降低損失。基於此，筆者對其設計展開研究。
一、設計整體結構
本次報警係統的設計涵蓋了軟件和硬件兩部分，其中對硬件主要進行各種參數的設計和電路設計，對軟件的設計主要針對報警係統主程序和子程序開展。本次設計的流程圖如圖1 所示。
本次設計，結構組件包含了AD 數據采集、STC89C51型號單片機、報警控件、煙霧感應組件等。總體框圖如圖2所示。

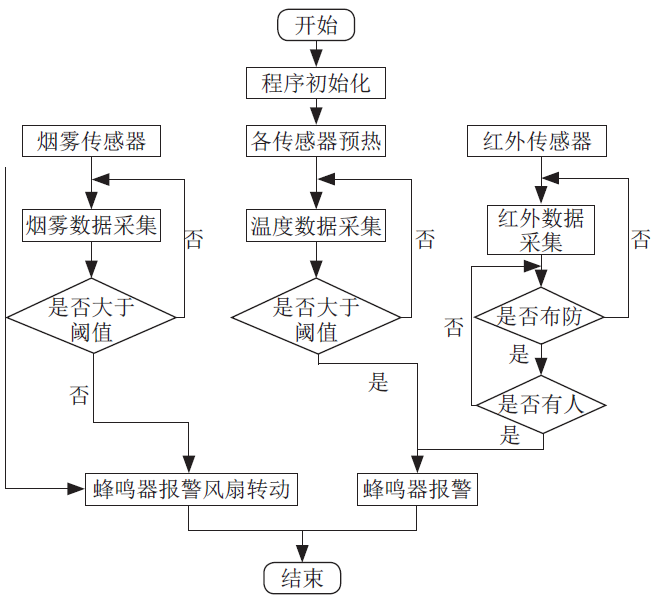

圖1 報警係統流程圖

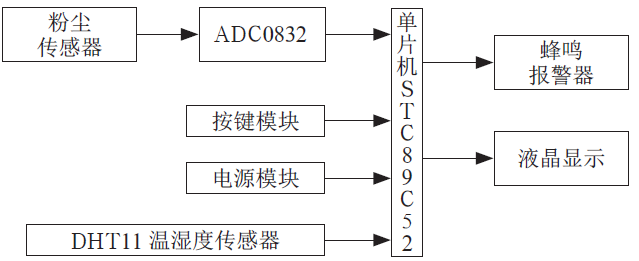

圖2 本次設計總體框圖
1.結構物件的選型
1）控製器單片機部分。本次設計采用英特爾公司推出的51 係列，該係列包含了8051 和8031，近年來已經從SCM 階段發展至SoC 階段，其中8051 具備眾多優點，例如性能強大，反應快，具備較強的可靠性，因此，本次設計選用8051 型號單片機。
2）煙霧傳感器組件。煙霧傳感器在本次設計中主要負責利用煙霧的濃度將其從模擬信號進行電信號的轉換，隨後係統依據電信號電壓的大小來判斷環境煙霧濃度，從而達到係統的監測以及報警功能。本次設計采用的傳感器為MQ2，MQ2 傳感器隸屬於N 型半導體氣體傳感器，其優點包含恢複迅速，靈敏度高，響應快速，輸出穩定，使用壽命長，可執行高強度的工作等。
3）人體紅外傳感器。本次設計采用DYPMT003 人體感應模塊，這是一種基於紅外技術，低功率耗能少、可靠性高靈敏高、低電壓的操作係統，目前在國內外已經廣泛應用於感應電氣設備。
4）溫度傳感器。本次設計選用DS18B20 溫度傳感器。溫度傳感器是一種可感知溫度，同時將感知到的數據進行數據轉換、輸出的係統。
2.係統模塊設計
本次報警係統包含四個模塊組件，防盜防火報警係統功能模塊示意圖如圖3 所示。

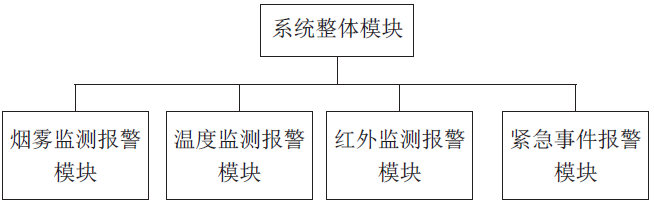

圖3 防盜防火報警係統功能模塊示意圖
本次係統包含煙霧監測、溫度監測、紅外監測、緊急事件四大報警功能模塊。
1）煙霧監測模塊功能設計。當煙霧傳感器對宿舍進行監測期間，會對宿舍內的煙霧濃度進行監測，同時將濃度直通預先設置好的煙霧濃度閥值以進行對比，這種對比有兩種結果：一種是大於閥值，另一種是小於閥值。當環境內的煙霧濃度大於閥值，煙霧傳感器就會向單片機傳送模擬信號，單片機對信號進行處理後向蜂鳴器發送信號，蜂鳴器根據信號指令開啟報警功能，同時轉動風扇，開啟排煙換氣功能；如果監測到的煙霧濃度小於閥值，那麽傳感器就會始終處於對宿舍煙霧濃度的監測狀態。
2）溫度監測功能模塊設計。由溫度傳感器來對宿舍環境的溫度進行監測，同時將數據同溫度傳感器閥值進行比較，比較結果同樣包含兩種，即大於報警閥值或小於報警閥值。一旦宿舍內的煙霧濃度大於報警閥值，溫度傳感器就會向單片機傳送模擬信號，單片機對信號處理轉換後，向蜂鳴器發出信號，蜂鳴器接收指令開啟報警功能；如果監測到的溫度數據小於閥值，那麽溫度監測傳感器就會始終處於監測狀態。
3）紅外監測功能模塊設計。本次設計中的紅外監測功能模塊負責監測宿舍是否有人進入，監測狀態分為兩種，一種是非布防，一種是布防。如果在布防的狀態下監測到有人進入宿舍，紅外傳感器就會向單片機傳輸監測信號，單片機進行信號轉換後向蜂鳴器發起指令，從而引發紅外警報；在非布防狀態下，紅外監測功能處於休眠的狀態，進而一定程度上節省電能。
4）緊急事件功能模塊設計。該模塊負責當宿舍的人員遇到緊急突發事件時，手動點擊報警鍵，開啟報警功能。

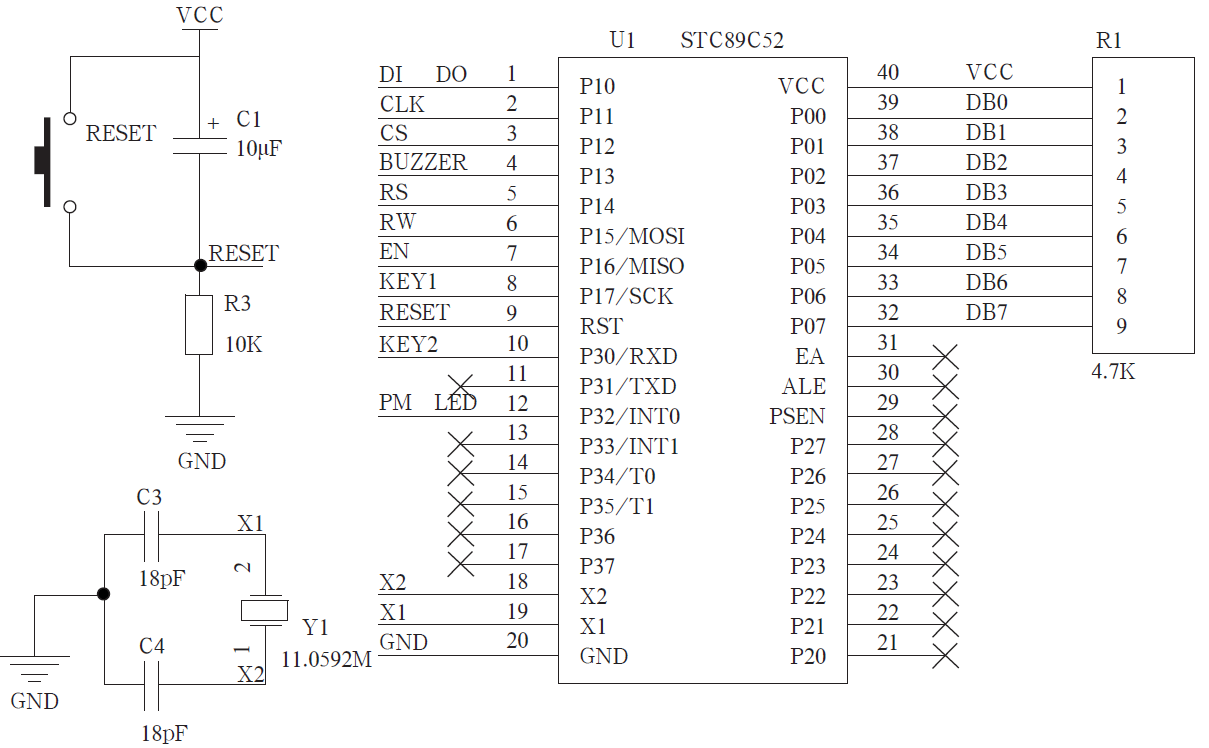

圖4 單片機主控電路示意圖
二、係統設計硬件部分
1.主控製模塊
本次設計中單片機主控電路示意圖如圖4 所示。針對智能防盜防火報警係統的設計，最小係統包括單片機時鍾電路和複位電路。
其中複位電路負責對單片機進行初始工作狀態的判斷，從而完成自身的啟動狀態，當單片機運行過程中，受到來自外部環境的幹擾，可以利用複位鍵，讓內部程序進行重新啟動。包括兩種方式，一種是手動，一種是自動複位，本次設計的防盜防火智能報警係統，采用手動按鍵複位的形式，其複位原理是利用連接上拉電阻，將輸出電瓶升高，從而完成複位。
2.煙霧AD 數據采集電路設計
本次設計采用MQ2 煙霧傳感器，數字模擬轉換采用ADC0832，係統可以利用ADC0832 的轉換，得出各種煙霧濃度的電壓等級。
3.顯示模塊設計
本次防盜防火報警係統顯示方麵采用LCD1602 液晶顯示屏，能夠實現對相關數據的直觀展示，用戶操作便捷易懂。
4.聲音報警電路
本次防盜防火報警係統聲音報警電路的實現及實現原理為利用三極管基極串聯電阻，與單片機的端口進行連接，從而實現對蜂鳴器是否報警的控製。
5.電源模塊
本次設計采用5V 鋰電池作為供電電源，鋰電池具備如下優勢：體積小，可重複利用，供電穩定。
6.溫度傳感器模塊電路設計
本次設計采用DS18B20 溫度傳感器，該型號充電器設有非易失性電EEPRAM 以及一個便捷內存，便捷內存負責TH、TL 值的寫入，存儲，隨後對EEPRAM 進行檢查，當DS18B20 轉換出的數值精度的值始終等於1，隻有TM 來決定DS18B2 處於測試模式或是工作模式。
7.轉換器模塊設計
本次防盜防火報警係統采用ADC0832 轉換器，這是一種八位分辨率，並且設有兩個通道的轉換芯片，具備著體積小、性價比高、金融性強的特點。單片機與轉換器接口電路示意圖如圖5 所示。

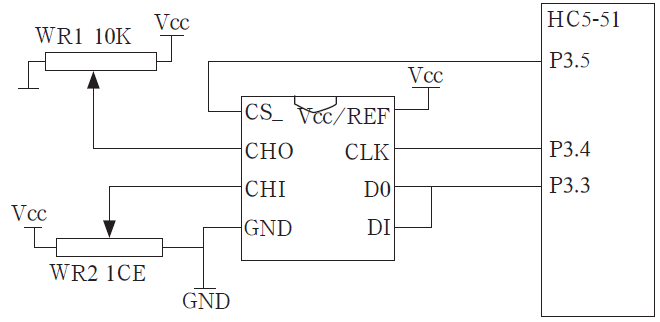

圖5 單片機與轉換器接口電路示意圖
三、係統設計軟件部分
1.煙霧監測功能部分
本次設計的煙霧監測功能，煙霧濃度通過K5 設置，K4負責設置煙霧濃度增大，K3 負責設置煙霧濃度降低，當煙霧傳感器監測到實際溫度超出預警閥值，蜂鳴器就會報警，點亮發光，二極管同時啟動風扇開啟排煙功能。
2.溫度監測功能部分
本次設計溫度閥值為W30℃，一旦係統監測的溫度高於閥值，蜂鳴器就會發出報警，同時點亮發光，二極管進行閃爍，開啟風扇轉動，實現降溫。
3.紅外監測公共部分
紅外監測部分利用K3 進行布防設置，取消布防利用K4 實現，在係統布防狀態下（HW=ON），一旦監測到有人進入數值就會迅速地從0 變成1。同時單片機指令蜂鳴器進行報警，點亮發光二極管。
4.緊急事件報警部分
對緊急事件報警部分的軟件設計，利用K2 來進行報警觸發，使用K1 進行複位，當人員按下緊急報警，按鈕蜂鳴器就會發出報警，同時點亮發光二極管並開啟風扇轉動功能。
四、防盜防火報警係統功能測試
1.係統功能性測試
對本次設計的防盜防火報警係統進行四個方位的功能測試，在進行煙霧監測報警功能測試期間，采取將紙片點燃放在傳感器附近進行觀察的方式。當將點燃的紙片靠近傳感器，顯示屏上的煙霧濃度數字逐漸增大，等到煙霧濃度超過閥值就會聽見報警器蜂鳴，同時二極管被點亮閃爍，風扇啟動轉動，顯示屏數據顯示煙霧濃度大於100ppm。
2.傳感器幹擾測試
對煙霧傳感器進行測試期間，測試員采用釋放打火機氣體，隨著氣體釋放，越來越多，顯示屏上的數字越來越大，即證明該傳感器也可以測試有毒氣體的濃度。對紅外傳感器的測試，測試人員先將塑料殼套在紅外傳感器上，隨後使用熱源靠近溫度傳感器，發現紅外傳感器和溫度傳感器的靈敏度都有所下降，此測試證明在實際應用期間，應該避免將雜物靠近傳感器，從而保持傳感器的靈敏度和精確度。
3.防盜防火報警係統測試結果
經過實驗人員多次對本次設計的測試，其結果表示本次設計達到了預期要求，實現了對宿舍煙霧溫度紅外和緊急報警的四大功能。
五、結論
在學校內發生的宿舍失竊事故、火災等事件都會對學生的生命、財產安全造成嚴重的威脅，所以基於以上背景，作者設計了一種專門應用於學生宿舍的智能防盜防火報警係統，從而通過係統實現對學生宿舍的有效監測。
