自動噴水滅火係統的組成原理及故障排除

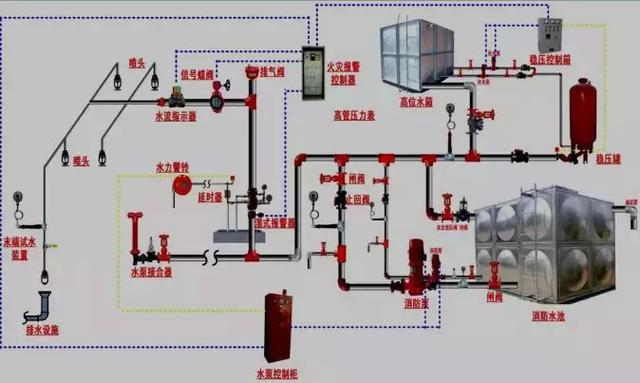

自動噴水滅火係統由灑水噴頭、報警閥組、水流報警裝置（水流指示器或壓力開關）等組件，以及管道、供水設施組成，並能在發生火災時噴水的自動滅火係統。由濕式報警閥組、閉式噴頭、水流指示器、控製閥門、末端試水裝置、管道和供水設施等組成。係統的管道內充滿有壓水，一旦發生火災，噴頭動作後立即噴水。
依照采用的噴頭分為兩類：采用閉式灑水噴頭的為閉式係統；采用開式灑水噴頭的為開式係統。

一、自動噴水滅火係統的主要組成

1.灑水噴頭
在自動噴水滅火係統中，灑水噴頭擔負著探測火災、啟動係統和噴水滅火的任務，它是係統中的關鍵組件。灑水噴頭有多種不同形式的分類。
1)按有無釋放機構分類為閉式和開式的分類
2)按噴頭流量係數分類，包括K=55、80、115等，其中K=80的稱為標準噴頭。
3)按安裝方式分類，有下垂型、直立型、普通型和邊牆型噴頭。
2.報警閥
報警閥是自動噴水滅火係統中接通或切斷水源，並啟動報警器的裝置。在自動噴水滅火係統中，報警閥是至關重要的組件，其作用有三：接通或切斷水源、輸出報警信號和防止水流倒回供水源、以及通過報警閥可對係統的供水裝置和報警裝置進行檢驗。報警閥根據係統的不同分為濕式報警閥、幹式報警閥和雨淋閥。報警閥的公稱通徑一般為50、65、80、100、125、150、200MM七種。
1)濕式報警閥用於濕式噴水滅火係統。它的主要功能是：當噴頭開啟時，濕式閥能自動打開，並使水流入水力警鈴發出報警信號。濕式閥按其結構形式有三種：座圈型濕式閥、導閥型濕式閥、蝶閥型濕式閥。
2)幹式報警閥用於幹式報警係統。它的閥將閘門分成兩部分，出口側與係統管數和噴頭相連，內充壓縮空氣，進口側與水源相連。幹式報警閥利用兩側氣壓和水壓作用在閥上的力矩差控製閥的封閉和開啟，一般可分為差動型幹式報警閥和封閉型幹式報警閥兩種。
3)雨淋閥用於雨淋噴水滅火係統、預作用噴水係統，水幕係統和水噴霧滅火係統。這種閥的進口側與水源相連，出口側與係統管路和噴頭相連，一般為空管，僅在預作用係統中充氣。雨淋閥的開啟由各種火災探測器裝置控製。雨淋閥主要有雙圓盤型、隔膜型、杠杆型、活塞型和感溫型等幾種。
3.監測器
監測器用來對係統的工作狀態進行監測並以電信號方式向報警控製器傳送狀態信息。其主要包括水流指示器、閥門限位器、壓力監測器、氣壓保持器和水位監測器等。
1)水流指示器可將水流的信號轉換為電信號，安裝在配水幹管或配水管始端。其作用在於當失火時噴頭開啟噴水或者管道發生泄漏或控製中心以顯示噴頭噴水的區域和樓層，起輔助電動報警作用。
2)閥門限位器是一種行程開關也稱信號閥，通常配置在幹管的總控製閘閥上和通徑大的支管閘閥上，用於監測閘閥的開啟狀態，一旦以生部分或全部關閉時，即向係統的報警控製器發出報警信號。
3)壓力監測器是一種工作點在一定範圍內可以調節的壓力開關，在自動噴水滅火係統中常用作穩壓泵的自動開關控製器件。
4.報警器
報警器是用來發出聲響報警信號的裝置，包括水力警鈴和壓力開關。
1)水力警鈴是得用水流的衝擊發出聲響的報警裝置。其特點為結構簡單、耐用可靠、靈敏度高、維護工作量小、是自動噴水各個係統中不少缺少的部件。
2)壓力開關是一種靠水壓或氣壓驅動的電氣開關，通常與水力警鈴一起安裝使用。壓力開關利用水力閉合弱電路實現報警。當報警閥的閥打開，壓力水經管道首先進入延時器後再流入壓力開關內腔，推動膜片向上移動，頂柱也同時上升，將下彈簧板頂起，觸點接觸閉合，接通電路，發出電信號輸入報警控製箱，發出報警信號，從而啟動消防泵。

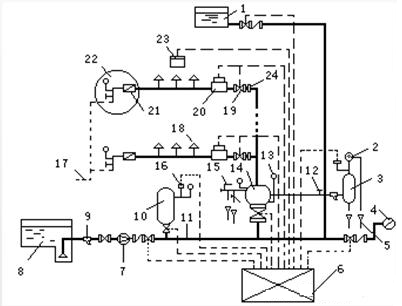

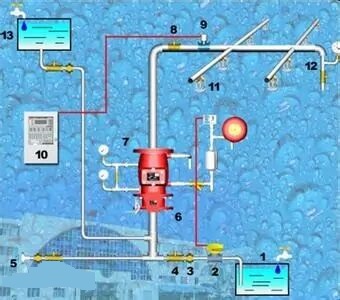

二、自動噴水滅火係統的工作原理

1.火災發生的初期，建築物的溫度隨之不斷上升，當溫度上升到以閉式噴頭溫感元件爆破或熔化脫落時，噴頭即自動噴水滅火。該係統結構簡單，使用方便、可靠，便於施工，容易管理，滅火速度快，控火效率高，比較經濟，適用範圍廣，占整個自動噴水滅火係統的75%以上，適合安裝在能用水滅火的建築物、構築物內。
2.濕式係統使用範圍：在環境溫度不低於4℃、不高於70℃的建築物和場所（不能用水撲救的建築物和場所除外）都可以采用濕式係統。該係統局部應用時，適用於室內最大淨空高度不超過8m、總建築麵積不超過1000㎡的民用建築中的輕危險級或中危險級Ⅰ級需要局部保護的區域。
3.濕式係統特點：①結構簡單，使用可靠；②係統施工簡單、靈活方便；③滅火速度快、控火效率高；④係統投資省，比較經濟；⑤適用範圍廣幹式係統準工作狀態時配水管道內充滿用於啟動係統的有壓氣體的閉式係統。工作原理：幹式係統與濕式類似隻是控製信號閥的結構和作用原理不同，配水管網與供水管間設置幹式控製信號閥將它們隔開，而在配水管網中平時充滿著有壓力氣體用於係統的啟動。發生火災時，噴頭首先噴出氣體，致使管網中壓力降低，供水管道中的壓力水打開控製信號閥而進入配水管網，接著從噴頭噴出滅火。不過該係統需要多增設一套充氣設備，一次性投資高、平時管理較複雜、滅火速度較慢。
4.幹式係統適用範圍：幹式係統適用於環境溫度低於4℃和高於70℃的建築物和場所，如不采暖的地下車庫、冷庫等。幹式係統特點：①幹式係統，在報警閥後的管網內無水，故可避免凍結和水汽化的危險，不受環境溫度的製約，可用於一些無法使用濕式係統的場所。②比濕式係統投資高。因需充氣，增加了一套充氣設備而提高了係統造價。③幹式係統的施工和維護管理較複雜，對管道的氣密性有較嚴格的要求，管道平時的氣壓應保持在一定的範圍，當氣壓下降到一定值時，就需進行充氣。④比濕式係統噴水滅火速度慢，因為噴頭受熱開啟後，首先要排出管道中的氣體，然後再出水，這就延誤了時機。
5.預作用係統準工作狀態時配水管道內不充水，由火災自動報警係統自動開啟雨淋報警閥後，轉換為濕式係統的閉式係統。適於如下場所：1)係統處於準工作狀態是嚴禁管道漏水；2)嚴禁係統誤噴；3)替代幹式係統。重複啟閉預作用係統能在撲滅火災後自動關閥、複燃時再次開閥噴水的預作用係統。適用於滅火後必須及時停止噴水的場所。目前這種係統有兩種形式：一種是噴頭具有自動重複啟閉的功能，另一種是係統通過煙、溫感傳感器控製係統的控製閥來實現係統的重複啟閉功能。
三、自動噴水滅火係統的故障分析及排除
1.報警閥組漏水
故障原因分析：
1)排水閥門未完全關閉。
2)閥瓣密封墊老化或者損壞。
3)係統側管道接口滲漏。
4)報警管路測試控製閥滲漏。
5)閥瓣組件與閥座之間因變形或者汙垢、雜物阻擋出現不密封狀態。
故障處理：
1)關緊排水閥門。
2)更換閥瓣密封墊。
3)檢查係統側管道接口滲漏點，密封墊老化、損壞的，更換密封墊；密封墊錯位的，重新調整密封墊位置：管道接口鏽蝕、磨損嚴重的，更換管道接口相關部件。
4)更換報警管路測試控製閥。
5)先放水衝洗閥體、閥座，存在汙垢、雜物的，經衝洗後，滲漏減少或者停止；否則，關閉進水口側和係統側控製閥，卸下閥板，仔細清潔閥板上的雜質；拆卸報警閥閥體，檢查閥瓣組件、閥座，存在明顯變形、損傷、凹痕的，更換相關部件。
2.報警閥啟動後報警管路不排水
故障原因分析：
1)報警管路控製閥關閉。
2)限流裝置過濾網被堵塞。
故障處理：
1)開啟報警管路控製閥。
2)卸下限流裝置，衝洗幹淨後重新安裝回原位。
3.報警閥報警管路誤報警
故障原因分析：
1)未按照安裝圖樣安裝或者未按照調試要求進行調試。
2)報警閥組滲漏通過報警管路流出。
3)延遲器下部孔板溢出水孔堵塞，發生報警或者縮短延遲時間。
故障處理：
1)按照安裝圖樣核對報警閥組組件安裝情況；重新對報警閥組伺應狀態進行調試。
2)按照故障“（1）”查找滲漏原因，進行相應處理。
3)延遲器下部孔板溢出水孔堵塞，卸下簡體，拆下孔板進行清洗。
4.水力警鈴工作不正常（不響、響度不夠、不能持續報警）
故障原因分析：
1)產品質量問題或者安裝調試不符合要求。
2)控製口阻塞或者鈴錘機構被卡住。
故障處理：
1)屬於產品質量問題的，更換水力警鈴；安裝缺少組件或者未按照圖樣安裝的，重新進行安裝調試。
2)拆下噴嘴、葉輪及鈴錘組件，進行衝洗，重新裝合使葉輪轉動靈活。
5.開啟測試閥，消防水泵不能正常啟動
故障原因分析：
1)壓力開關設定值不正確。
2)消防聯動控製設備中的控製模塊損壞。
3)水泵控製櫃、聯動控製設備的控製模式未設定在“自動”狀態。
故障處理：
1)將壓力開關內的調壓螺母調整到規定值。
2)逐一檢查控製模塊，采用其他方式啟動消防水泵，核定問題模塊，並予以更換。
3)將控製模式設定為“自動”狀態。

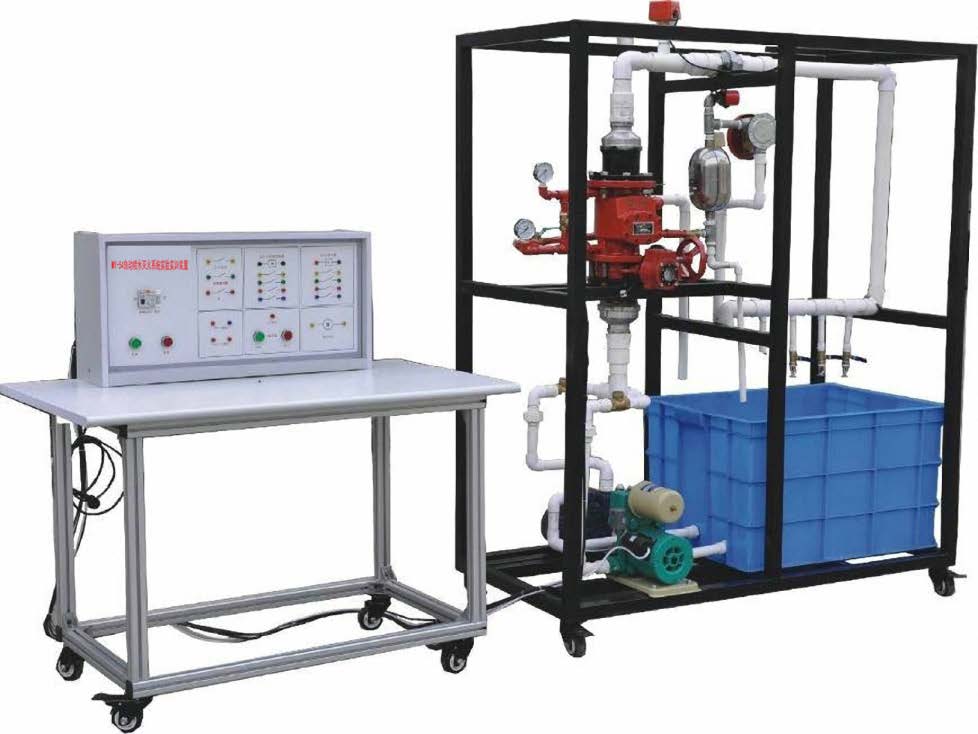

四、自動噴水滅火係統的實訓目的

1.控製台及自動噴水滅火係統原理的認識實驗
2.火警狀態下自動啟動噴水滅火係統的模擬
3.火警狀態下手動啟動噴水滅火係統的模擬
4.四種類型噴頭的噴水實驗
5.末端試水裝置的實驗
6.排氣閥的認識實驗
7.自動噴水滅火係統與報警主機的聯網實驗
8.自動噴水滅火係統的連接與噴頭的安裝
9.自動噴水滅火係統故障的設置與排除
10.按線路圖將各部分連線
11.設計並安裝一個簡易應用係統
12.全真滅火及噴頭性能測試的擴展實驗
五、總結
能進行各種自動噴水滅火係統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火實驗、自動噴水滅火係統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，並可與消防係列中其它設備聯網進行各種綜合實訓。
