微波爐外形構造及工作原理故障的演示設計

微波爐主要由磁控管、高壓變壓器、高壓二極管、高壓電容器、門聯鎖開關、監控開關、冷卻風扇電機和轉盤電機等組成。

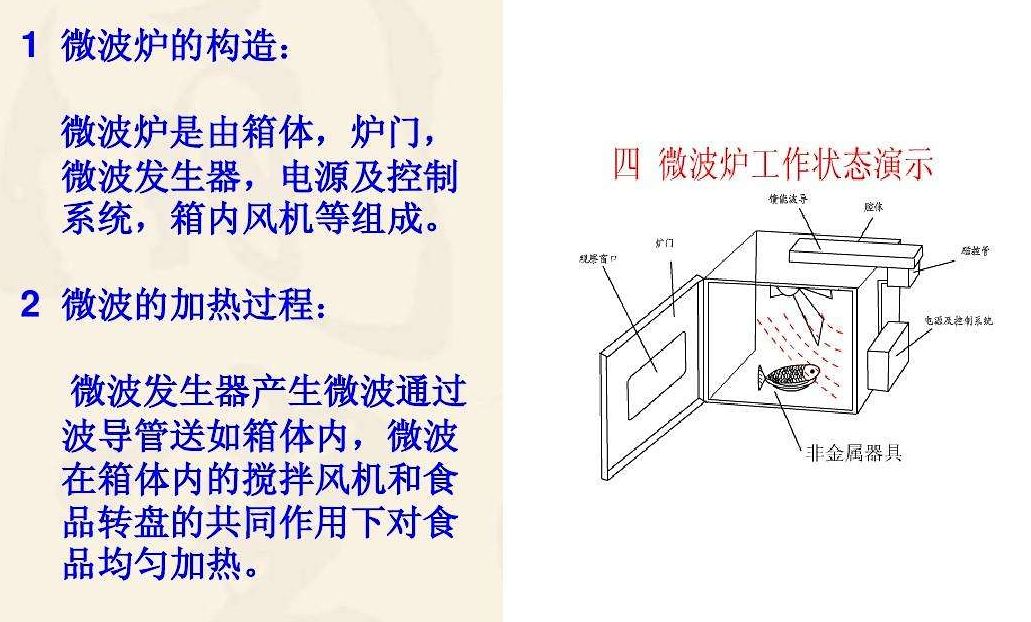

一、微波爐的基本外形和構造
1.門安全聯鎖開關--確保爐門打開，微波爐不能工作，爐門關上，微波爐才能工作；
2.視屏窗--有金屬屏蔽層，可透過網孔觀察食物的烹飪情況；
3.通風口--確保烹飪時通風良好；
4.轉盤支承--帶動玻璃轉盤轉動；
5.玻璃轉盤--裝好食物的容器放在轉盤上，加熱時轉盤轉動，使食物烹飪均勻；
6.控製板--控製各檔烹飪；
7.爐門開關--按此開關，爐門打開。
二、微波爐的工作原理 1.微波爐利用了微波加熱，微波是一種電磁波，它的頻率為300~300GHZ，微波可以被富含水分的蛋白質、脂肪物質吸收，電磁能量轉變為熱能，而加熱的物體通常有無極性分子電介質和有極性分子電介質兩種物質。
2.有極性分子在微波爐的磁場中會沿著磁場有序排列，磁場方向改變，排列順序也隨之改變，這過程中就有分子的運動，運動中的分子就會把動能轉化為熱能。
3.大部分微波爐的頻率是2450MHz，磁場方向一秒鍾改變24.5億次，足夠其產生大量熱量來加熱食物。微波爐中的磁控管把微波發射到微波爐的各個位置，從而得到食物加熱的效果。
三、微波爐維修方法與技巧
1.磁控管
方法：
1)在磁控管燈絲端子之間進行測試，電阻值應小於1Ω；
2)在任一燈絲端子和磁控管（接地）之間測試，電阻值應無窮大；如果電阻很小或為零，那麽該磁控管應更換。
2.高壓變壓器
方法：檢測三個繞組：
1)初級繞組，約1.45Ω
2)次級繞組，約112Ω
3)燈絲繞組，小於1Ω
如果所測得的讀數不符合上述的數據，則高壓變壓器可能有故障，應進行更換。
3.高壓電容器
方法：
1)需將測量儀器設在最高電阻量程；
2)正常現象：
a、測試電容器兩端子，在短時間內（實跳）顯示導通，然後充電後的電阻大約為10MΩ；
b、端子與外殼的電阻應無窮大；
3)不正常現象：
a、短路電容器始終導通；
b、開路電容器因其10MΩ的內阻而始終顯示大約10MΩ的電阻值；
c、當高壓電容器中的內部線路接線開路，就會顯示一個無窮大電阻。
4、 高壓二極管（又稱單向二極管或高壓整流器組件）
方法：
1)將儀器設置為最高電阻量程（注意：測量儀器的電池至少也必須具備6V的電壓，否則在兩個方向都會顯示無限大電阻）。
2)正常電阻在一個方向是無窮大，在另一個方向大於100kΩ。
5.雙向二極管（又稱保護二極管）
方法：
1)將儀器設置為最高電阻量程；
2)斷開導線，將保護二極管從電路上分離出來；
3)正常現象應該是從兩個方向測試保護二極管的兩端，電阻值都是無窮大。若其被損壞，將在一個或兩個方向上表現出導通性。

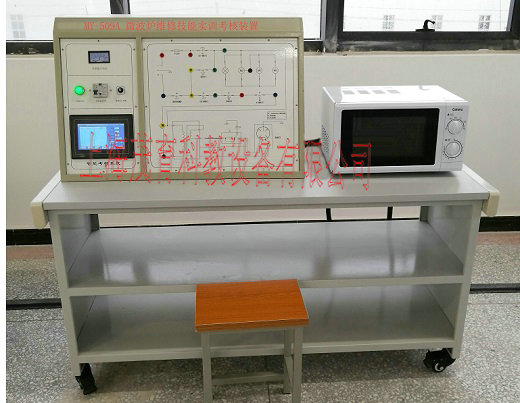

四、微波爐維修技能實訓考核裝置的設計及故障排除 本實訓台是根據《教育行業標準－電子技術應用專業儀器設備配備標準》，依照勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規範》及的教學和實訓要求而研發的微波爐實驗台。適合高職院校、職業學校的應用電子技術、電子電器應用與維修、電磁波等專業課程的實訓教學。
1.裝置特點：
1)配套性：本實訓裝置采用電氣控製與實物分離設計，能清晰展示電氣部分與執行機構的關係，電氣控製采用微處理器集成電路，對象為機械實體結構，並能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。
2)實用性：本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的微波爐故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；並能進行考核及記錄誤排次數，對學生進行更公正的評定。
3)綜合性：實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握微波爐工作方式，提升學生的綜合能力和維修技能。
2.技術性能：
1)輸入電源：單相三線～220V±10%  50Hz
2)工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3)整機容量：＜300VA
4)安全保護：動作電流≤30mA、動作時間≤0.1s
5)外形尺寸：1160×730×1350mm
3.係統組成：
1)該實驗設備由微波爐實物、電氣控製板、實訓考核係統和實驗台組成。
2)微波爐實物：主要有電源部分、磁控管、爐腔、爐門四部分組成
3)電氣控製板：微波爐的電氣控製係統，包括微波產生電路、磁控管控製電路、狀態顯示電路、定時電路、安全保護電路等單元；
4)實訓考核係統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
5)實訓控製櫃：整體采用立體櫃式結構，並設有四個帶刹車萬向輪，便於移動和固定，利於實訓室布局。櫃體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控製板緊密結合在一起，便於學生操作。
4.實訓內容：
1)微波爐主要元器件，控製芯片，顯示器件的認識與檢測
2)微波爐結構的認識及拆裝
3)微波爐微波產生電路的常見故障及檢測維修
4)微波爐加熱的原理分析及實物演示
5)微波爐控製電路及定時電路常見故障與檢測維修
6)微波爐電壓轉換電路的常見故障及檢測維修
7)微波爐保護裝置的檢測與維修
8)微波爐常見故障的檢測及維修
9)漏電安全防護報警係統故障分析和排除
五、總結
微波爐是利用食物在微波場中吸收微波能量而使自身加熱的烹飪器具。在微波爐微波發生器產生的微波在微波爐腔建立起微波電場，並采取一定的措施使這一微波電場在爐腔中盡量均勻分布，將食物放入該微波電場中，由控製中心控製其烹飪時間和微波電場強度，來進行各種各樣的烹飪過程。微波爐的由於構造比較簡單，維修也很簡單，一般家裏的微波爐壞了，都可以自己動手修理。
