電子技術綜合實驗平台,電子技術綜合實驗裝置,電子技術綜合實驗設

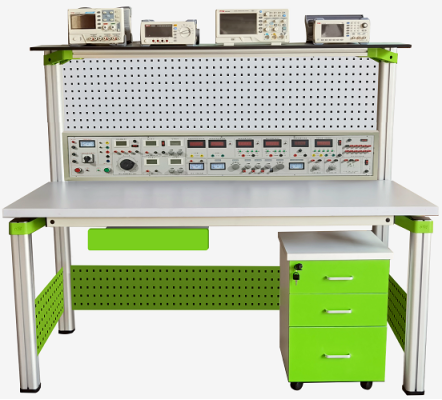

（參考圖）

電子技術綜合實驗平台,電子技術綜合實驗裝置,電子技術綜合實驗設備是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實驗要求而研發的綜合實驗考核裝置，裝置綜合性強，實驗內容豐富。適用高職、中職、中專、職校“數字電子技術”“模擬電子技術”等課程的實驗大綱要求，其是學校新建或擴建實驗室，迅速開設實驗課程的理想設備。
一、技術性能
1、輸入電源：～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1500mm×700mm×1500mm
二、實驗裝置基本配置及功能
本實驗台主要由實驗主機箱、儀器架、電源控製箱、獨立實驗電路模塊、實驗桌（含磁吸式實驗基座）、儲存櫃、學生凳等組成。
（一）實驗主機箱
實驗主機箱為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實驗提供直流電源、函數信號發生器、測試儀表及實驗器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實驗台開始工作。
1.1交流電源
1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
1.2、直流電源：
1.2.1四路固定直流電源：±12V、±5V，每路均（jun1）有短路、過載保護功能。
1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢複功能。將兩路0-30V電源通過適當的連接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
*2、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔

3、連續計數脈衝：輸出頻率0.5-300KHz。
4、單次脈衝：每次可輸出一對正負脈衝。
5、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
6、智能數顯直流數字電壓表1隻：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
7、智能數顯直流數字電流表1隻：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
（二）儀器架：儀器架置於實驗台頂部，由截麵尺寸：70×70mm，由高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗模塊
實驗電路板模塊由PCB麵板與磁吸固定機構組成，每個實驗項目配一塊獨立實驗電路板模塊；共有131個獨立封裝實驗電路板模塊，實驗電路板設有參數測試點、故障設置開關，實驗電路板PCB麵板表麵清爽、實驗電路及符號線條清晰、表麵耐磨損、元件更換容易；麵板上標誌的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能驗練的需要，選取相應實驗電路板模塊等。
實驗電路板模塊配有公共實驗基座，公共實驗基座與實驗電路板模塊磁吸固定機構相配套，實驗時隻需把實驗電路板模塊放置公共實驗基座上即可牢固吸附在公共實驗基座上，然後做所需實驗項目。公共實驗基座結構符合人體工程學設計，實驗操作方便，科學合理。
（四）實驗桌
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌桌麵配有磁吸式實驗基座，與實驗模塊配套完成實驗。實驗桌後麵二支截麵尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實驗屏、儀器架、電源控製箱組成一個完整的實驗屏。
（五）儲存櫃：配備儲存櫃，存放實驗模塊及工具，實驗模塊存放區配硬質成型海綿，放置模塊不易損壞，各區域標有模塊名稱，存取方便；儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。
（六）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實驗項目

（一）模電部分實驗
1、二極管的正向特性
2、二極管的反向特性
3、二極管的開關特性
4、二極管嵌位器
5、二極管限幅器
6、恒流源電路
7、恒壓源電路
8、三極管的輸入輸出特性
9、三極管基本放大器性
10、三極管開關特性
11、三極管實用電路
12、三極管限幅器
13、並聯電流負反饋電路&射極輸出電路
14、並聯電壓負反饋電路
15、串聯電流負反饋電路&串聯電壓負反饋電路
16、帶負載單極小信號電壓放大
17、低頻小信號放大器
18、電壓負反饋偏置電路
19、用電阻提高發射極電路
20、用負反饋消除自激振蕩
21、用穩壓管提高發射極電位
22、自舉射極輸出電路
23、OTL功率放大器
24、OTL互補對稱放大器
25、差動放大器
26、差動輸入單端輸出
27、差動輸入運算放大器
28、單管小信號放大器
29、場效應管分壓式自偏壓電路
30、射極跟隨器
31、雙管兩級放大器&結型場效應管放大器
32、用電容衰減高頻電壓
33、長尾式差動放大器
34、RC橋式振蕩器
35、RC移相振蕩器
36、變壓器反饋震蕩器
37、電感式振蕩器
38、電容三點式振蕩器
39、矩形波震蕩器
40、鋸齒波震蕩器
41、石英晶體振蕩器
42、雙T選項網絡
43、音頻振蕩器
44、正弦波餘弦波振蕩器
45、正弦波震蕩器
46、差動放大器基本電路& 恒流源差動放大器
47、單端輸入單端輸出&差動輸入雙端輸出
48、恒壓源恒流源
49、集成功率放大器1
50、集成功率放大器2
51、三管OTL互補對稱放大器
52、雙電源差動放大器
53、四管OTL互補推挽功率放大器
54、電容隔直特性
55、分壓式電流負反饋偏置電路
56、共發射極電路
57、共基極電路
58、共集電極電路
59、共漏極放大電路
60、共源極放大電路
61、共柵極放大電路
62、三極管的伏安特性
63、三極管基本放大原理
64、二極管穩定工作點
65、熱敏電阻穩定工作點

66、反向輸入保護措施
67、反向輸入求和運算
68、反向運算基本電路
69、基本帶通濾波電路
70、基本同相運算電路
71、矩形波振蕩器
72、雙端輸入求和運算器
73、雙限比較電路
74、同相輸入保護措施
75、同相輸入求和運算
76、同相運算放大器
77、變壓整流濾波電路&倍壓整流電路
78、電子調壓器
79、電子濾波器
80、晶閘管觸發可控矽
81、連續可調穩壓電源
82、橋式整流穩壓電路
83、三端集成穩壓
84、三端可調集成穩壓
85、穩壓電源軟啟動
86、阻容二極管觸發可控矽
87、並聯穩壓電源
88、串聯型開關穩壓電源
89、具有放大環節的穩壓電源
（二）數電部分實驗
90、TTL 與門
91、TTL非門
92、TTL或門
93、TTL與非門
94、對稱式多諧振蕩器
95、二極管“非”門電路
96、二極管“或”門電路
97、二極管“與”門電路
98、三極管“非門”電路
99、三極管“或非門”電路
100、三極管多諧振蕩器
101、與或非電路
102、8421編碼器
103、8421譯碼器
104、D觸發器
105、JK觸發器
106、RS觸發器
107、加減法計數器
108、七段譯碼器
109、同步十進製計數器
110、循環多諧振器
111、與非門功能的測試
112、CMOS驅動TTL
113、TTL驅動CMOS
114、單穩態電路
115、進位計數器
116、時基電路
117、同步時序電路
118、運放電路
119、增減計數器
120、AD轉換器
121、DA轉換器
（三）綜合實用電路實驗
122、電子報警器
123、電子門鈴電路
124、光控電路
125、光控電路開關
126、航標燈
127、家用台燈調光電路
128、排風扇自動啟閉電路
129、閃光燈
130、溫控電路
131、音樂門鈴電路

四、配置表

序號	名稱	每台數量	單位	備注
1	實驗主機箱	1	套
2	儀器架	1	套
3	實驗桌	1	張
4	磁吸式實驗基座	1	套
5	儲存櫃	1	個
6	學生凳	2	張
7	實驗電路板模塊	1	套	見表一
8	專用導線	1	套
9	實驗指導書	1	套

表一 實驗電路板模塊配置清單（★每個實驗電路獨立封裝結構）

序號	實驗電路板模塊名稱	序號	實驗電路板模塊名稱
1	二極管的正向特性電路模塊	67	反向輸入求和運算電路模塊
2	二極管的反向特性電路模塊	68	反向運算基本電路模塊
3	二極管的開關特性電路模塊	69	基本帶通濾波電路模塊
4	二極管嵌位器電路模塊	70	基本同相運算電路模塊
5	二極管限幅器電路模塊	71	矩形波振蕩器電路模塊
6	恒流源電路模塊	72	雙端輸入求和運算器電路模塊
7	恒壓源電路模塊	73	雙限比較電路模塊
8	三極管的輸入輸出特性電路模塊	74	同相輸入保護措施電路模塊
9	三極管基本放大器性電路模塊	75	同相輸入求和運算電路模塊
10	三極管開關特性電路模塊	76	同相運算放大器電路模塊
11	三極管實用電路電路模塊	77	變壓整流濾波電路&倍壓整流電路
12	三極管限幅器電路模塊	78	電子調壓器
13	並聯電流負反饋電路&射極輸出電路模塊	79	電子濾波器電路模塊
14	並聯電壓負反饋電路模塊	80	晶閘管觸發可控矽電路模塊
15	串聯電流負反饋電路&串聯電壓負反饋電路模塊	81	連續可調穩壓電源電路模塊
16	帶負載單極小信號電壓放大電路模塊	82	橋式整流穩壓電路模塊
17	低頻小信號放大器電路模塊	83	三端集成穩壓電路模塊
18	電壓負反饋偏置電路模塊	84	三端可調集成穩壓電路模塊
19	用電阻提高發射極電路模塊	85	穩壓電源軟啟動電路模塊
20	用負反饋消除自激振蕩電路模塊	86	阻容二極管觸發可控矽電路模塊
21	用穩壓管提高發射極電位電路模塊	87	TTL與門電路模塊
22	自舉射極輸出電路模塊	88	TTL非門電路模塊
23	OTL功率放大器電路模塊	89	TTL或門電路模塊
24	OTL互補對稱放大器電路模塊	90	TTL與非門電路模塊
25	差動放大器電路模塊	91	對稱式多諧振蕩器電路模塊
26	差動輸入單端輸出電路模塊	92	二極管“非”門電路模塊
27	差動輸入運算放大器電路模塊	93	二極管“或”門電路模塊
28	單管小信號放大器電路模塊	94	二極管“與”門電路模塊
29	場效應管分壓式自偏壓電路模塊	95	三極管“非門”電路模塊
30	射極跟隨器電路模塊	96	三極管“或非門”電路模塊
31	雙管兩級放大器&結型場效應管放大器電路模塊	97	三極管多諧振蕩器電路模塊
32	用電容衰減高頻電壓電路模塊	98	與或非電路電路模塊
33	長尾式差動放大器電路模塊	99	8421編碼器電路模塊
34	RC橋式振蕩器電路模塊	100	8421譯碼器電路模塊
35	RC移相振蕩器電路模塊	101	D觸發器電路模塊
36	變壓器反饋震蕩器電路模塊	102	JK觸發器電路模塊
37	電感式振蕩器電路模塊	103	RS觸發器電路模塊
38	電容三點式振蕩器電路模塊	104	加減法計數器電路模塊
39	矩形波震蕩器電路模塊	105	七段譯碼器電路模塊
40	鋸齒波震蕩器電路模塊	106	同步十進製計數器電路模塊
41	石英晶體振蕩器電路模塊	107	循環多諧振器電路模塊
42	雙T選項網絡電路模塊	108	與非門功能的測試電路模塊
43	音頻振蕩器電路模塊	109	CMOS驅動TTL電路模塊
44	正弦波餘弦波振蕩器電路模塊	110	TTL驅動CMOS電路模塊
45	正弦波震蕩器電路模塊	111	單穩態電路模塊
46	差動放大器基本電路& 恒流源差動放大器電路模塊	112	進位計數器電路模塊
47	單端輸入單端輸出&差動輸入雙端輸出電路模塊	113	時基電路模塊
48	恒壓源恒流源電路模塊	114	同步時序電路模塊
49	集成功率放大器電路模塊1	115	運放電路模塊
50	集成功率放大器電路模塊2	116	增減計數器電路模塊
51	三管OTL互補對稱放大器電路模塊	117	AD轉換器電路模塊
52	雙電源差動放大器電路模塊	118	DA轉換器電路模塊
53	四管OTL互補推挽功率放大器電路模塊	119	並聯穩壓電源電路模塊
54	電容隔直特性電路模塊	120	串聯型開關穩壓電源電路模塊
55	分壓式電流負反饋偏置電路模塊	121	具有放大環節的穩壓電源電路模塊
56	共發射極電路模塊	122	電子報警器電路模塊
57	共基極電路模塊	123	電子門鈴電路電路模塊
58	共集電極電路模塊	124	光控電路電路模塊
59	共漏極放大電路模塊	125	光控電路開關電路模塊
60	共源極放大電路模塊	126	航標燈電路模塊
61	共柵極放大電路模塊	127	家用台燈調光電路模塊
62	三極管的伏安特性電路模塊	128	排風扇自動啟閉電路模塊
63	三極管基本放大原理電路模塊	129	閃光燈電路模塊
64	二極管穩定工作點電路模塊	130	溫控電路模塊
65	熱敏電阻穩定工作點電路模塊	131	音樂門鈴電路模塊
66	反向輸入保護措施電路模塊
