三相異步電動機定子串電阻降壓啟動手動控製線路實驗

一、操作所需電器元件明細表見表9 表9

代號	名稱	型號	規格	數量	備注
QS1	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實訓屏上
FU	熔斷器		配熔體2A	3
QS2	轉換開關		450V2A	1
M	三相鼠籠式異步電動機		U380V (Y) I_N0.53AP_N160W	1
R	電阻		510Ω/25W	3

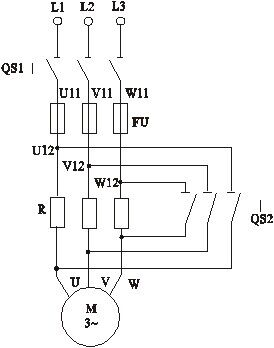

二、電路圖

圖9（a）
合上電源開關QS1，由於定子繞組中串聯電阻，起到降壓作用，所以這時加到電動機定子繞組上的電壓低於額定電壓，這樣就限製了起動電流。隨著電動機的起動，轉速逐漸升高。當電動機轉速接近額定轉速時，立即合上QS2，將電阻R短接，定子繞組上的電壓便上升到額定工作電壓（全壓）運行，使電動機處於正常運轉狀態。
三、參考接線圖

圖9（b）
四、檢測與調試
確認接線正確後，先把開關QS1、QS2放在斷開位置，接通交流電源，“合”開關QS1，電機降壓起動，觀察起動電流衝擊值，電機起動轉速升高後，合QS2，將電阻R短接。然後停機，QS2仍“合”位置，“合”QS1使電機全壓直接起動，觀察電流表指示的衝擊值，以作比較。
若操作中有不正常現象，應停機並分析排除後才可接通電源使電機正常工作。
