有變壓器全波整流能耗製動控製線路實驗

有變壓器全波整流能耗製動控製線路實驗操作所需電器元件明細表:

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實驗屏上
FU1	熔斷器		配熔體2A	3
FU2	熔斷器		配熔體2A	2
KM1 KM2	交流接觸器		線圈AC380V	2
SB1 SB2	按鈕開關	LAY16	一常開一常閉自動複位	2	SB1綠色 SB2紅色
KT	通電延時時間繼電器	ST3PA-B	輸入交流380V	1
FR	熱繼電器	R16B-20/3	整定電流0.63-1A	1
M	三相鼠籠式異步電動機		U_N380V（Y） I_N0.53AP_N160W	1
TC	變壓器		380V/110V	1	在掛箱上
VC	橋堆	KBP310		1	在掛箱上
R	電阻		510Ω	1

二、電路圖

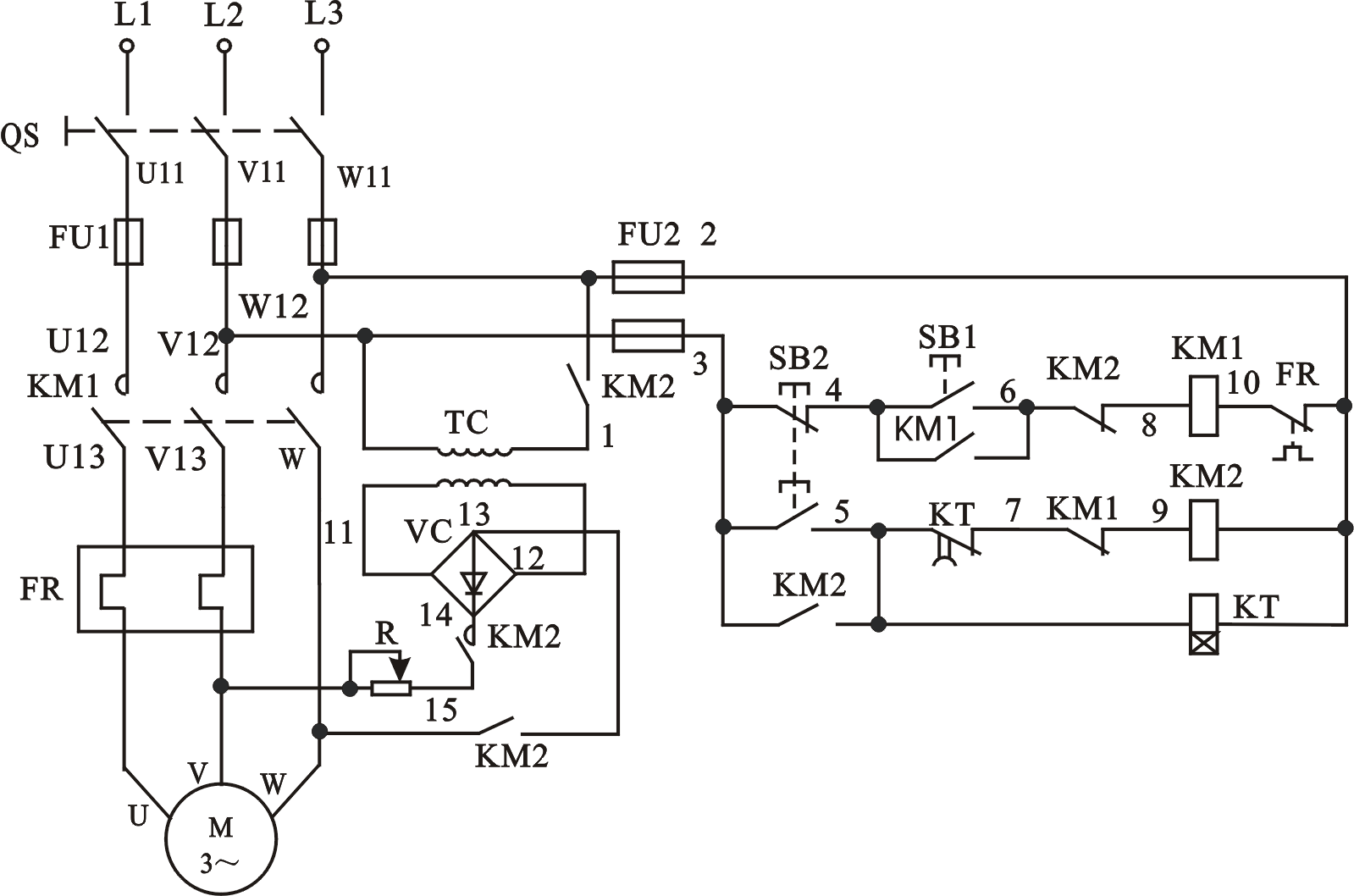

圖（1）
該控製線路適用於10KW以上功率較大的電動機的能耗製動，控製線路中的直流電源由單相橋式整流器供給，電阻R用以調節電流，從而調節製動強度。
三、安裝與接線

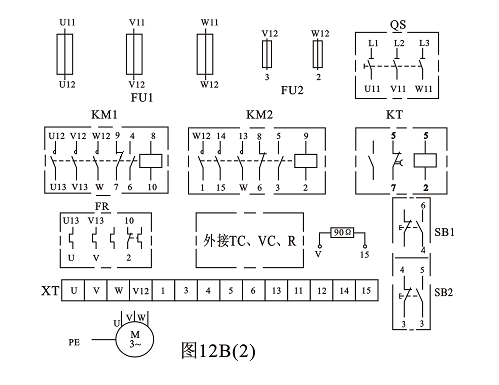

布置與接線可參考圖16（2），操作者應畫出實際接線圖。

四、檢測與調試
經檢查安裝牢固與接線無誤後，接通交流電源，調節R阻值，使能耗製動電流為I=I_N及I=2I_N、分別觀察二種電流下的能耗製動時間，若操作中出現不正常故障，則應分析排除使之正常工作。
