接觸器聯鎖的三相異步電動機正反轉控製線路實驗
接觸器聯鎖的三相異步電動機正反轉控製線路實驗:操作所需電器元件明細表見表1
|
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
|
QS |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.63-1A |
1 |
|
|
FU1 |
螺旋式熔斷器 |
RL1-15 |
配熔體3A |
3 |
|
|
FU2 |
瓷插式熔斷器 |
RT18-32 |
配熔體3A |
2 |
|
|
KM1、KM2、 |
交流接觸器 |
CJX2-0910 |
線圈AC380V |
2 |
|
|
FR |
熱繼電器 |
JRS1D-25 |
整定電流0.63-1A |
1 |
整定電流0.63A |
|
SB1、SB2、SB3 |
按鈕開關 |
LAY16 |
一常開一常閉自動複位 |
3 |
SB2、 SB3用綠色
SB1紅色 |
|
XT |
接線端子排 |
TB15 |
AC660V25A |
10位 |
|
|
M |
三相鼠籠式異步電動機 |
|
UN380VIN0.53A
PN160W |
1 |
|

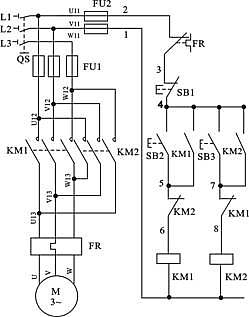

二、接觸器聯鎖的三相異步電動機正反轉控製線路實驗電路圖:
圖
圖控製線路的動作過程是:
-

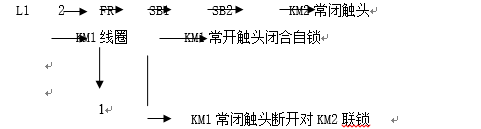

正轉控製 合上電源開關QS,按正轉起動按鈕SB2,正轉控製回路接通:
接觸器KM1的線圈通電動作,主觸頭閉合,主電路按U1、V1、W1相序接通,電動機正轉。
(2)反轉控製 要使電動機改變轉向(即由正轉變為反轉)時,應先按下停止按鈕SB1,使正轉控製電路斷開,電動機停轉,然後才能使電動機反轉,為什麽要這樣操作呢?因為反轉控製回路中串聯了正轉接觸器KM1的常閉觸頭。當KM1通電工作時,它是斷開的,若這時直接按反轉按鈕SB3,反轉接觸器KM2是無法通電的,

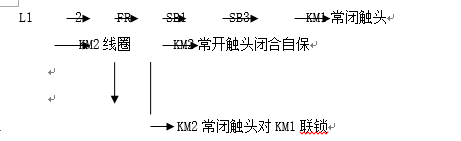

電動機也就得不到電源,故電動機仍然處在正轉狀態,不會反轉,當先按下停止按鈕SB1,使電動機停轉以後,再按下反轉按鈕SB3,電動機才會反轉。這時,反轉控製線路為:

反轉接觸器KM2通電動作,主觸頭閉合,主電路按W1、V1、U1相序接通,電動機電源相序改變了,故電動機作反向旋轉。
三、安裝與接線:

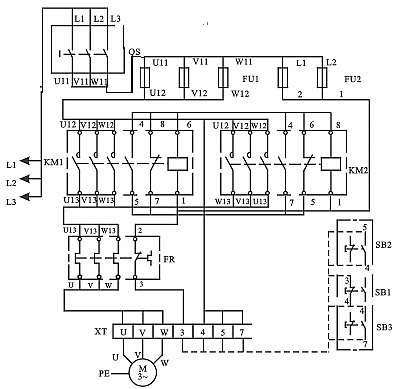

圖
圖
在掛箱上選定QS、FU1、FU2、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。接線按圖(C)所畫的連續線表示的單元接線圖接線,其中動力電路用黑色線,交流控製電路用紅色線,實線表示明配線,虛線表示暗配線(即板後接線),安裝與接線後應符合第二章2-1的要求。
四、檢測與調試:
仔細檢查確認接線無誤後,接通交流電源,按下SB2,電機應正轉(電機右側的軸伸端為順時針轉,若不符合轉向要求,可停機,換接電機定子繞組任意兩個接線即可)。按下SB3,電機仍應正轉。如要電機反轉,應先按SB1,使電機停轉,然後再按SB3,則電機反轉。若不能正常工作,則應分析並排除故障,使線路能正常工作。
