三相異步電動機單向降壓啟動及反接製動控製線路實驗

一、操作所需電器元件明細表見表1 ：                           表1

代號	名   稱	型   號	規     格	數 量	備  注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM1 KM2 KZ	交流接觸器	CJX2-0910	線圈AC380V	3
SB1 SB2	按鈕開關	LAY16	一常開一常閉自動複位	2	SB1用綠色 SB2用紅色
XT	接線端子排		AC660V25A	12位
M	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	1
SR	速度繼電器 （離心開關）	JFZO		1
	可調電阻箱		90Ω/1.3A×4 900Ω/0.41×2	1箱	用90Ω/1.3A3隻

二、電路圖：

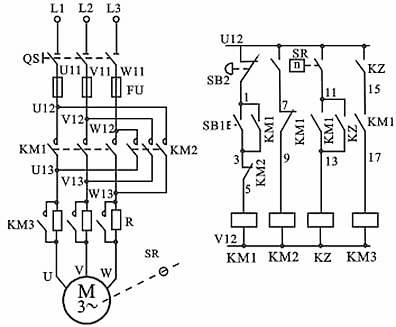

                                                         圖1（a）
圖中KM1為正轉運行接觸器，KM2為反接製動接觸器，用點劃線和電動機M相連的SR，表示速度繼電器SR與M同軸，動作過程分析如下：

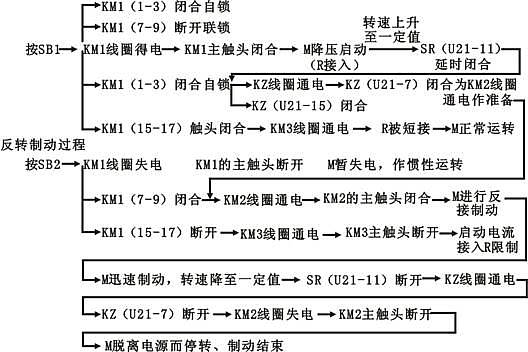

單向降壓起動的動作過程

三、安裝與接線：

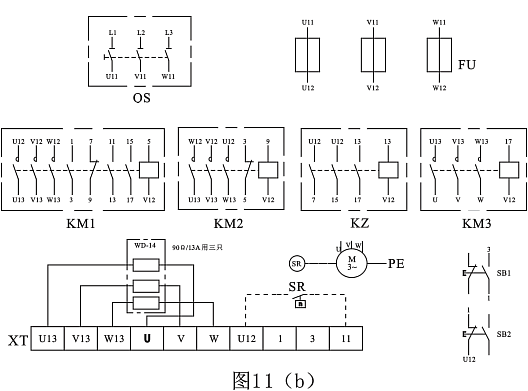

布置與接線可參考圖1（b），操作者應畫出具體接線圖。圖中R用DW-05的3隻90Ω電阻，安裝與接線後應符合第二章2—1的要求。

四、檢測與調試：
經檢查安裝牢固與接線無誤後，操作者可接通交流電源自行操作，若動作過程不符合要求或出現不正常，則應分析並排除故障，使控製線路能正常工作。
