勵磁反接製動的控製電路

勵磁反接製動的控製電路-操作所需電器元件明細表：（見表1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.65~1A	1
KM3~ KM4	交流接觸器	CJX2-0910	線圈AC380V	7	KM4、KM5、KML、KMR、KM1、KM2、KM3
KT1、 KT2	斷電延時時間繼電器	ST3PF	輸入交流380 V	2
	繼電器方座	PF-083A		2
SB1~ SB3	按鈕開關	LAY16	一常開一常閉自動複位	2	SB2、SB3綠SB1紅
KZ	直流接觸器	JZC3-40Z	線圈DC220V	1
XT	接線端子排		AC660V 25A	14位
M	並勵直流電動機		UN220V	1

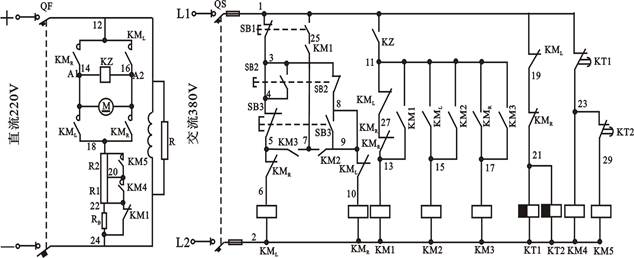

二、勵磁反接製動的控製電路圖：

                                                                                                        圖1
該控製電路的動作原理如下：分別合上直流220V電源及交流380V電源，勵磁繞組獲電開始勵磁。同時時間繼電器KT1和KT2線圈得電吸合，它們的延時閉合的動斷觸頭瞬時斷開，接觸器KM4和KM5線圈處於斷電狀態。時間繼電器KT2的延時時間大於KT1的延時時間，此時電路處於準備工作狀態。按下正向按鈕SB2，接觸器KM_L線圈得電吸合，其主觸頭閉合，直流電動機電樞回路串入電阻R1和R2而減壓起動。它的常閉觸頭（1-19）斷開，時間繼電器KT1和KT2斷電，經過一定時的延時時間後，KT1延時閉合的動斷觸頭先閉合、然後KT2延時閉合的動斷觸頭閉合，接觸器KM4和KM5先後得電吸合，先後切除電阻R1和R2，直流電動機進入正常運行。
由於起動時電動機的反電勢等於零，電壓繼電器KA不會動作，所以接觸器KM1、KM2（或KM3）都不會動作；當電動機建立反電勢後，電壓繼電器KA吸合，其常開觸頭閉合，接觸器KM2得電吸合並自鎖，其常開觸頭（7-9）的閉合為反接製動作好準備。圖中R_B為反接製動電阻，R為電動機停車時勵磁繞組的放電電阻。
若要電動機停轉，可按下停止按鈕SB1，則正向接觸器KM_L線圈斷電釋放。此時，電動機仍作慣性運行，反電勢仍較高，電壓繼電器KA不會釋放，因而KM_L釋放後，KM1線圈得電吸合並自鎖。同時KM1觸頭（25-7）閉合，使接觸器KM_R瞬時得電吸合，電樞通以反向電流，產生製動轉矩。同時接在R_B上的常閉觸頭斷開，將反接電阻R_B的情況下進行反接製動而迅速停轉。待轉速接近於零時，電樞的反電動勢也接近於零，繼電器KA斷電釋放，斷開接觸器KM1的線圈通電回路，使KM1的常閉觸頭又恢複閉合短路R_B，同時，反接製動接觸器KM2反向接觸器KM_R線圈也斷電釋放，準備下次起動。
三、安裝與接線：

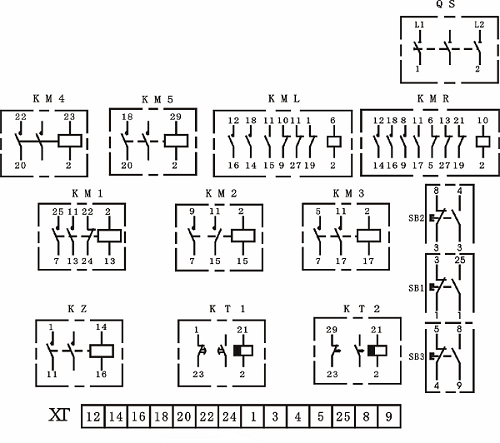

布置與接線參考圖2，圖中KA的線圈為直流220V，操作者參考圖2）應自行畫出實際接線圖。安裝與接線後應符合第二章2－1的要求。

                                                                       圖2
四、檢測與調試：
KT1及KT2的斷電延時調節分別為8秒，15秒。確認接線無誤後，可分別通入DC220及AC380V，分別按按鈕開關SB2、SB3、SB1，控製電路應能正常工作，若工作不正常，則應分析並排除故障。
