三相同步發電機不對稱運行實驗
一、實驗目的:
1、掌握不對稱運行的相序方程式和等值
電路。
2、熟悉負序和零序參數及其測定。
3、熟悉幾種不對稱穩態短路的分析。
二、預習要點:
1、 對稱分量分析方法及使用條件
2、 負序阻抗以及零序阻抗的含義
3、 不對稱穩態短路的分析
三、實驗項目:
1、零序阻抗及負序阻抗的測定
2、單相短路不對稱運行實驗
3、相間短路不對稱運行實驗
四、實驗方法:
1、實驗設備
|
序號 |
型號 |
名稱 |
數量 |
|
1 |
DQ03-1 |
導軌、測速係統及轉速表 |
1 |
|
2 |
DQ14 |
三相同步電機 |
1 |
|
3 |
DQ19 |
校正直流測功機 |
1 |
|
4 |
DQ22 |
直流電壓、毫安、電流表 |
1 |
|
5 |
DQ44 |
數/模交流電流表 |
1 |
|
6 |
DQ45 |
數/模交流電壓表 |
1 |
|
7 |
DQ25 |
智能型功率、功率因數表 |
1 |
|
8 |
DQ29 |
可調電阻器 |
1 |
|
9 |
DQ32 |
旋轉燈、並網開關及勵磁電源 |
1 |
|
10 |
DQ31 |
波形測試及開關板 |
1 |
2、控製屏上的掛件順序
DQ22、DQ29、DQ44、DQ45、DQ32、DQ29、DQ31
3、零序電抗及負序電抗的測定
(1)、零序電抗的測定

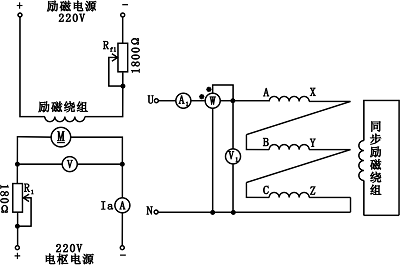

圖1 測定零序電抗接線圖
1)、按照圖1接線,其中電阻R
1選用DQ27上的900Ω並聯900Ω共450Ω,電阻R
f1選用DQ27上的900Ω串聯900Ω共1800Ω阻值。將電阻R
1調至最大位置,電阻R
f1調至最小位置。並將電樞電源輸出電壓調至220V,為啟動電機做好準備。
2)、首先接通校正直流測功機的勵磁電源,然後接通電樞
電源使電機旋轉,減小電阻R
1至最小位置使電動機全壓運轉,然後調節電阻R
f1使機組達到1500r/min。將同步發電機的定子繞組串聯連接,在端點上施加額定頻率的交流電壓,使電流數值(零序電流)等於0.25I
N。將此時所得到的數據記錄於表1中。
表1
|
測量數據 |
U0(V) |
I0(A) |
P0(W) |
|
數值 |
|
|
|
(2)、負序電抗的測定

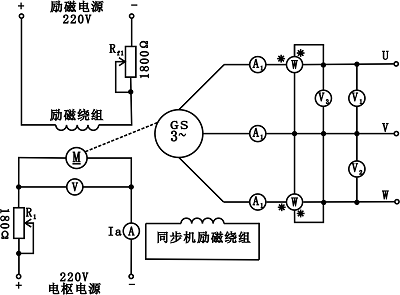

圖2負序電抗測定接線圖
1)、按照圖2接線,其中電阻R
1選用DQ27上900Ω並聯900Ω共450Ω阻值,R
f1選用DQ27上900Ω串聯900Ω共1800Ω阻值。將電阻R
1調至最大位置,電阻R
f1調至最小位置為起動電機做好準備。
2)、按下控製屏上的啟動按鈕,調節控製屏左側調壓器使電壓升高,使電機運轉起來,如果同步電機為正轉則應調換相序使電機運轉方向為反轉,然後先接通校正直流測功機的勵磁電源,再接通電樞電源,使機組符合正轉旋轉方向,減小電阻R
1使校正直流測功機全壓運轉,調節勵磁電阻R
f1使機組轉速達到1500r/min,定子加三相對稱的電壓,使此時的電流等於0.25I
N,將此時的電壓U
-、電流I
-及功率P
-記錄於表2中。
表2
|
測量數據 |
U1(V) |
U2(V) |
U3(V) |
U-(V) |
I1(A) |
I2(A) |
I3(A) |
I-(A) |
P-(W) |
|
數值 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
其中:

4、單相短路不對稱運行實驗

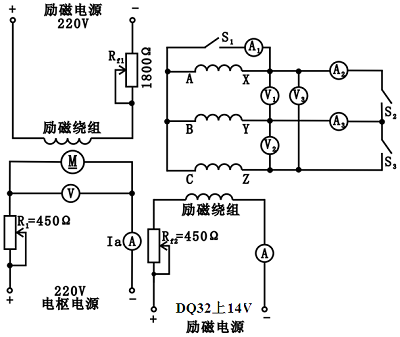

圖3三相同步發電機不對稱運行實驗接線圖
(1)、按照圖3接線,圖中電阻選用DQ27掛件上對應阻值的電阻,開關S
1、S
2、S
3選用掛件DQ31上不同的開關。開關S
1、S
2、S
3均處於關斷狀態。
(2)、按照上述起動方法起動校正直流測功機,並使轉速達到1500r/min。然後調節同步發電機的勵磁電阻R
f2,使同步發電機輸出電壓達到額定值220V。此時三相同步發電機處於空載運行狀態。將U
1、U
2、U
3、I
1、I
2、I
3、I
a、I
f2數值記錄於表3中。
表3
|
運 行 狀 態 |
U1(V) |
U2(V) |
U3(V) |
I1(A) |
I2(A) |
I3(A) |
Ia(A) |
If2(A) |
|
空 載 運 行 |
|
|
|
|
|
|
|
|
|
單相短路運行 |
|
|
|
|
|
|
|
|
|
相間短路運行 |
|
|
|
|
|
|
|
|
|
三相短路運行 |
|
|
|
|
|
|
|
|
(3)、保持同步發電機輸出電壓U=220V,然後將開關S
1閉合、開關S
2、S
3斷開,此時三相同步發電機處於單相短路運行狀態。將所得到的數據記錄於表3中。
(4)、保持同步發電機輸出電壓220V不變,然後將開關S
2閉合、開關S
1、S
3斷開,三相同步發電機處於相間短路運行。將測得的數據記錄於表3中。
(5)、保持同步發電機輸出電壓220V不變,然後將開關S
1斷開、開關S
2、S
3閉合,三相同步發電機處於三相穩態短路運行。將測得的數據記錄於表3中。
五、實驗報告
1、根據實驗數據計算同步電機的零序電抗和負序電抗。

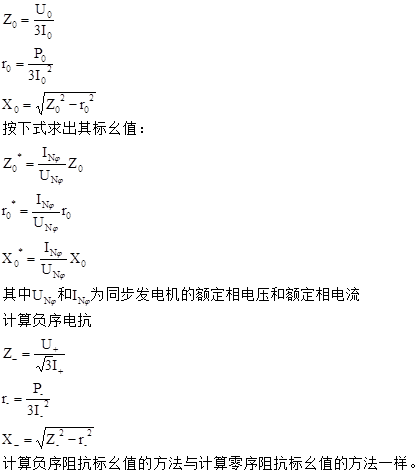

三相同步發電機的零序阻抗由下式求得:

2、當同步發電機的勵磁電流相同時,單相短路穩態電流I
K1、相間短路穩態電流I
K2以及三相穩態短路電流I
K之間的關係近似為

3、分析三相同步發電機不對稱運行時的危害。
