洗衣機的自動控製實驗

洗衣機的自動控製實驗：實驗目的
學會利用PLC控製洗衣機的自動控製。

二、洗衣機的自動控製實驗器材
   1、可編程控製器實驗台                                   1台
   2、PLC-DEMO0010洗衣機自動控製演示版    1塊
   3、PC機（自備）                                           1台
   4、編程電纜                                                   1根
   5、自鎖式連接導線（或扁平線）                   若幹根

三．實驗原理與實驗步驟

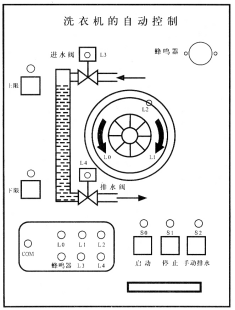

  1.  洗衣機自動控製演示版結構如圖所示。
  2. 本實驗用五個燈來演示係統的工作狀態。其中L3、L4表示電磁閥，L0、
L1、L2表示電機。
  3. 控製要求：
    （1）首先按下啟動鍵，係統開始運行；進水閥L3燈亮，水注入洗衣機。
    （2）按下上限開關，進水閥關閉，L3燈滅。洗衣桶轉動開始洗衣，L0、L1間隔兩秒開始交替閃爍，表示洗衣桶左、右轉動。
    （3）洗衣過程延續8分鍾，時間到了後洗衣桶停止轉動，L0、L1燈滅。排水閥打開，L4燈亮。
    （4）按下下限開關，脫水桶轉動，L2燈亮。
    （5）一分鍾後，脫水結束，脫水桶停止，L2燈滅。並且蜂鳴器報警，一分鍾後停止。係統控製結束。
  4.實驗步驟：
    （1）打開實驗台電源，編程器與PLC連接。
    （2）根據具體情況編製輸入程序，並檢查是否正確。
    （3）按圖接線，且檢查連線是否正確。
    （4）按下啟動按鈕，觀察運行結果。
四.設計程序清單
      I/O地址分配

輸入地址		輸出地址
上限	I0.3	左轉L0	Q0.0
下限	I0.4	右轉L1	Q0.1
啟動	I0.0	脫水桶L2	Q0.2
停止	I0.1	蜂鳴器	Q0.5
手動排水	I0.2	進水閥L3	Q0.3
		排水閥L4	Q0.4
