PLC實訓台-電鍍自控係統實驗

一、實驗目的
學會利用PLC控製電鍍係統。

二、實驗器材

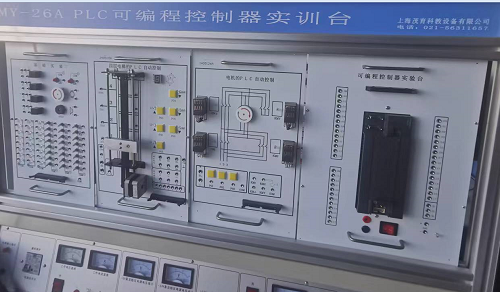

1、可編程控製器實驗台                                             1台
2、PLC-DEMO0016自動送料裝車控製演示板            1塊
3、PC機（自備）                                                      1台
4、編程電纜                                                              1根
5、自鎖式連接導線（或扁平線）                         若幹根
三、實驗原理與實驗步驟：
1、電鍍係統自動演示板結構如圖所示。
2、本實驗有兩個LED指示進退。電鍍係統生產線采用專用行車，行車架上裝有可升降的吊鉤。行車合吊鉤各有一台電動機拖動。行車的進退和吊鉤的升降都有相應地限位開關P01～P06控製。
3、控製要求：
   設計一個電鍍係統控製程序。吊鉤上升，提起工件；壓下上限開關P05時停止；行車前進，至壓下P01時停止，正好在電鍍槽的上方；吊鉤下降至壓下P06時停止，工件侵入電鍍液中，定時8秒；電鍍結束，吊鉤提起工件，至壓下P05時行車後退，至壓下P02時停止，剛好停在回收液槽上方；吊鉤下降，至壓下P06時停止，工件放入回收液槽，定時4秒；吊鉤上升，至壓下P05時行車後退，至壓下P03時停止；吊鉤下降，至壓下P06時停止，工件置於清水槽中，定時2秒；吊鉤上升，至壓下P05時行車後退，至壓下P04時停止；吊鉤下降，至壓下P06時停止。係統回到原位，鍍好的工件被取下來；按下啟動按鈕，開始第二次工作循環；若在工序中發現錯誤，可按下“緊急停止”，工序將停止。
4、實驗步驟：
（1）打開實驗台電源，編程器與PLC連接。
（2）根據具體情況編製輸入程序，並檢查是否正確。
（3）按圖接線，實驗台與PLC=DOME016連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
      I/O地址分配：

	輸入部分（IN）
代號	功能	地址
P00	啟動按鈕	I0.0
P01	傳感器1	I0.1
P02	傳感器2	I0.2
P03	傳感器3	I0.3
P04	傳感器4	I0.4
P05	傳感器5	I0.5
P06	傳感器6	I0.6
P07	緊急停止	I0.7
	輸出部分（OUT）
代號	功能	地址
UP	吊鉤上升控製	Q0.0
DOWN	吊鉤下降控製	Q0.1
RIGHT	行車前進控製	Q0.2
LEFT	行車後退控製	Q0.3
