單相電度表間接安裝電路實驗

一、實驗目的：
1．了解主要電器元件的結構和作用。
2．學會安裝電流互感器和布線接線。
3．學會用萬用表檢查安裝接線的正確與否。
二、原理說明：
電流互感器
若被測電路的電流很大，有時在幾十安以上，就使得儀表的容量太小而不能直接串接在被測電路中去進行測量。為了擴大電流表量程，利用互感器把大電流變為電流表能測量的小電流，實際上就是升壓變壓器，叫做電流互感器。在儀表讀數和實際數值之間，就出現倍數關係，可以按變流比進行換算。
電流互感器二次側標有“K1（S1）”或“＋”的接線柱要與電度表電流線圈的進線柱連接，標有“K2（S2）”或“一”。的接線柱要與電度表的出線柱連接，不可接反，電流互感器的一次側標有“L1（P1）”或“十”的接線柱，應接電源進線，標有“L2（P2）”或“一”的接線柱應接出線。
電流互感器的二次側的“K2（S2）”或“一”接線柱外殼和鐵心都必須可靠的接地。

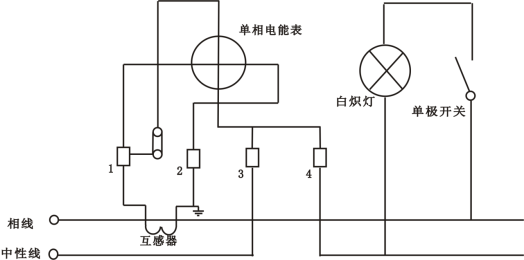

2、實驗原理圖（如圖）

圖7單相電度表間接安裝電路

三、實驗器件

序號	名稱	器件標號	數量	備注
1	220v電源	漏電斷路器、熔斷器	1
2	單相電度表	單相電度表	1
3	牆壁開關	牆壁開關	1
4	白熾燈	白熾燈1	1
5	電流互感器	電流互感器	1
	電線		若幹

四、實驗內容
1、根據原理圖畫出接線圖。
2、根據原理圖和接線圖在實訓櫃內布線接線。
3、用萬用表檢查電路接線正確與否。
4、故障排除。
五、實驗方法
1、熟悉實驗裝置的結構及原理。
2、設計畫出跟原理圖對應得布置圖。
3、找出實驗用的元器件，熟悉其結構和原理。
4、用萬用表檢測其好壞。
5、指導教師講解知識要點和萬用表檢查電路的方法，並操作示範。
6、開始進行接線。
7、用萬用表檢查接線是否正確。
8、申請通電檢驗。
9、分析測試結果。
六、實驗注意事項
1、接線時必須斷開電源。
2、相線必須接進開關。
3、接線要牢固，不露銅，不損傷導線絕緣。
4、使用萬用表要注意檔位和量程的選擇，以免燒壞。
七、思考題
1、什麽叫電流互感器？
2、試述電流互感器的用途？
3、電流互感器的使用要注意哪些事項？
