淺析電力拖動控製裝置
2025-11-27 08:24摘要：隨著社會的發展以及科技的推動，電力拖動控製裝置開始趨向於技能的應用形式。電能在人們的生活中發揮著重要的作用，電器的種類越來越多，現代社會對電力的需求量也越來越大，所以，自動化的電力拖動控製係統，可以更好的滿足人類社會對電力的需求。本文分析了電力拖動控製係統的設計原理及實驗內容，還介紹了電力拖動自動控製係統的安全防護，希望對相關電力人員有所幫助，使相關企業生產可以更加安全、穩定的進行。

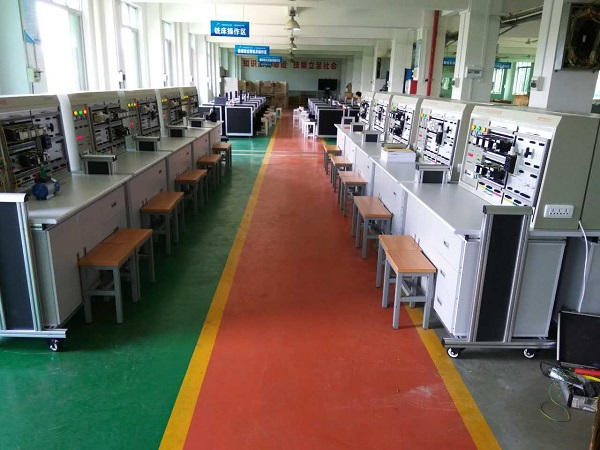

二、電力拖動技能實訓裝置的設計原理及特點：
電力拖動控製係統在工業企業生產中發揮著重要的作用，工作人員在係統運行的過程中，可以更好的掌握電動機的運行狀況，還可以通過信息反饋，了解企業生產運行機製的運轉情況，比較常見的反饋信息是電流信息。電力拖動控製係統中包含著很多的構件，其中電氣設備是生產運行機製中比較重要的係統，其也是企業實現機械自動控製的關鍵因素。在利用計算機設備，可以在係統運行的過程中，可以直觀的從顯示器中，了解設備的運行狀況，通過計算機等設備的信息反饋，可以有效的實現電力拖動的自動化控製。
1、電氣控製線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控製屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件，通過線槽走線，接近工業現場。
三、電力拖動技能實訓裝置實訓項目：
（一）電力拖動部分
1、閘刀開關正轉控製線路
2、接觸器點動正轉控製線路
3、具有自鎖的正轉控製線路
4、具有過找保護的正轉控製線路
5、倒順開關控製正反轉控製線路
6、接觸器聯鎖的正反轉控製線路
7、按鈕聯鎖的正反轉控製線路
8、按鈕接觸器複合聯鎖控製線路
9、自動往返行程控製線路
10、接觸器控製串聯電阻降壓起動線路
11、時間繼電器控製串聯電阻降壓控製線路
12、手動Y/△降壓起動 13、接觸器控製Y/△降壓起動
14、時間繼電器控製Y/△降壓起動
15、QX3-13型Y/△自動起動控製線路
16、半波整流能耗製動控製線路
17、全波整流能耗製動控製線路
18、C620車床電氣控製線路
19、手動降壓起動
20、單相運行反接製動控製線路
21、電動葫蘆電氣控製線路
22、C6163車床電氣控製線路
23、控製電路聯鎖控製線路
24、主電路聯鎖控製線路
四、設計人員還要注意以下幾點內容：
1、觸頭設計;
在選擇電器控製線路時，首先要保證線路中的電器觸頭可以有效的對接在一起。比如，有的線路中，將常閉與常開的電器觸頭連接在一起，這兩種電器處於不同的電源中，很容易因為觸頭的長期接觸而出現短路等問題，而且如果該線路的絕緣防護措施做的不好，則很容易引發線路的安全故障。
2、電器線圈聯接
在設計電器的線圈聯接時，要注意線路中的電器線圈是否聯接正確，如果出現線圈設計失誤問題，一定要及時處理，否則也會影響線路的正常運行。在檢測電器線圈的聯接時，要觀察串聯的線圈是否存在於交流控製線路中，要保證兩個線圈的外加電壓不能超過額定電壓，另外，非並聯的線圈也不能直接聯接。
3、短路保護
短路故障一般是因為電流短路而造成局部電氣設備絕緣體過熱損害，電流過大，容易造成強大的電磁脈衝進而產生電動應力，進而損害電力拖動自動控製係統或各種電器設備。
4、過流保護
如果使用電動機不當，很容易使得電動機超負荷運作，這樣會引起電動機局部過電流，一般的過電流能量是正常啟動電動機電流的數倍，因此容易損害電動機及係統元器件。
5、熱保護
任何元器件在經過長時間工作時都會出現過熱現象，如果電動機繞組或長時間超載運行，那麽勢必會造成自身溫度高於允許值，進而導致電動機出現故障，為避免過熱損害，可以采用多個電動機相替換的方法進行熱保護。
五、結束語：總之，在提高中職學生對教學設備實踐動手能力的實施過程中會遇到很多問題，需要我們廣大教師克服諸多困難和障礙。但作為教育工作者，隻要在課前精心鑽研和組織教學內容，課堂上少講、精講，不斷改進完善我們的教學方式和手段，充分調動學生的積極性，多給學生提供教學設備動手實踐的機會，隻要我們在教學過程中始終把學生對電力拖動實訓技能的掌握放在主體地位，重視學生實踐動手能力的提高，就一定能夠探尋出更好的方法，更好的促進中職生實踐動手能力的提高，為中職生將來的就業和工作打好堅實的基礎。
