機械製圖教學模型的介紹

摘要：機械製圖是機械類專業學生學習的一門必修課，更是一門基礎課，很多學生對這門課的學習感到非常吃力，尤其是隨著課程的進展，圖形的複雜程度升高，出現問題的次數也就隨之增多。因此，我上海茂育科教設備有限公司生產的教學模型，是學生看懂製圖模型圖。培養學生的識圖和繪圖能力，鍛煉學生良好的空間想象能力和思維習慣，為了學習好這門課，除了勤奮、苦練之外還要掌握必要的學習方法。機械製圖教學模型是機械實驗室理想的設備

機械製圖教學模型的介紹：

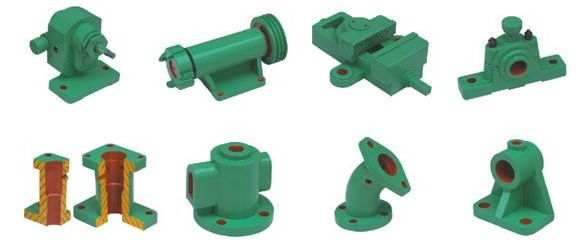

機械製圖教學模型有示教、測繪、實習用，以教材中原件實物圖表做成教學模型，可拆組合（並有裝配組件）、采用硬質塑料，用高級油漆噴塗製作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板製作，可展組合。《機械製圖》(第二版)(夏華生主編)

貨號	圖號	產品名稱	單位	備注
AG01	4-2	中心投影法	隻	有機立教學模型
AG02	4-3	平行投影法(2件)	套
AG03	4-4	多麵正投影	隻	20cm×20cm 透明有機玻璃投影箱活動演示
AG04	4-10	三視圖的形成	隻
AG05	5-2	點的三麵投影	隻
AG06	5-9	一般位置直線的投影	隻
AG07	5-11	用直角三角形法求線段實長與三個投影麵的傾角	隻
AG08	5-14	平行兩線的投影	隻
AG09	5-16	相交兩直線的投影	隻
AG10	5-17	交叉兩直線的投影	隻
AG11	5-35	用輔助線法求直線與磁麵的貫穿點	隻
AG12	5-36	利用投影的積聚性求直線與平麵的貫空點	隻
AG13	5-37	利用投影的積聚性求兩平麵的交線	隻
AG14	5-38	用輔助法求直線與平麵的交線	隻
AG15	5-39	求兩個一般位置平麵的交線	隻
AG16	5-40	求作四棱柱與側垂麵的交線	隻
AG17	5-42	交換發V麵的點的投影變換	隻
AG18	5-43	交換H麵的點的投影變換	隻	透明有機投影箱
AG19	5-44	二次換麵法	隻
AG20	5-44	用換麵法求一般位置線段的實長和傾角	隻
AG21	5-46	一般位置直線變換成投影麵垂直線	隻
AG22	5-47	一般位置平麵形變換成投影麵垂直麵	隻
AG23	6-2	正六棱柱的三視圖	隻	20cm×20cm 透明有機玻璃投影箱活動演示
AG24	6-4	正三棱柱的三視圖教學模型	隻
AG25	6-5	四棱台的三視圖	隻
AG26	6-6	四棱柱穿孔的三視圖教學模型	隻
AG27	6-6	三棱錐切口的三視圖	隻
AG28	6-9	圓柱的三視圖	隻
AG29	6-11	圓柱上的切凹槽的畫法	隻
AG30	6-12	圓錐的三視圖	隻
AG31	6-16	圓球的三視圖	隻
AG32	6-19	半圓球切割凹槽的三視釁	隻	20cm×20cm 透明有機玻璃投影箱活動演示
AG33	6-21	圓環麵上點的投影	隻
AG34	8-3	斜切四棱錐	隻	塑料教學模型
AG35	8-4	斜切圓柱	隻
AG36	8-2	圓錐截交線	隻	有機教學模型
AG37	8-7	圓台開槽	隻
AG38	8-8	球的截交麵	隻
AG39	8-9	頂尖	隻
AG40	9-2	兩圓柱正交	隻
AG41	9-3	兩圓柱偏交	隻
AG42	9-6	圓柱與圓錐正交	隻
AG43	9-7	圓柱與半球相交	隻
AG44	9-8	圓錐台與球相交	隻
AG45	9-9	圓柱與圓錐斜交	套
AG46	9-10	相貫線的特殊情況(3件)	套
AG47	9-11	相貫線的特殊情況(4件)	隻
AG48	10-1	組合體的形體分析(軸承座)	隻
AG49	10-2	表麵不平齊	隻
AG50	10-3	表麵平齊	隻
AG51	10-4	表麵相切	隻
AG52	10-5	圓弧麵相切	隻
AG53	10-6	機座	隻
AG54	10-8	軸承座	隻
AG55	10-16	機座	隻
AG56	10-18	組合體	隻
AG57	10-19	搖臂	隻
AG58	10-21	底架	隻
AG59	10-24	接頭	隻
AG60	11-2	接頭展開	隻
AG61	11-5	斜截麵棱柱管的展開	隻
AG62	11-6	斜口圓管的展開	隻
AG63	11-7	四棱台管的展開	隻
AG64	11-8	正圓錐管的展開	隻
AG65	11-9	斜口圓錐管的展開	隻
AG66	11-10	異徑直角三通管的展開	隻	二號示教板配實物模型
AG68	11-11	1/4圓環麵彎管接頭的表麵展開	隻	二號示教板配實物模型
AG69	11-12	上圓下方變形接頭	隻	有機教學模型
AG70	11-13	正螺旋麵	隻
AG71	12-2	局部視圖	隻
AG72	12-3	支架	個	塑料教學模型
AG73	12-6	旋轉視圖	個
AG74	12-7	機件全剖	個
AG75	12-10	30°或60°剖麵線	個
AG76	12-13	旋轉剖	個
AG77	12-14	旋轉剖示一	個
AG78	12-15	旋轉剖示二	個
AG79	12-16	階梯剖	個
AG80	12-18	複合劑	個	塑料立模教學模型
AG81	12-19	複合劑	個
AG82	12-20	斜剖	個
AG83	12-21	半剖	個
AG84	12-23	局部剖	個
AG85	12-26	局部剖視示例三	個
AG86	12-27	剖視圖中再作一次局部剖	個
AG87	12-34	肋板剖切	個
AG88	12-35	輪幅剖切	個
AG89	12-36	十字筋剖切	個
AG90	12-37	均布孔和肋(二件)	套
AG91	12-43	滾花零件	隻
AG92	12-51	四通管	隻
AG93	12-53	支架	隻
AG94	12-55	箱體	隻
AG95	13-4	尾架體	台
AG96	13-85	汽車變速箱蓋	隻
AG97	15-1	壓力表開關	台
AG98	15-2	行程氣閥	台	全透明有機立模教學模型
AG99	15-3	減速器(1:1)	台
AG100	15-10	三星輪係	台
AG101	15-25	潤滑油泵	台
AG102	15-26	分配閥	台
