電工實訓項目報告

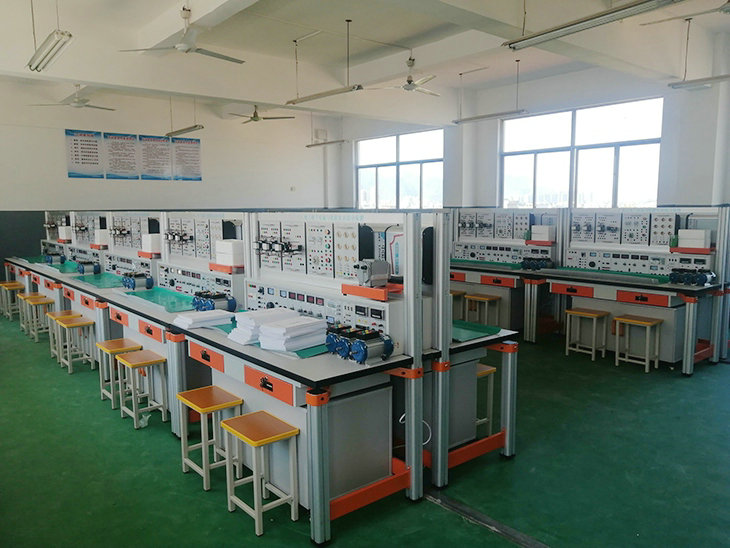

2025-11-26 09:21電工實訓背景：電工實訓是職業教育中的重要的實踐教學環節。它對我們掌握電工基本的理論知識，運用基本知識，訓練電工基本技能，增強實踐能力，達到職業教育培養目標的要求有著十分重要的意義和作用。它是我們從學校走向社會工作崗位的一個紐帶和橋梁，是我們由學生角色向工人角色轉換的訓練和檢驗。在將來的就業中，動手能力，實踐經驗等等都是很重要的。
二、電工實訓內容：
1 接線（啟動/停止、正反轉、星三角降壓啟動）；
2 故障排除；
3 測絕緣電阻；
4 直流電動機的安裝、接線和調試；
5 用單/雙臂電橋測量導線的電阻；
6 檢修低壓電纜終端等。
三、電工實訓目的：
1、掌握導線連接方法和常用電工工具的使用方法；
2、掌握星三角降壓啟動的工作原理及連接方法；
3、掌握從電路圖入手分析排除電路故障；
4、掌握兆歐表的使用方法和注意事項
5、掌握直流電動機的接線和調試
6、掌握交流電動機的原理和安裝
7、掌握單/雙臂電橋測量導線電阻的方法
8、掌握檢修低壓電纜終端的方法
四、電工實訓成果：
項目一 交流異步電動機Y—△降壓啟動控製線路
1、實訓目的
掌握星三角降壓啟動的工作原理及連接方法
2、實訓器材
低壓熔斷器 1個
交流接觸器 3個
熱繼電器 1個
時間繼電器 1個
按鈕開關 3個
導線 若幹
電工工具 1套
三項鼠籠式異步電動機 1台
3、實訓原理
合上QS後，按下SB1時，接觸器KM、KMy和時間繼電器KT吸合，KM主觸頭閉合、KMy主觸頭閉合，電動機Y啟動。同時，KM的常開輔助觸頭閉合自鎖，KMy常
閉輔助觸頭斷開起聯鎖作用，以免KM
△吸合造成相間短路。幾秒鍾後，時間
繼電器延時時間到，其常閉觸頭KT延時
斷開，接觸器KMy釋放，電動機從Y形
連接解除，KMy常閉輔助觸頭恢複閉合，
KT延時常開也延時閉合，使接觸器KM
△通電閉合，KM△主觸頭閉合使電動機
以△形連接在全壓下運行，同時KM△常開輔助觸頭閉合自鎖。KM△的常開輔助觸頭斷開起連鎖作用，以免KMy吸合造成相間短路。時間繼電器KT也同時釋放，Y—△降壓啟動過程結束。
4、實訓步驟
a、先斷開總電源，然後按照電路圖進行接線 。
b、接線完畢，仔細檢查線路，確認接線無誤後，接通交流電源。
c、合上開關 QS，此時電機不轉，按下按鈕SB1，電機即可起動。
5、注意事項
a、接線前（包括改接線路後）都必須斷開電源，嚴格遵守“先斷電，後拆線”的原則。
b、電機在運轉時，電壓和轉速都很高，切勿觸碰導電和轉動部分，以免發生人身和設備事故。
c、接好線路後必須經過指導老師檢查，方可通電。
d、調整時間繼電器的整定時間，觀察接觸器 KM。
e、注意安全。
項目二 直流雙臂電橋的使用
1、實訓目的
學會雙臂電橋的使用
2、實訓器材
直流雙臂電橋 1台
萬用表 1台
電阻 若幹
3、實訓步驟
a、它是用來精密測量小電阻（1Ω以下）的比較儀器
b、使用前先把檢流計鎖扣或者短路開關打開，調解調零器使指針置於零位。
c、先用萬用表對被測電阻進行初步測量Rx。
d、被測電阻Rx的電流端應與電橋的電流端C1、C2相連接；Rx的電位端應與電橋的電位端P1、P2端相連接。接線原則是電流端在電位端的外側。
e、外接電源端鈕
f、測量時，先接通電源按鈕，在接通檢流計按鈕；測量完畢後，先鬆開檢流計按鈕，再鬆開電源按鈕。以防因自感電動勢而損壞檢流計。
g、Rx=比率臂數值*比較臂數值
h、測量完畢，應將檢流計的鎖扣鎖住。
4、注意事項
因雙臂電橋工作電流大，故測量要迅速
連接導線應短而粗，接線要正確注意安全
項目三 直流電動機的接線和調試
1、實訓目的
掌握直流他勵電動機的接線方法
掌握直流電動機電刷中性位置的判斷方法
2、實訓器材
直流他勵電動機 1台
直流穩壓電源 1台
萬用表 1台
兆歐表 1台
工具 1套
導線 若幹
轉速測量儀 1個
直流電源（220V）
3、實訓步驟
（1）、理相用萬用表的歐姆檔（R*1、R*10檔）去測量電機的出線端，則： 他勵繞組——阻值最大
電樞+換向繞組——阻值很小，且轉動轉子時阻值變化 補償繞組——阻值很小，且轉動轉子時阻值不變化
（2）、測絕緣
用兆歐表分別測（3+3）次，若的讀數大於5兆歐則證明絕緣良好。
（3）、找中性位置
感應法找中性位置
a、原理：它是基於電刷在中性位置時，在主磁極繞組和靜止的電樞繞組之間的感應電動勢為零，即電樞對主磁極場完全平衡
b、方法：當電樞靜止時，將萬用表的毫安
檔接到電樞繞組兩端。勵磁繞組通過開關K接到3—5伏左右的直流電源上。當開關打開或閉合瞬間，萬用表的指針會左右搖擺，這時將電刷架順著電動機轉向或逆著轉向慢慢移動，重新測量，直到萬用表指針幾乎不動，這時電刷的位置既是中性位置。 c、如圖所示
（4）、接線
a、勵磁繞組接勵磁輸出，電樞+換向與補償繞
組串聯接到直流輸出
b、接線原理圖如圖所示
（5）、測轉速：用轉速測量儀測轉速
4、注意事項
a、勵磁繞組和電樞繞組應同時接通直流電源
b、直流輸出電壓應從小到大調解（0—180V）
c、注意安全
五、電工實訓心得：
通過本次電工實訓使學生對電氣元件及電工技術有一定的感性和理性認識，同時，通過實訓獲得了實際生產知識和安裝技能，掌握繼電器控製線路及其元件的工作原理，電工技術知識及掌握電子線路的基本原理、基本方法。掌握通過電路圖安裝與調試技術。通過具體的電路圖，初步掌握簡單電路元件裝配及對故障的診斷和排除。
