電路圖

                                                  圖2（a）
當合上電源開關QS時，電動機是不會起動運轉的，因為這時接觸器KM的線圈未通電，它的主觸頭處在斷開狀態，電動機Ｍ的定子繞組上沒有電壓。若要使電動機Ｍ轉動，隻要按下按鈕SB，使線圈ＫＭ通電，主電路中的主觸頭KM閉合，電動機Ｍ即可起動。但當鬆開按鈕SB時，線圈ＫＭ即失電，而使主觸頭分開，切斷電動機M的電源，電動機即停轉．這種隻有當按下按鈕電動機才會運轉，鬆開按鈕即停轉的線路，稱為點動控製線路。這種線路常用作快速移動或調整機床。
三、安裝與接線：

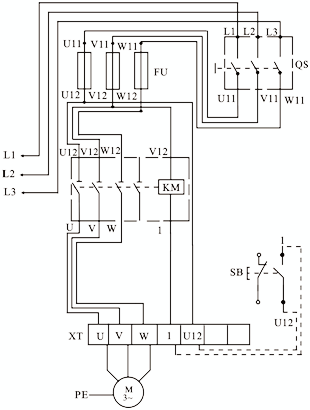

接線圖如圖2（b）

                               圖2（b）
四、檢測與調試：
檢查接線無誤後，接通交流電源，“合”開關QS，此時電機不轉，按下按鈕SB，電機即可起動，鬆開按鈕電機即停轉。若電機不能點動控製或熔絲熔斷等故障，則應“分”斷電源，分析排除故障後使之正常工作。

友情提示：
1、為加強實驗室安全管理，保障師生的人身安全，防患於未然。
2、新進入實驗室工作的人員必須參加實驗室安全與環保知識的培訓，考核合格後方可進實驗室。嚴禁在實驗室進行與實驗室工作無關的任何活動。
3、做實驗時嚴格遵守實驗室各項規章製度和儀器設備使用操作規程，根據實驗內容，做好個人安全防護。
4、實驗結束後，最後離開實驗室的人員必須關好門窗，關閉水源、電源。
5、如各采購單位要了解MY-202C電力拖動實訓裝置的使用說明書，請致電：021-56311657 ,我們將由專業技術人員為您溝通！
