由於由齒輪傳動部件-減速器構成的傳動係統是機械設計的主要內容，因此對減速器傳動係統（包括聯軸節）的動態了解將使學生對減速器的設計有更加深刻的認識，以提高學生的綜合設計能力，同時為了煆練學生的動手能力，我們設計讓學生自己裝配實驗台。
一、實驗台結構及性能：

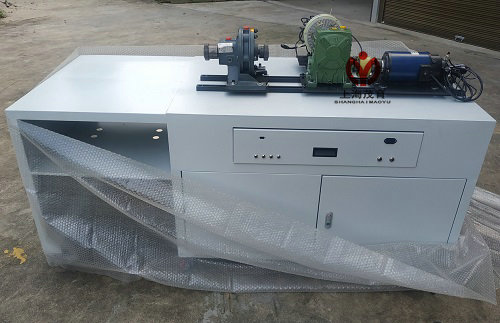

一）實驗台采用一體式結構，台架采用2mm和1.5mm冷軋板折彎焊接成形，表麵噴塑處理，實驗台左邊為實訓安裝調試區塊、右邊為電腦桌及測試操作區塊。左下中部左邊設置有一個抽屜、可放置隨機工具和資料等，左下中部右邊設置有一個下拉式操作台、操作台上布置有10寸液晶顯示器：可顯示電機功率、圓柱齒輪減速器傳動比、蝸輪蝸杆減速器傳動比、擺線針輪減速器傳動比、稱重傳感器量程、光柵角位移量程、磁粉製動器量程，適時顯示實測數據和變化曲線，右部為電腦桌、電腦和實驗台測控係統采用串口通訊、配套測試係統可通過PLC或計算機控製或手動操作實時顯示各檢測參數及齒輪傳動的適時變化曲線，數據可保存、打印及遠程傳輸。
二）機械部分：
1、該實驗台采用台式結構負載采用磁粉製動方式，實驗齒輪有單級斜齒圓柱齒輪：m=3，i=5.6、蝸輪蝸杆(單頭、雙頭）：m=2，i=30 、擺線針輪：m=3，i=10
2、檢測齒輪可更換裝配。
3、減速器頂部有透明視窗，以觀察齒輪齧合情況，並可更換不同潤滑油。
三）檢測部分：
1、配數據檢測係統，其大屏幕顯示麵板可可顯示電機功率、圓柱齒輪減速器傳動比、蝸輪蝸杆減速器傳動比、擺線針輪減速器傳動比、稱重傳感器量程、光柵角位移量程、磁粉製動器量程，適時顯示實測數據和變化曲線 。
2、實驗台共配有四個傳感器：2個測力傳感器（10kg、20kg），2個光柵角位移傳感器。
3、數據通過A\D板輸入計算機處理，數據檢測係統與計算機采用串口通訊方式。
二、實驗目的：
1、觀察不同減速器在不同介質狀態下的傳動情況。
2、測試在不同情況下（不同潤滑介質、不同傳動組合）的傳動係統效率。
三、主要技術參數：
1、驅動電機功率：600W
2、調速範圍：0-1500rpm。
3、外型尺寸：1400×800×800mm
4、實驗台重量：220kg
5、負載安裝中心高：h =105mm
6、CZ2.5磁粉製動器最大扭矩：25N.m
7、輸入轉臂長：120mm(離電機轉軸中心)
8、輸出轉臂長：200mm(離磁粉製動器轉軸中心)
9、測力傳感器輸入端：10kg
10、測力傳感器輸入端：20kg
11、光柵角位移傳感器：1000/柵。
