輪係創新綜合實驗台,輪係創新綜合實驗裝置,輪係創新綜合實驗設備
2025-11-16 10:48
該實驗台的功能主要是為學生提供定軸輪係，周轉輪係，平麵輪係，空間輪係手動拚裝的實訓平台，讓學生按傳動比要求設計並拚裝輪係。同時實驗台在主要構件上設計了安裝傳感器的位置，並配備了檢測係統和數據處理軟件，學生可通過運動參數變化曲線，了解不同複雜輪係的運動規律和運動學特性。

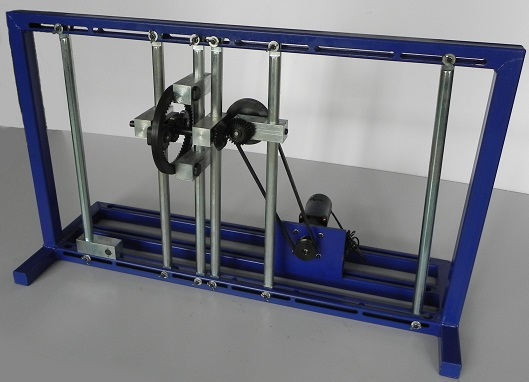

二、實驗台結構：
該實驗台安裝平台主要由直流電機、傳動部分（帶傳動、鏈傳動）、定軸輪係搭接元件、周轉輪係搭接元件、活動支座和走條、安裝平台組成。
三、主要技術參數：
1、供電電源：220V/50HZ；
2、直流電機：功率：245W；
3、電機轉速可調：0—200r/min；
4、角位移傳感器（2個）：脈衝數500柵/轉；
5‘外型尺寸：1200×650×900mm。
四、性能特點
1．活動支座和走條可任意調節，搭接靈活機動，可拚裝由定軸輪係、周轉輪係、複合輪係、平麵輪係、空間輪係，典型拚裝方案多達17種以上。
2．定軸輪係、周轉輪係的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神。
3． 所有齒輪采用活動支座和活動走條安裝，調節方便快捷，因此，搭接速度快。
４、檢測係統集數據采集與電機調節控製於一體。檢測係統采用先進的AVR係列單片機係統，以串口通訊，測試數據精度高、速度快、穩定。
5、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
五、17種典型拚裝方案
1蝸輪蝸杆(上置)-齒輪
2定軸輪係
3錐齒輪
4平麵齒輪
5齒輪－蝸輪蝸杆（下置）
6齒輪－行星輪係
7直齒輪-錐齒輪
8錐齒輪-直齒輪-蝸輪蝸杆
9差動輪係
10直齒輪-斜齒輪
11帶（鏈）-平麵齒輪
12帶（鏈）-齒輪－蝸輪蝸杆
13帶（鏈）-齒輪－行星輪係
14帶（鏈）-直齒輪-錐齒輪
15帶（鏈）-錐齒輪-直齒輪-蝸輪蝸杆
16帶（鏈）-直齒輪-斜齒輪
17帶（鏈）-錐齒輪
