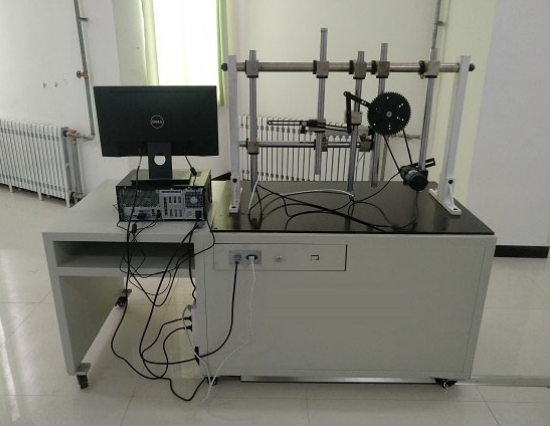

三維機構創新綜合實驗裝置,三維機構創新實驗台,三維機構實訓台
2025-11-24 08:49
一、實驗內容：
1、機械原理課程設計；
2、空間、平麵機構組合創新實驗；
3、機構組成原理拚裝實驗；
4、組合機構的運動分析實驗；
5、鉸鏈四杆機構的基本形式和特性實驗；
6、鉸鏈四杆機構的演化實驗；
7、實踐性教學環節中傳動係統方案的拚裝實驗；
8、機構運動的參數測定實驗；
9、黑箱實驗
二、功能及特點：
1、多學科融合、一機多用：本實驗台提供了多種平麵及空間機構的組合，具有良好的硬件和軟件的支持，可以作為一個機電綜合實驗台讓學生對多2、學科的融合有一個更直觀的認識。
3、實驗方案齊全：實驗台由三維機架、多向滑塊、電機、低副杆組、高副杆組、齒輪、凸輪、棘輪、槽輪、蝸輪蝸杆、萬向聯軸節、鏈傳動、帶傳動組成，可拚裝包括平麵及空間機構在內的多達 40 種以上的組合實驗方案。
4、現場實驗與虛擬實驗相結合：虛擬平台提供了15種運動方案，可完全實現虛擬裝配和模擬真實運動，結合虛擬方案可進行現場裝配和創新方案設計。
5、性能穩定：實驗台采用高端的單片機測試係統，結合精密的光柵角位移傳感器，以串口通訊實時采集原動件、中間機構和執行構件的位移、速度、加速度，測量精確、穩定。
6、係列化、通用化、模塊化：零件采用係列化、通用化方法設計，裝配簡易，部件模塊化設計，可以按照實際需要增加或減少模塊。
三、主要技術參數：
每套實驗台配有1台機架，1套零件；一套軟件；
驅動直流減速電機N=70W，220v,輸出轉速n=0～80 r/min,1台/套；
光柵角位移傳感器輸出電壓/脈衝數 5V/1000P 1個/套；5V/360P 1個/套；
零件及工具陳列櫃：不同種類和規格的零件、工具分區擺放，易於取用，1個/套；
外型尺寸：1200×600×800mm；
重量：150kg；
建議實驗台使用人數：2-4人/組。
 多種機構組合裝配 |
 四杆機構裝配 |
 槽輪機構裝配 |
 萬向節凸輪齒條機構裝配 |
 多種複雜空間機構裝配組合 |
 牛頭刨床機構裝配 |
