拖拉機手動變速箱實訓台,拖拉機手動變速箱實訓裝置
2025-12-01 09:21

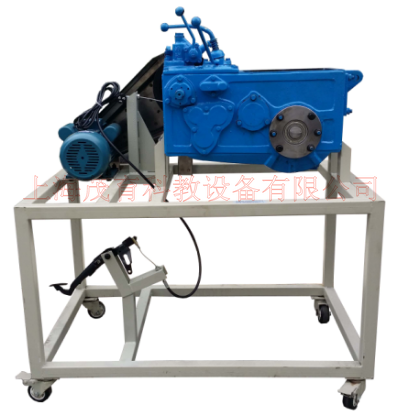

1.采用翻新 250 拖拉機手動變速器與離合器進行剖麵處理，各部件齊全，剖麵位置合理，可全麵展示內部結構和部件的運動情況，適合於 拖拉機手動變速器原理和機械機構的教學。
2.對變速器各機械剖麵采用不同顏色的油漆進行噴塗。
3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
4.實訓台驅動部分加裝安全防護罩。
5.移動台架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理。移動台架底部帶有自鎖腳輪，可移動式，方便教學。
二、技術規格
外形尺寸：1400×600×800mm(長×寬×高)
動力電源：單相
單相減速電動機：
電 壓：AC 220V
功 率：250KW
轉 速：15轉/分
工作溫度：-40℃～+50℃
顏色：白
鋼管：40*40*3mm
移動腳輪：100*50mm
三、基本配置(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 手動變速器總成 |
附件齊全 解剖處理 |
套 | 1 |
| 2 | 變速器檔位總成 | 套 | 1 | |
| 3 | 單相減速電動機 | 功率250W，轉速15轉/分 | 套 | 1 |
| 4 | 驅動機構(帶安全防護罩) | 套 | 1 | |
| 5 | 漏電保護開關 | DZ47LE-32 | 套 | 1 |
| 6 | 移動台架(帶自鎖腳輪裝置) | 1400×600×470mm(長×寬×高) | 個 | 1 |
| 7 | 離合器裝置 | 套 | 1 |
