拖拉機柴油機燃料係統實訓台,拖拉機柴油機燃料係統實訓設備,拖拉
2025-10-15 11:06

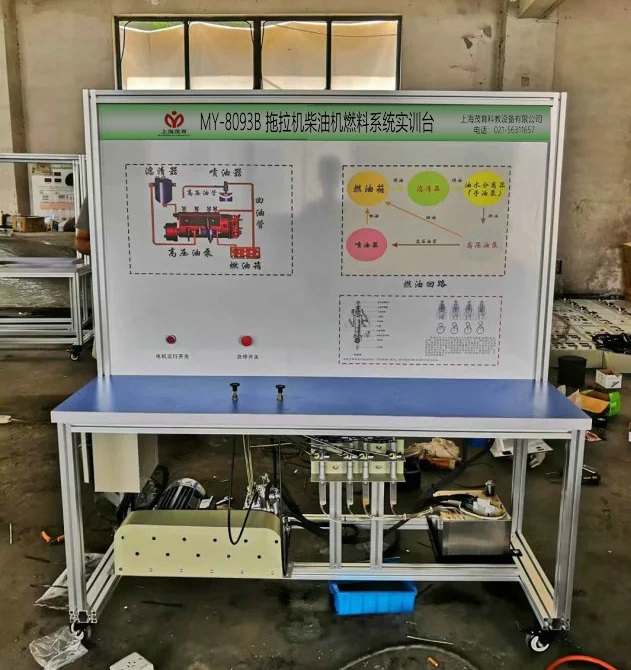

采用翻新拖拉機495柴油發動機燃油噴射係統實物製作，充分展示拖拉機柴油發動機燃油噴射係統的組成結構和工作過程。
適用於學校對柴油發動機燃油噴射係統理論和維修實訓的教學需要。
二、技術規格：
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：100*60mm
三、功能特點：
1、真實可運行的柴油發動機燃油噴射係統，充分展示柴油發動機燃油噴射係統的組成結構和工作過程。電機轉動高壓泵，可演示燃油噴射工作。
2、麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析柴油發動機燃油噴射係統的工作原理。
3、麵板上安裝有檢測端子，可直接在麵板上檢測柴油發動機燃油噴射係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、檢測儀器等。
5、工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
