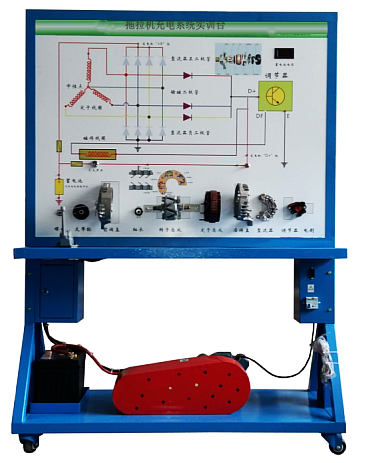

該設備采用 750P拖拉機 充電係統實物為基礎，充分展示充電係統的組成結構和工作過程。
適用於學校對充電係統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的充電係統，充分展示充電係統的組成結構。
2.打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電係統的工作過程。通過麵板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3.示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電係統的工作原理。
4.示教板麵板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車充電係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
三、技術規格
1.外形尺寸（約）：1240×600×1700mm(長×寬×高)
2.動力電源：三相四線(或三相五線)380V±10% 50Hz
3.工作電壓：直流12V
4.工作溫度：-40℃～+50℃
5.三相異步電動機
1)電 壓：AC 220V/380V
2)功 率：2.2KW
3)轉 速：1420r/min
6.顏色：7032
7.鋼管：40*40*3mm
8.機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9.移動腳輪：100*60mm
四、基本配置
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖（麵板：1200*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 發電機總成 | 全新 | 台 | 1 |
| 4 | 發電機總成分解部件 | 套 | 1 | |
| 5 | 充電指示燈 | 個 | 1 | |
| 6 | 三相異步電動機 | YT 100L1-4 | 台 | 1 |
| 7 | 保險絲盒 | 個 | 1 | |
| 8 | 電壓表 | 0～30V | 個 | 1 |
| 9 | 電流表 | 0～±100A | 個 | 1 |
| 10 | 蓄電池 | 12V 45Ah | 台 | 1 |
| 11 | 電源總開關 | 50A | 個 | 1 |
| 12 | 移動台架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 台 | 1 |
| 13 | 故障模擬與排除裝置 | 套 | 1 |
