拖拉機發動機潤滑係統示教板,拖拉機發動機潤滑係統實訓裝置
2025-12-04 10:42

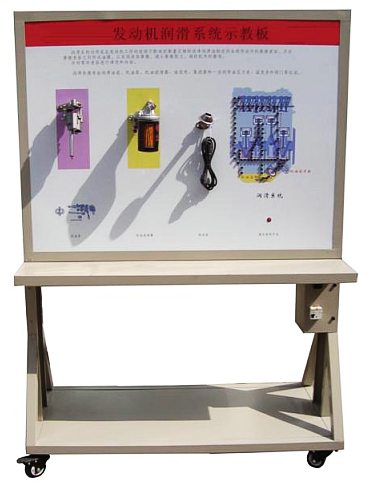

該設備采用 750P拖拉機 發動機潤滑係統進行解剖處理，全麵展示發動機潤滑係統的內外結構(各部件齊全，剖麵位置合理)。並輔以彩色發動機潤滑係統結構原理圖，可有效增強教學效果。
適用於中高等職業學校和培訓機構對發動機潤滑係統的結構，工作原理等動態教學演示需求。
二、功能特點
1.對潤滑係統進行解剖處理，各剖麵噴塗不同顏色，全麵展示發動機潤滑係統的內外結構。
2.麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機潤滑係統結構原理圖和實物，認識和分析發動機潤滑係統的工作原理。
3.麵板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示潤滑油在發動機油路中的流向。
4.麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
5.采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、基本配置(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 |
裝有各種檢測端子以及彩色結構原理圖 （麵板：1200*900*4mm) |
套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 |
發動機潤滑係統 (機油泵，機油濾清器，冷卻器） |
台 | 1 | |
| 4 | LED燈動態潤滑演示係統 | 套 | 1 | |
| 5 | 移動台架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 台 | 1 |
