液壓吊車控製教學實驗裝置,液壓吊車控製教學實驗設備,液壓吊車
2025-12-05 10:40
1、 實驗台外形尺寸：1500×700×1800mm(長×寬×高)
2、 演示台外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz (市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V 永磁調速電機,調速範圍： 0-1500轉/分
6、安全限速範圍：1-1500轉/分 液壓泵工作時離液壓台1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。
二、實驗目的:
1) 了解吊車的基本結構
2) 了解吊車的傳動係統
3) 學習吊車的液壓係統
4) 學習吊車的手動控製原理
5) 學習吊車的自動控製原理
三、裝置特點:

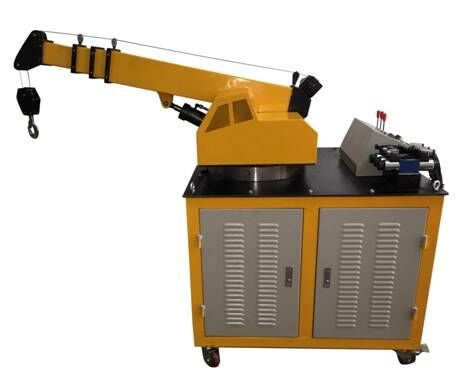

1)設計的液壓吊車控製教學實驗台是將汽車起重機的結構原理能夠搬到課堂上學習的一種現代化教學產品，吊車機身采用進口透明有機玻璃製作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2)櫃體采用1MM厚的SPCC冷紮板製作，堅固美觀，表麵采用中溫磷化防鏽漆，靜電噴塗。
3)櫃體裝有四個萬向輪，方便設備的搬運與拆卸.
4）控製方式：（1）繼電器控製，（2）PLC控製使用三菱FX1S－20MR。
