純電動動力傳遞智能教學交互實訓係統及配套積木原理實訓台,純電
2025-10-20 10:05

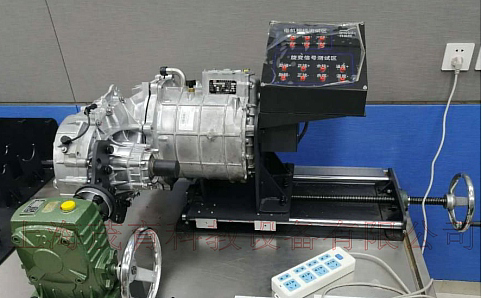

采用比亞迪e6動力傳遞智能教學交互實訓係統基於比亞迪e6實車動力總成和原理基礎積木擺放台構建而成，包括驅動電機、變速箱、P檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴塗油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。
適用於中高職院校、技工院校、新能源培訓機構對於比亞迪e6汽車動力總成的教學培訓。
二、功能特點：
1.學習了解比亞迪e6動力總成的結構及工作原理。
2.實訓台可模擬比亞迪e6永磁同步電機加速，減速，製動，倒車等工況，觀察對應工況下電機的工作狀態。
3.直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。
4.直接觀察P檔電機結構原理、工作過程。
5.在麵板上可模擬測量永磁同步電機工作輸出的三相正弦波形，可模擬測量旋變傳感器信號。
6.麵板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。
7.學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。
8.可以參照原廠維修手冊或電路圖對動力總成進行電路分析。
三、工藝特點：
1.實訓台麵板采用的4mm厚高級鋁塑板，表麵經特殊工藝噴塗底漆處理，麵板打印出彩色電路圖，表麵噴塗光油，學員可以直觀對照電路圖和實物，認識和分析動力總成係統的工作原理。
2.配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。
3.動力總成固定支撐台采用國標鋁型材平鋪而成，兩端配有保護端蓋。
4.冷卻液循環水道用綠色底漆噴塗，直觀觀察冷卻液流動路徑。
5.帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。
四、配套原理積木學習係統：
1.車速傳感器教學實訓板
2.水溫傳感器教學實訓板
3.電機旋變傳感器教學實訓板
4.透明永磁同步小電機模型教學實訓板
5.實訓板工藝
麵板采用4mm鋁塑板，表麵噴塑亞光灰，經過高溫烘烤，表麵UV平板噴繪彩色電路原理圖、元件符號圖、端子圖等，本體采用鋁合金電鍍金色提手，本體采用5mm鋁板合成，方便實用。
6.實訓板技術指標
外形：480mm*350mm*120mm (長×寬×高)
輸入電源：220V交流電壓；
工作電壓：12V直流電壓；5V直流電壓；
工作溫度：-50℃～50℃；
7.結構組成
各類型傳感器與帶檢測端子的原理麵板、配套的實驗連接線、使用說明書與實驗指導書、手提型實驗本體等。
