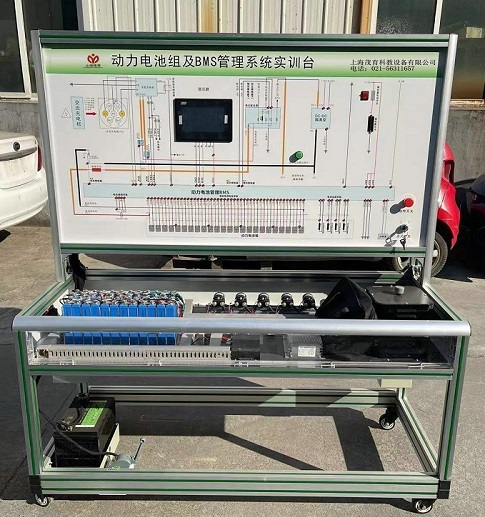

動力電池及管理係統智能實訓平台,動力電池及管理係統智能實訓台
2025-12-10 10:01
選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理係統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控製關係、安裝位置和運行參數，以及高壓係統安全注意事項，並培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用於了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控製、均（jun1）衡等功能，並通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。
二、功能特點
1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控製關係。
2.各主要部件安裝在實訓台上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓係統零部件拆裝要點和安全保護。
3.BMS電池管理係統帶被動均衡功能，帶開關控製保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控製車載充電機工作，估算SOC(荷電狀態)等。
3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
3.3具有SOC估算功能。
3.4具有充放電控製功能。
3.5具有被動均衡管理功能。
3.6係統開關無源機械觸點。
4.動力電池包顯示器（7寸觸摸屏）安裝在麵板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控製邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。
5.實訓台配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
6.實訓台配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個係統電源。
7.動力電池包輸出線路另配機械斷開式緊急開關，適用於緊急情況下很輕鬆斷開主電源回路。
8.UV平板噴繪彩色麵板完整顯示動力電池包，充電，放電工作原理圖，並安裝用檢測端子，可實時檢測各種狀態下參數變化。
9.實訓台由移動實訓台(帶原理麵板)組成，實訓台水平放置，安裝主要零部件；實訓台底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
10.配備故障設置和考核係統，故障點不少於15個。
11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
12.配備線性放電負載係統，可以讀取放電過程各項參數。
13.配備CAN診斷係統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。
14.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸（mm）：1500×700×1700mm（長*寬*高）
2.輸入電源： AC220V±10% 50Hz
3.工作電源： DC12V
4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH，24串）
5.工作溫度：-20°～60°
6.BMS鋰電管理一體機：帶CAN通訊
7.動力電池包顯示屏：7寸觸摸屏
8.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
四、實訓實驗項目
1.新能源動力電池包（BMS）控製原理認知。
2.新能源動力電池包（BMS）主要零部件功能認知。
3.新能源動力電池包（BMS）各種狀態下邏輯控製關係，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4.BMS如何采集動力電池組壓差，並控製充電和放電過程實訓實驗。
5.BMS如何采集動力電池組溫差，並控製充電和放電過程實訓實驗。
6.新能源高壓係統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7.新能源動力電池包（BMS）故障分析與診斷。
8.新能源動力電池包（BMS）拆裝與維護實訓。
9.新能源動力電池（BMS）管理係統CAN總線測試與控製實訓。
五、基本配置
磷酸鐵鋰動力電池包與鐵製電池箱（單體電池3.2V 20AH，24串）、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（72V-12V30A）、輔助蓄電池（12V45AH）、放電控製繼電器與放電負載電阻、預充電阻器、可移動實訓台(1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm)、故障模擬與排除裝置、設備操作說明書。
