本裝置是針對機電一體化教學的要求而研製的，裝置集PLC、伺服電機、吸盤、三維位置控製技術於一體的教學實訓係統。通過傳感器信號采集，PLC編程，對伺服電機、電磁閥進行較複雜的開關量控製、位置控製、時序邏輯控製，實現對機械手行程範圍內任一位置物體的抓取、移動、存放功能。可培養學生的複雜動作編程能力。本裝置也適用於機械製造及自動化、自動化、電手自動化、電手工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
本裝置采用型材桌及伸縮式抽屜結構，全開放式布局且具有設故排故單元，可充分鍛煉學生係統接線、機械調試安裝、軟件編程、獨立構建控製係統、反饋整定、故障檢測及檢修的能力。
二、設備特點

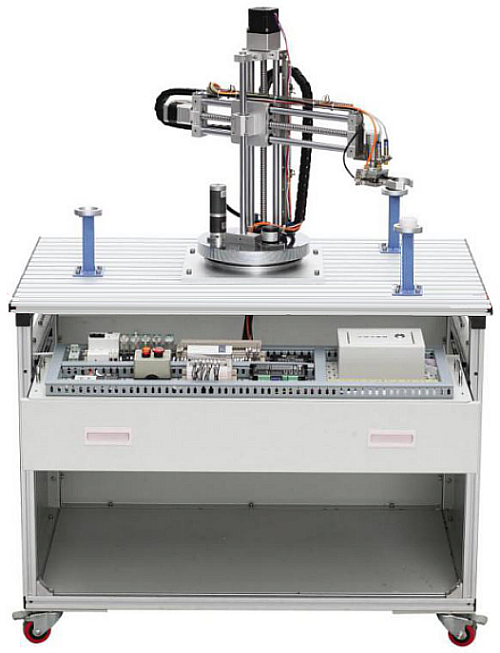

機械手實訓裝置由實訓桌（型材結構）、旋轉底座、三維(X、Y、Z)運動機械及電手控製等六部分組成。三維運動機械部分采用滾珠絲杠傳動和齒輪傳動相結合的模塊化結構。具備底盤旋轉、手臂升降、手臂伸縮、吸盤旋轉四個自由度控製的功能，可實現在一定範圍內物體的抓取控製，用於實現定位功能。
PLC可選用西門子西門子主機為S7-SMART ST40 PLC；內置數字量I/O（24路數字量輸入/16路數字量輸出）；
裝置設有黃、綠、紅及急停等控製按鈕，方便操作者編寫機械手各種控製功能；設有急停開關可供學員使用，防止損壞設備。
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.手源：0.2Mpa～0.55Mpa
3.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.裝置容量：＜0.5kVA
5.外形尺寸：600*800*800mm
四、裝置組成
| 序號 | 部件名稱 | 技術參數 | 數量 | ||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 從站裝配桌 | 尺寸(長寬高)：≥600*800*800mm桌麵用於擺放各個摸塊，安裝工業機器人等，桌體抽屜用於安裝電氣元件，桌麵由鋁型材、桌體由鈑金材料結構組成。控製麵板安裝工業級按鈕，控製按鈕須采用工業級按鍵設計，設置有“啟動、停止、複位、單機、聯機、急停”等控製功能與對應指示燈顯示組成。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 旋轉碼垛機 | 運動部分采用精密電動旋轉台與交流伺服係統控製，物料的取送采用真空吸盤實現，運動機構采用高精密的滾珠絲杆，可將物料盒精準的放置於每個倉位。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 立體倉庫 | 倉位上有與物料盒規格大小一致的凹槽，便於物料盒的存儲和精準定位，每倉位均（jun1）安裝有檢測傳感器，可實時反應倉位的存儲狀態； | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 立庫信息執行軟件 | 友好的人機交互界麵；堆垛機運行方式自由選擇：單一作業方式（純取貨、純存貨）；複合作業方式；庫位任意指定；堆垛機運行的速度、加速度在安全範圍內自由設定；堆垛機運行位置信息以圖形形式實時動態顯示；堆垛機運行狀態信息、作業信息顯示；堆垛機運行速度信息實時檢測，並以曲線圖的形式予以顯示；堆垛機運行速度信息將以曲線圖的形式進行“曆史”記載；自動故障報警和查詢；與下位控製PLC的通信管理。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 5 | AGV小車 |
|
1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 電腦桌 | 型材框架結構 | 1台 | ||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 靜音氣泵一台 | 工作電源AC220V±10% 50Hz，輸入功率0.68kW，公稱容積24L | 1台 |
