港口電氣繼電接觸器基本控製動態實訓裝置,港口電氣繼電接觸器基
2025-12-15 10:01

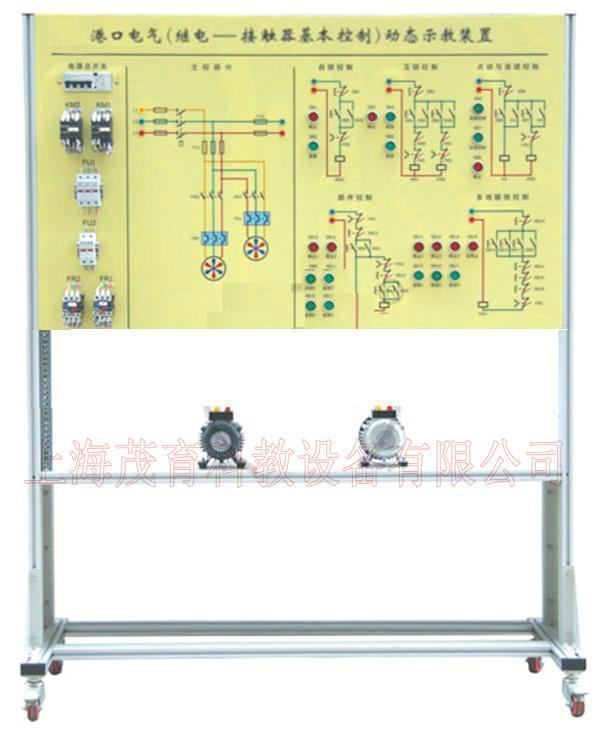

本裝置是針對教學大綱要求和相關港口專業的教材內容而設計。本裝置由港口電氣器件、彩色半透明噴繪PVC原理圖、單片機動態演示電路等構成；本裝置通過理論講解、動態演示、動手操作，可以了解繼電-接觸器基本控製的基本理論，掌握港口電器自動化係統的工作原理和工作流程。
二、產品特點
1.繼電-接觸器基本控製電路(自鎖與互鎖的控製、點動與連續運轉的控製、順序控製、多地連鎖控製) 具有獨立控製單元，電路彩繪清晰明顯，方便教學講解；
2.采用港口電氣實物電路係統，可以真實地觀測電氣運動狀態過程；
3.單片機動態演示電路：由若幹個LED組成，可以動態模擬電氣開關動作、電路控製過程、電機運行狀態；
4.裝置托台處放置三相鼠籠電機，可以展示電機實物運動狀態；
5.安全保護功能：裝置帶有電壓/電流漏電保護係統，當裝置出現漏電或者短路時切斷電源；強電電氣元件采用透明全封閉結構，使用安全、可靠。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜2.5kVA
4.外形尺寸：1300mm×800mm×1750mm
四、係統配置
1.裝置采用整體框架式結構，麵板采用彩色PVC噴繪工藝
2.整體框架采用鋁合金型材，裝置底部設有方向輪便於移動和布局
3.三相鼠籠電機（交流380V/△） 2台
五、實訓項目
1.自鎖控製
2.互鎖控製
3.點動與連續控製
4.順序控製
5.多地連鎖控製
