礦井電氣安全保護綜合實訓裝置,礦井電氣安全保護綜合實訓設備,礦
2025-12-15 10:32

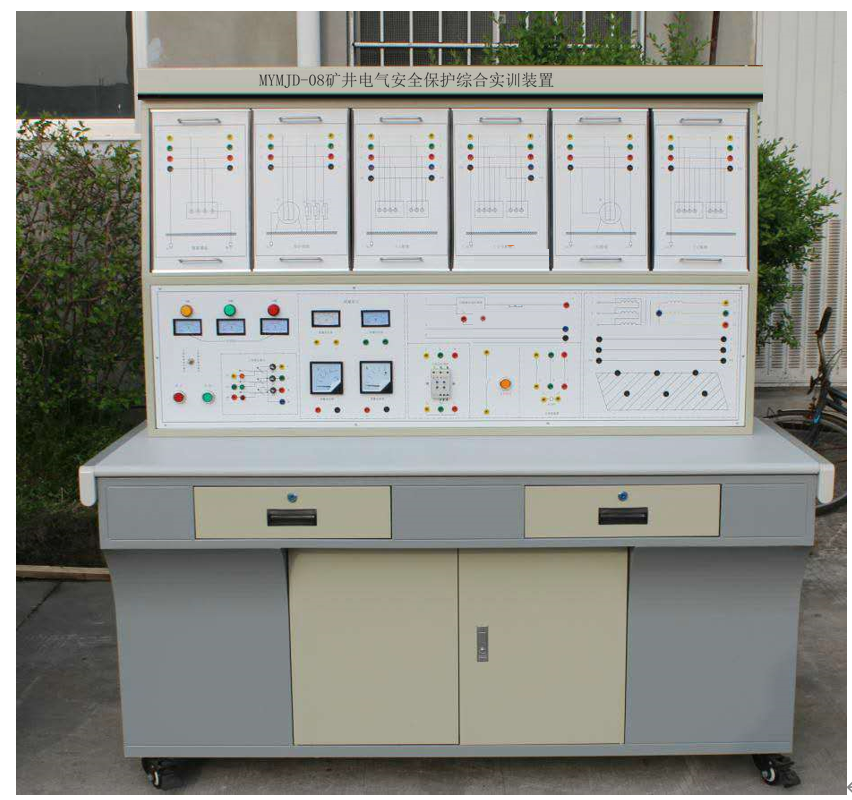

在電力係統和電氣設備的接地中，按其作用的不同可分為工作接地、保護接地、保護接零和重複接地等。本裝置是結合礦山供電的電氣安全保護內容進行設計，涉及電氣安全保護的保護接地和保護接零、過電壓及其保護。實驗設備為台式結構，實驗單元采用模塊式結構。可作為礦井電類人員的安全培訓和考核等。
二、設備特點：
1.實驗台所有繼電器、接觸器、熔斷器等采用小型工業電器元件
2.該實驗台可對通風機控製線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力
3.礦井通風機控製線路中的測試點都引到測試麵板上，方便排除故障
三、技術性能：
1.輸入電壓：三相四線~380V±10%50Hz
2.工作環境：溫度-10℃~+40℃，相對濕度<85%（25℃），海拔<4000m
3.裝置容量：<1kVA
4.安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。
四、實驗項目：
本裝置可掌握工作接地、保護接地、保護接零和重複接地的作用、結構、組成、設置及保護原理
1、工作接地實驗
2、保護接地實驗
3、保護接零實驗
4、漏電保護實驗
5、複接地實驗
6、過電壓保護實驗
7、短路保護實驗
