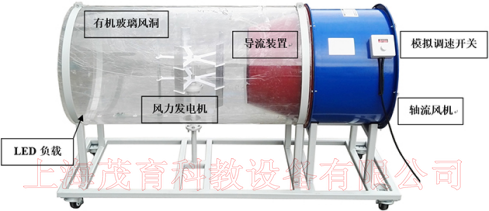

元件示意圖
小型風洞實訓設備，小型風洞實訓裝置，小型風洞實訓模型設備部件參數：風洞實訓設備、手持式風速測量儀、設備使用手冊。
本產品是一款小型風力發電演示教學設備。具有實驗方便、易懂等優點。風力發電包含的風電轉換、整流、濾波等單元，各部件功能能夠清晰的展示在本款教儀產品的操作中，設備元件參數與功能表如下：
| 配件名稱 | 技術性能參數 | 功能說明 |
| 設備尺寸 | 1200mm | |
| 設備直徑 | 550mm | |
| 設備高度 | 約800mm | |
| 風電單元 | ||
| 風機類型 | 垂直軸風力發電機 | |
| 額定功率 | 10W | |
| 輸出電壓 | DC 0-30V | |
| 風速範圍 | 0-8米/s | |
| 負載及附件 | ||
| 負載 | 紅、藍、綠 LED燈 | |
| 測風儀 | 0-30m/s | |
| 產品名稱 | 型號規格 | 數量 | 單位 | 備 注 |
| 風洞實訓設備 | SB-626B | 1 | 台 | 1200×600×800（㎜） |
| 軸流風機 | 220V 0.75KW | 1 | 台 | |
| 有機玻璃風洞 | 1 | 個 | ||
| 風力發電機 | 垂直 10W | 1 | 台 | |
| 風速調節器 | 1 | 隻 | ||
| 手持拭風速儀 | 0-30m/s | 1 | 隻 |
本風洞實訓識設備所需電源為單相220V供電，在接入電源前仔細核對，以免因電源問題損壞設備。
上電操作：
1、將設備自帶的電源線接入220V電源
2、順時針轉動模擬調速開關，轉到底為最大。
啟動原則為先將調速開關轉至最大，待軸流風機正常啟動後再慢慢調節至實驗所需風速。
3、實驗過程中，需2人配合，1人調節風速，1人觀察風速及LED負載，以便實時查看LED指示燈點亮情況。
