攪拌鼓泡釜中氣液兩相流動特性實驗裝置,攪拌鼓泡釜中氣液兩相流
2025-12-29 09:00
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、了解攪拌鼓泡釜的結構。 2、觀察鼓泡釜中氣液兩相流動狀況和分散特性。 3、攪拌鼓泡釜中氣液兩相流動特性實驗裝置,攪拌鼓泡釜中氣液兩相流動特性實驗設備,攪拌鼓泡釜中氣液兩相流動特性實驗台通過改變進氣量和攪拌速度，測定含氣率來表征傳質狀況的變化。 |
|||

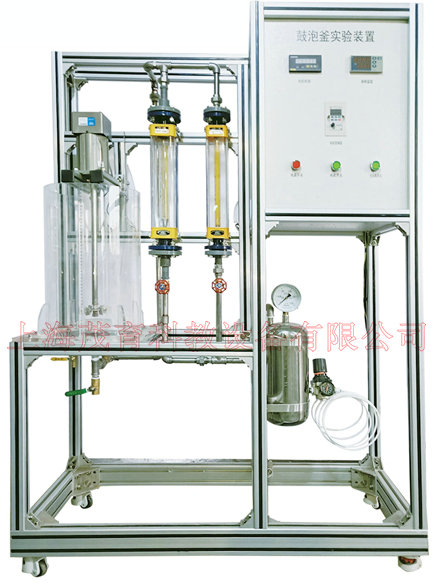

| 主要配置 | 攪拌鼓泡釜中氣液兩相流動特性實驗裝置,攪拌鼓泡釜中氣液兩相流動特性實驗設備,攪拌鼓泡釜中氣液兩相流動特性實驗台主要由鼓泡釜、空壓機、流量計、攪拌器、氣體分布器、調速電機、變頻器、空氣緩衝罐、氣體調壓閥、數字顯示儀表、高品質鋁合金型材框架組成。 | |||
| 公用設施 |
水：連接自來水接入。 電：電壓AC220V，功率1KW，標準單相三線製。 |
|||
| 技術參數 |
1、鼓泡釜：有機玻璃製成，直徑300mm，容積20L。 2、攪拌槳采用六葉直葉式渦輪槳，其直徑與釜之比為3：1。 3、槳下設有圓形氣體分布器，氣體分布器上均勻分布直徑為1mm的小孔。 4、攪拌電機：功率120W，轉速1300r/min。 5、電機調速：變頻控製。 6、氣體流量計：轉子流量計：60-600L/h 和0.4-4.0m3/h。 7、無油靜音空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。 8、溫度傳感器：Pt100，顯示分度0.1℃。 9、電器：接觸器、開關、漏電保護空氣開關。 10、304不鏽鋼管路、管件及閥門。 11、304不鏽鋼儀表櫃：內外雙麵噴塑。 12、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 數字儀表 | 無 | |
| 攪拌速度 | 無 | 變頻器 | 變頻器 | |
| 氣體流量 | 無 | 轉子流量計 | 轉子流量計 | |
