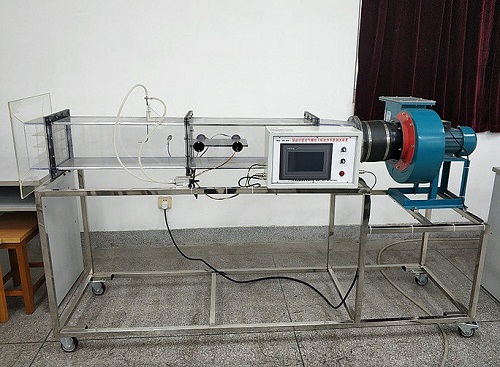

強迫對流空氣橫掠平板放熱係數測試裝置,強迫對流空氣橫掠平板放

一、強迫對流空氣橫掠平板放熱係數測試裝置-主要用途：
1、測定空氣橫向流過平板壁麵的平均溫度，平板內電加熱器的電流、電壓，平板壁麵周圍空氣溫度。
2、測定空氣橫向流過平板強迫對流放熱係數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、
技術參數：
1、電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
2、數顯電壓表：精度0.2級；
3、數顯電流表：量程5A，精度0.2級；
4、電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
5、溫度測量：-55～+127℃，精度：±0.2FS；
6、空氣差壓傳感器：量程1000Pa，精度0.25級；
7、多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V。
8、電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表麵黑度
ε=0.2，導熱係數λ=15 (W/m℃)；
9、測試裝置規格：2000mm×550mm×1200mm。
10、采用7寸彩色觸摸屏同屏顯示數據，所有實驗數據一目了然，便於觀察每個數據的即時變化
三、主要配置：

序號	名稱	規格型號	數量
1	電鍍紫銅平板試件	190×280mm 紫銅板厚度4mm	1套
2	多翼式低噪音風機	CF－11	1套
3	風洞	有機玻璃	1套
4	畢托管	L型	1套
5	差壓傳感器	HALO-FY-WG	1套
6	測溫傳感器	DS18B20	7套
7	數顯電壓表	SX－48	1套
8	數顯電流表	SX－48	1套
9	彩色觸摸屏	TPC7062TX	1套
10	數據采集模塊	MY75	1套
11	不鏽鋼實驗台	底部裝有腳輪	1套

強迫對流空氣橫掠平板放熱係數測試裝置,強迫對流空氣橫掠平板放
