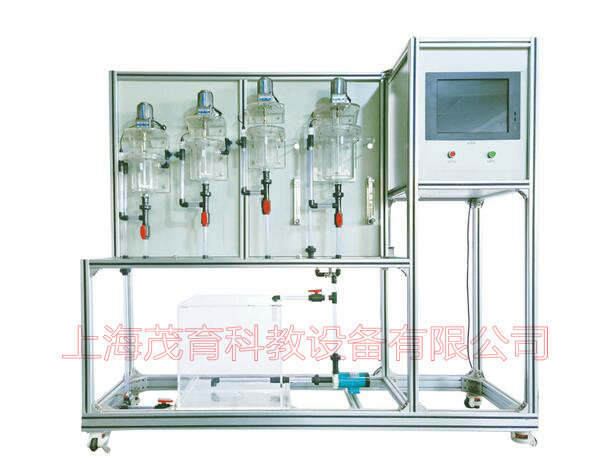

多釜串聯實驗台,多釜串聯實驗設備,多釜串聯實驗裝置
2025-11-09 08:45
| 技術指標 | 說明 | |||
| 裝置功能 |
1.多釜串聯實驗台通過實驗了解停留時間分布測定的基本原理和實驗方法。 2.掌握停留時間分布的統計特征值的計算方法。 3.學會用理想反應器的串聯模型來描述實驗係統的流動特性。 |
|||

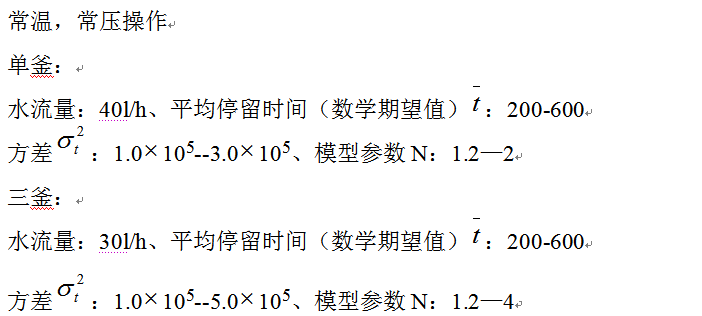

| 設計參數 |
 |
|||
| 主要配置 | 有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、在線電導率儀、轉換模塊及軟件、閥門、管道、不鏽鋼框架、儀表櫃、軟件。 | |||
| 公用設施 |
水：裝置自帶不鏽鋼水箱桶，連接自來水接入。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：水--- KCl，外配設備：電腦 |
|||
| 主要設備 |
1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃製成，3個。 2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃製成，1個。 3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。 4、交流可調速電機：攪拌馬達6W，轉數90－600r/min，無級變速調節。其操作板置於控製櫃上，轉速可在操作板上進行調節。 5、LZB-10液體轉子流量計：流量範圍6～60 L/h ，觀察、控製進水流量。 6、數顯電導率儀：在線電導率檢測儀，0-2000S·cm 4個，電導電極：4支。 7、LWB電磁閥（24v）和三通閥控製切換示蹤劑，數顯計測器控製示蹤劑加入量。 8、各項操作及轉速、電導率、流量的顯示、調節、控製全在控製屏麵板進行。 9、框架為304不鏽鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 10、外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。 11、轉換模塊及在線監控軟件一套。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉數 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 流量 | 轉子流量計 | 轉子流量計 | 轉子流量計 | |
| 濃度 | 在線電導率儀 | 數字顯示 | 無 | |
| 采集型： | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉數 | 霍爾開關 | 轉數顯示儀，精度：0.5%FS | 精密數顯調速器 | |
| 三釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 單釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 濃度 | 在線電導率儀 | 數字顯示，精度：0.5%FS | 濃度 | |
| 示蹤劑流動時間 | 時間控製器 | 上位機采集 | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：電導率、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||
