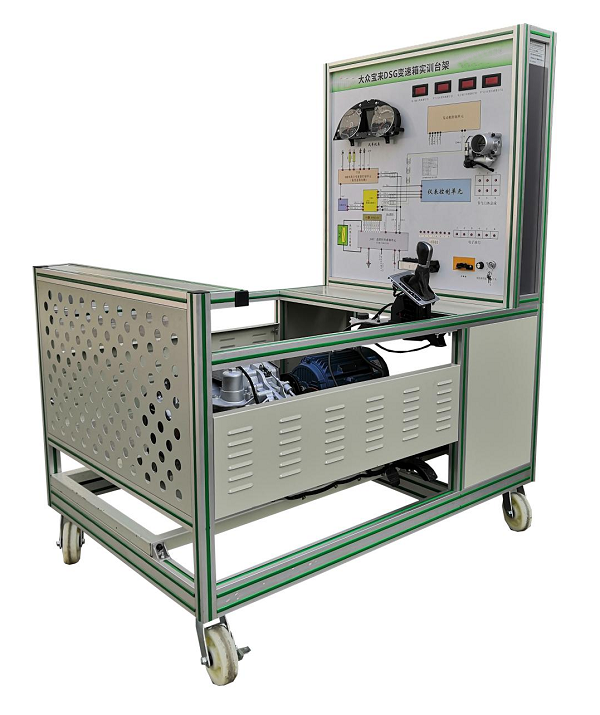

DSG變速器實驗台采用（翻新）大眾邁騰02E電控雙離合器自動變速器總成為基礎，可調速三相異步電動機做動力源，對雙離合器自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控雙離合器自動變速器組成結構和工作過程。
適用於各類型學校對雙離合器自動變速器理論和維修實訓的教學需要。
二、功能特點：
1.真實可運行的電控雙離合器自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示雙離合器自動變速器的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定進行加速/減速。
4.實訓台麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析雙離合器自動變速器控製係統的工作原理。
5.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓台麵板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位等參數變化。
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控係統進行讀取故障碼、清除故障碼等自診斷功能。
8.實訓台配備有電機防護罩、輸出軸防護罩等安全保護裝置
9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、輸入電源；交流220V±10% 50Hz
4、工作電源；直流12V
5、三相異步電動機：
電  壓：AC 380V/660V
電  流：8.2A/4.7A
功  率：4KW/5.5kw
轉  速：2880r/min
         變頻器：
功  率：5.5KW/7.5KW
輸  入：AC 3PH 380V±15%
輸  出：9A/13A  AC3PH  0~380V  0~400Hz
6、工作溫度：-40℃～+50℃
