變頻電冰箱綜合原理實訓台,變頻電冰箱綜合原理實訓裝置,變頻電冰
2025-11-09 10:18
本裝置是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中與冰箱維修技術的特點，針對冰箱的電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調冰箱係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控製等技術,集製冷空調係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、製冷劑：R600
5、外形尺寸（大約）780mm×500mm×1250mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
1）、模塊工作電壓範圍（0~1000V），還可以無線聯機，裝在內部都可以聯機手機或者電腦檢測數據軟件，設置有報警控製，寬電壓大電流 1000V1000A 大功率大彩屏藍牙無 線數傳曲線版多功能，
2）、支持 3 大上位機聯機係統 APP 軟件，安卓蘋果 PC 電腦無線連接通 ，各種測量參數一應俱全，自帶一路電壓測量功能，可以檢測電壓的參數，用以檢測各種檢測實訓裝置的電壓電流、 電量等參數。功率功耗。顯示語言可以中英文切換，適用範圍更廣。
3）、是一款基於2.4G無線數據傳輸技術的多功能模塊，可以實時監測並顯示交流電壓、交流電流、功率、功率因素、能量、溫度、時間等多種物理參數，而且該模塊自帶一路直流電壓檢測功能，，通過預留的繼電器接口可以實現過功率保護，定時開關功能和直流欠壓保護功能，並帶有聲音報警功能。
4）、該儀表采用3寸彩色液晶作為顯示器，顯示數據全麵，清晰，易於觀察。
無線傳輸數據，顯示器和數據采集模塊可以分離，可以實現遠程監測數據；能實現手機遠程無線遙控設置與測量功能，各種數據清晰可見，各種數據率曲線等
5）、自帶蜂鳴器報警聲音提示功能，OTP 定時開關功能，可配合繼電器使用實現定時開啟或定時關閉功能；
6）、能量累計帶斷電記憶功能，可清0；
7）、 LVP 欠壓保護值，可配合繼電器使用實現欠壓關斷保護功能，配合繼電器使用可以實現定時開啟或關閉的功能， 配合繼電器可實現交流過功率和欠壓關斷保護；OPP 過功率保護值，可配合繼電器使用實現過功率保護關斷功能。超過設置的高值時，將出現此報警提醒界麵。過功率報警提醒界麵，檢測到測試功率超過設置值時，將出現此報警提醒界麵。低壓報警提醒界麵，將出現此報警.
三、功能說明
1、該裝置集製冷係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、 充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程 訓練及職業技能競賽的需要。
2、該裝置采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。

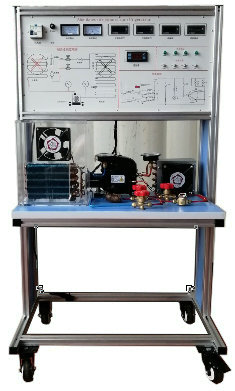

3、實訓平台直觀展示了冰箱的係統結構、工作原理。可清楚的看到製冷係統結構 及主要部件的實物，係統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等， 使整個空調係統、冰箱係統的實時工作狀態一目了然。
4、冰箱箱體：為有機玻璃透明化，直觀展現蒸發器的原理，溫度能到達-5度
5、實驗台：為鋁合金結構，左邊藍色和裝飾板和麵板，整體為藍色，
6、設備有4隻溫度表，可以測量製冷係統的主要溫度變化，
7、這些係統的控製原理通過彩色圖案到表示麵板上，以便對流體係統、其組件和用於控製和調節的電氣/電子電路進行完整的分析。
8、麵板和電腦上有對應的指示燈。按鈕，模式選擇功能
四. 配置清單
| 序號 | 設備名稱 | 單位 | 數量 | 備注 |
| 1 | 壓縮機 | 1 | 套 | 變頻 |
| 2 | 毛細管 | 1 | 套 | |
| 3 | 高壓表 | 1 | 套 | |
| 6 | 低壓表 | 1 | 套 | |
| 7 | 手動節流裝置 | 1 | 套 | |
| 8 | 冷凝器 | 1 | 套 | |
| 9 | 蒸發器 | 1 | 套 | |
| 10 | 電子溫度控製器 | 1 | 套 | |
| 11 | 故障開關 | 1 | 套 | |
| 12 | 冷凝風機 | 1 | 套 | |
| 13 | 蒸發風機 | 1 | 套 |
1、進行各種變頻製冷原器件的識別。
2、進行變頻冰箱製冷與係統的調試。
3、風冷電冰箱的原理演示
4、變頻風冷電冰箱的控製實驗
5、冰箱的原理，
6、變頻電氣接線操作，掌握各種製冷係統的外部接線方法。
7、製冷係統的故障識別：可通過各種製冷小係統中專設的故障閥門人為製造係統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
8、充製冷劑：係統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出製冷劑，定量充灌製冷的實際操作。
9、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行係統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出係統中的泄漏點。
