發動機正時機構示教板,發動機正時機構教學設備,汽車發動機正時機
2026-01-08 10:58

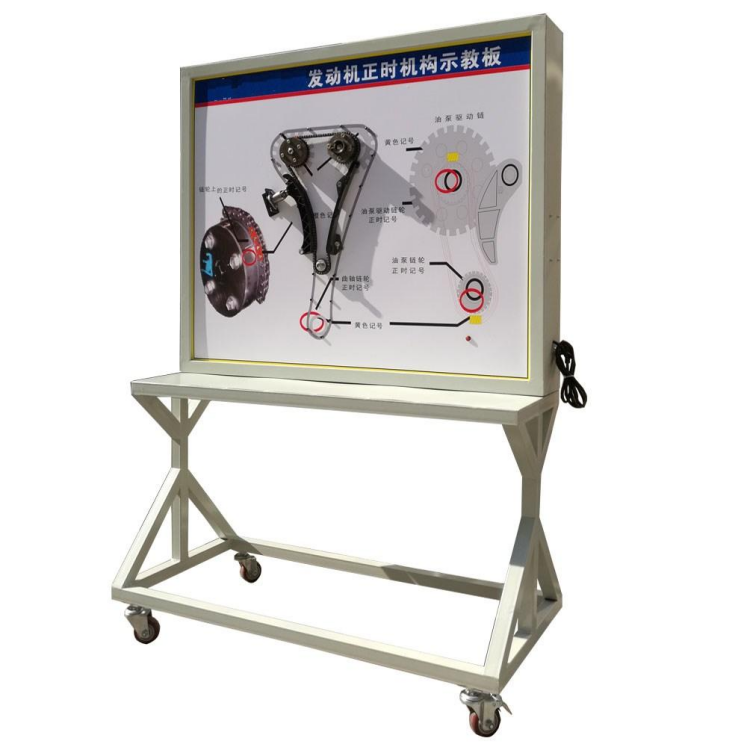

該設備采用全新大眾AJR發動機正時機構係統實物製作，充分展示發動機正時機構的組成結構和工作過程。
適用於學校對發動機發動機正時機構係統理論和維修實訓的教學需要。
二、功能特點
1.發動機正時機構示教板采用真實發動機正時係統零部件製作，由皮帶輪、皮帶漲緊力器、惰輪和皮帶等組成，安裝位置和布局與實際的發動機安裝位置和布局一致。
2.示教板用於發動機正時機構的功能、構造和機械運動關係分析的教學。用於更換正時皮帶、皮帶漲緊器和惰輪的實訓，按照製造廠推薦的規格參數進行測量，完成齒式皮帶漲緊力的調整。進行齒式皮帶漲緊力新的調整方法實訓。
3.示教板采用可移動支架，型材焊接，表麵經過噴塑處理，底部安裝可鎖止的移動腳輪；
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
