消防防煙排煙係統控製實訓裝置,消防防煙排煙係統控製實訓設備,消
2025-12-23 14:03
防煙排煙係統實訓裝置根據防煙排煙係統按照其控煙機理、分為防煙係統和排煙係統，設備設計為機械式加壓送風係統和機械式排煙係統。

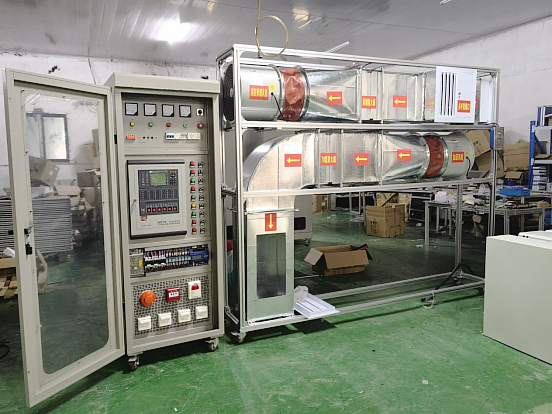

防煙排煙係統實訓裝置由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成 。
二、技術參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、通風係統台：外形尺寸：2400mm×750mm×1600mm
控製櫃尺寸：800mm×600mm×1800mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
三、係統特點
整機係統由三部分組成：
1）、風係統整體放置在一個2000mm×750mm×800mm平台上，可移動，平台上風係統由不燃材料製作，係統中設置有閥門，風機，子係統，出風口等。
2）、控製係統：係統各種模擬信號組成，可模擬一定情況下的在火災發生時的控製方式。
3）、組態軟件：教學同步動畫控製，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係。
1、風係統的完整性：與實際中的通風係統、控製功能、保護功能、顯示功能完全一致。
2、係統與真實的通風排煙係統，風係處理係統原理相同，微型化展示了通風排煙係統的特點，結構、控製方法。
3、裝置直觀展示了通風係統的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
4、通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；
6、DDC數字量控製模塊1套；
7、教學同步動畫控製：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係
四、係統配置
1、係統由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成
2、模擬排煙係統控製：消防防排煙係統由風機、風管、自動排煙閥、防火閥、連接控製櫃以及聯動控製中心等組成，消防防排煙係統的工作原理是當消防控製中心收到火災信號時，聯動消防防排煙風機控製櫃啟動風機並打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料製作，加壓送風口和用常閉式，采用手動或電動開啟控製方式；
5，70度排煙防火防由控製執行器、不燃材製作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小於30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
8、 排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態。火災時需要排煙時手動或電動打開
五、操作實訓：
1、消防排煙係統的認識
2、消防防煙係統的認識
3、消防防類係統控製操作
4、消防排煙係統的手動操作
3、消防排煙係統的自動操作
4、消防排煙係統與操聯動中心的操作
5、消防排煙係統的聯動編程
6、消防防煙係統的聯動編程
