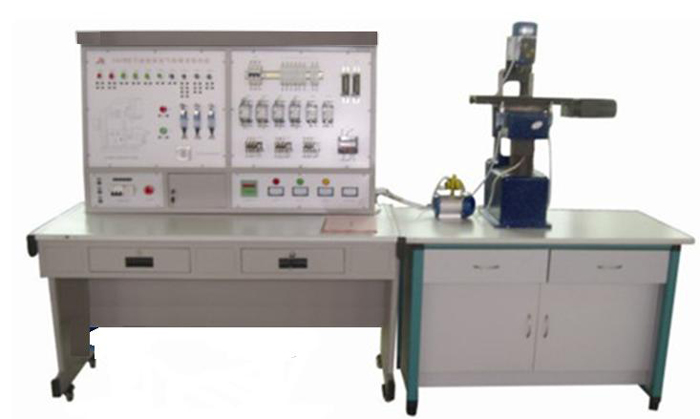

平麵磨床電氣技能實訓考核設備-由電源控製部分、M7120型磨床機床電氣控製部分、仿真機床構成。電源控製部分包括實訓定時、定時報警、安全用電自動控製等，機床電氣控製部分把整台機床內部電器裝在正麵麵板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在麵板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、技術性能
1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、設備的構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關。
2、設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
3、實驗兼報警記錄儀（實驗管理器）：平時作為時鍾使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（一）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（二）實訓桌：桌體為鋁木結構
（三）電氣部分的操作，能實現M7120型磨床各種運動
（四）機床電氣線路的所有接點，在裝置的麵板上都有相應的測試點，便於檢測故障
（五）控製屏的故障箱內設有16個開關，通過撥動故障開關可設置相應的故障點
三、設備配置

序號	名　稱	數量	備注
1	M7120型磨床電氣技能實訓考核裝置	1
2	XM7120型磨床半實物模型（含實訓桌）	1	配有與電氣部分的連接接口，通過電纜連接

四、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控製原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
五、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	9	砂輪電動機無法啟動
2	液壓泵電動機無法啟動	10	砂輪電動機無法啟動
3	液壓泵電動機無法啟動	11	砂輪架無法上升
4	液壓泵電動機無法啟動	12	砂輪架無法上升
5	液壓泵電動機和砂輪電動機都無法啟動	13	砂輪架無法下降
6	砂輪電動機無法啟動	14	砂輪架無法下降
7	砂輪電動機無法啟動	15	電磁吸盤不能工作
8	砂輪電動機控製無自鎖	16	電磁吸盤控製不能自鎖
