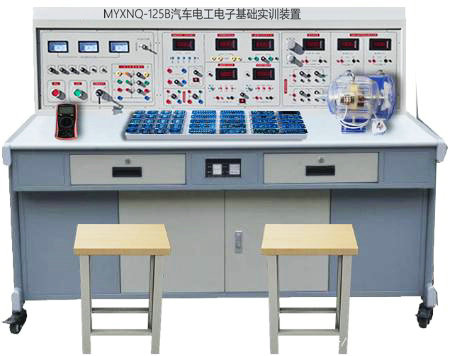

汽車電工電子基礎實訓台可用作國類高校或中等職業院校的汽車運用與維修專業的電工電子基礎實訓設備，它包含了一般汽車工程電工電子類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電路與磁路>、<電機與拖動>、<電力電子技術>等相關實訓項目。
實訓台提供了多種電工電子基礎創新實訓模塊，由透明有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。
二、設備技術指標：
1、工作電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1400mm
4、整機功耗：≤700V.A
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、基本配置及功能：
實訓裝置由實訓台、電源控製屏、實訓模塊、實訓工具等組成。
（1）電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1.交流電源
提供三相380V電源及單相220電源，帶有安全隔離變壓器輸出，設有短路保護措施。配有1隻指針式交流電壓表，通過切換開關指示三相電網電壓
（1）高壓交流電源：1路AC220V電源接口，1路AC380V電源接口，可為外配儀器設備提供工作電源。
（2）低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
（1）可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢複功能，設有三位半數顯指示。
（2）固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3.測量儀表
（1）數字直流電流表:測量範圍：0～2000mA，三位半數顯。
（2）數字直流電壓表:測量範圍：0～200V，三位半數顯。
（3）數字交流電流表:測量範圍：0～2A，三位半數顯。
（4）數字交流電壓表:測量範圍：0～450V，三位半數顯。
4、配套工具
數字式萬用表、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、工具箱等常用工具。
5、實驗鏈接導線 （安全插座，護套線）
根據不同實驗項目的特點，配備不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線隻能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
四、實訓模塊配置介紹：
（1) 提供一套實訓模塊，包括電阻，電容，電感，二極管，三極管，繼電器，變壓器，儀表單元，音樂芯片，揚聲器及組合單元模塊等。實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等製成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利於教師講解和學生認識；麵板采用PCB製作而成，表麵清爽、符號線路清晰、表麵耐磨損、元件更換容易；麵板上標誌的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
（2）透明電機模型： 提供永磁直流發電機模型1套，三相鼠籠異步電動機模型1套
（3）提供直流無刷電機及控製器1套，步進電機及控製器1套。
五、實訓項目：
（一）汽車電工電路基礎
1、電工工具及電工儀表的使用
2、電路元件的認知（電阻，電容，電感，二極管，三極管，電阻器，繼電器，發光二極管，變壓器，集成電路IC等）
3、電路元件的伏安特性實訓
4、電路的串並聯，混聯實訓
5、歐姆定律，基爾霍夫定律，疊加原理實訓
（二）汽車電子電路基礎
1、光敏二極管控製白熾燈電路 53
2、晶體管控製白熾燈電路
3、集成運算放大器及其應用電路
4、集成邏輯門電路
5、NE555電路與頻率、占空比信號發生器電路
6、整流電路製作與調試
（三）電感與互感電路
1、汽車繼電器的認識
2、變壓器的實訓
3、磁簧管的認識
4、霍爾元件的認識
5、光電傳感器元件的認識
（四）汽車用電機原理
1、直流永磁發電機原理與實訓
2、三相交流電機原理與實訓
3、步進電機的認識與驅動控製電路實訓
4、永磁直流無刷電機的認識與驅動控製電路實訓
（五） 汽車電工電子電路綜合應用實訓
1、汽車轉向燈閃光器實驗
2、噴油嘴電路實驗
3、水箱水位過低報警實驗
4、LM3914模擬油壓顯示表實驗
5、汽車轉速信號測量實驗
6、汽車防盜報警電路實驗
7、汽車啟動，轉向等喇叭電路實驗
8、其他自由組合創新電路模塊
