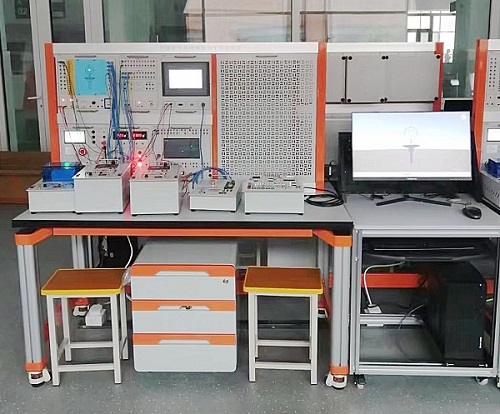

維修電工實訓考核裝置-（MY-304G)產品介紹：
該裝置主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。主要用於完成《PLC可編程控製器基礎電路實訓 》《變頻器技術》《觸摸屏技術》《步進電機實驗》《模擬電路實驗》《數字電路實驗》等專業課程的實訓任務。
二、實訓裝置的特點
1、電氣控製線路元器件都裝在模塊上，並由安全插座引出接線端子，隻需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1、輸入電源：380V±10％ 50Hz；
2、容量：<1000VA；
3、工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；
4、外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5、安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控製係統。
四、設備組成要求：
本實訓台由實訓掛件、實訓桌、實訓儲物櫃三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約750mm，桌麵板下設支撐框架，截麵尺寸為40×20mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵橘紅靜電噴塗工藝。桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
2、實訓儲物櫃：采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶刹車腳輪。
3、電腦桌：鋼鋁結構，裝有4隻萬向輪，裝有黑色鋼質網孔電腦後靠、鍵盤托、主機支架。
4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；（4）防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
五、實訓項目
（一）PLC可編程控製器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控製
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙麵銑床
25.電鍍槽
26.交流電機正反轉控製
27.小車運動
28.攪拌站
29.汽車燈光控製
30.汽車火花塞點火控製
31.加工中心控製
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控製
35.X62W萬能銑床PLC改造控製
36.T68臥式鏜床PLC改造控製
37.M7120平麵磨床PLC改造控製
38.Z3050搖臂鑽床PLC改造控製
39.電動葫蘆PLC改造控製
40.Z35搖臂鑽床PLC改造控製
41.M1432A萬能外圓磨床PLC改造控製
（二）觸摸屏變頻器實驗
1.基於觸摸屏PLC控製的三相異步電動機Y/△啟動控製
2.PLC 控製電動機點動和自鎖控製
3.PLC 控製電動機手動正反轉控製
4.PLC 控製電動機帶延時正反轉控製
5.PLC 控製電動機星/三角啟動自動控製
6.變頻器功能參數設置與操作
7.變頻器報警與保護功能
8.外部端子點動控製
9.變頻器控製電機正反轉
10.多段速度選擇變頻調速
11.變頻器無級調速
12.基於外部模擬量(電壓/電流）控製方式的變頻調速
13.溫度的PID控製
14.PLC與變頻器通訊控製
15.觸摸屏與PLC通訊控製
16.觸摸屏、變頻器與PLC綜合控製
17.步進電機控製
（三）模擬電路實驗
1.常用電子儀器的使用
2.晶體二極管的判別與檢測
3.晶體三極管的判別與檢測
4.單管低頻放大器的靜態測試
5.單管低頻放大器放大能力的測試
6.場效應管放大電路
7.負反饋放大電路
8.差動放大電路
9.射極跟隨器
10.雙電源反相比例放大器的測試
11.電壓跟隨器
12.過零比較器
13.滯回比較器
14.窗口比較器
15.RC文氏橋式正弦波振蕩器的測試
16.LM386集成功率放大器的測試
17.三角波、方波發生器
18.集成運放的調零電路
19.電源極性錯接的保護電路
20.輸入端限幅保護電路
21.輸出端限幅保護電路
22.整流、濾波電路
23.穩壓管穩壓電路
24.三端集成固定穩壓電源
（四）數字電路實驗
1.晶體二極管開關特性
2.晶體三極管開關特性
3.二極管限幅器
4.鉗位器
5.三極管限幅器
6.TTL集成邏輯門
7.集成與門邏輯功能測試
8.集成非門電路邏輯功能測試
9.集成或門電路邏輯功能測試
10.集成與非門邏揖功能測試
11.CMOS門電路的測試
12.集成邏輯電路的連接與驅動
13.組合邏輯電路（半加器、全加器）
14.3-8線譯碼器
15.計數與顯示電路的實現
16.數據選擇器應用
17.基本RS觸發器
18.JK觸發器
19.D觸發器
20.計數器的測試與應用
21.移位寄存器及其應用
22.脈衝分配器及其應用
23.555時基電路
