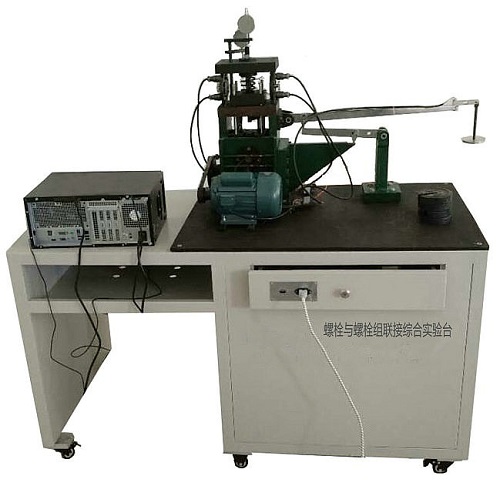

動靜態螺栓組實驗台,動靜態螺栓組實驗裝置,動靜態螺栓組實驗設備
2026-01-14 14:48
一、設備特點：
1、本實驗台除用來做螺栓聯接各種實驗外，還可用來做螺栓組的應力測試實驗及電阻應變片靈敏係數測量實驗。
2、測試手段先進：采用了新型的高性能靜態電阻應變儀，可手動、自動、計算機控製調零，測量數據穩定，重複性好，配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪製實測曲線和仿真曲線；另外測量麵板上配有數碼管顯示被測數據，可由人工記錄、手工繪製實驗數據曲線。
3、被測螺栓采用40Cr優質合金鋼精製，性能穩定。
4、本實驗台電阻應變片粘貼工藝由專業傳感器廠家承擔，牢固穩定。
5、實驗台外形為工作台板+箱體落地式結構，裝有可調地腳螺栓和活動輪，便於實驗室調整布置。
二、實驗項目及內容：
1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：
（1）剛性墊片、無錐塞聯接的靜、動態實驗；
（2）剛性墊片、有錐塞聯接的靜、動態實驗；
（3）彈性墊片、無錐塞聯接的靜、動態實驗；
（4）彈性墊片、有錐塞聯接的靜、動態實驗；
並繪製螺栓和被聯接件受力與變形的靜、動態曲線。
2、完成螺栓組聯接特性（測定螺栓組的載荷分布）實驗，繪製螺栓組的載荷分布的靜態曲線。
3、了解單個螺栓在擰緊過程中各部分的受力情況。
4、了解單個螺栓受靜態軸向載荷時的變形規律。
5、觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
6、電阻應變片靈敏度係數測量實驗。
三、主要配置及參數：
1、單相交流電機：180W
2、電機最大轉速：1400轉/分鍾
3、螺栓組被測螺栓10根，中段直徑Φ6.5mm，兩端螺紋M10，螺栓材料40Cr；
4、單螺栓被測螺栓1根，螺紋M16×2，螺栓材料40Cr；
5、電阻應變片電阻值 R=120Ω；
6、靈敏度係數 K=2.20；
7、靜動態電阻應變儀1台 測量通道 12路；
8、砝碼 1kg 2塊，0.5kg 3塊；
9、專用軟件光盤 1張；
10、外形尺寸：1000×450×1100mm；
11、實驗台重量：120kg。
