電工電氣實訓考核裝置,電工電氣實訓考核櫃
2026-01-21 08:21
本裝置是中職在電工培訓教學中而設計，完成培養學生在實踐中的基本技能和接線技巧，電工實訓考核櫃，它包括了照明電路、電力拖動控製電路等實驗與實操接線等項目，從而大大豐富了課堂實習教學內容，提高了實習教學質量，讓學員很快掌握實際操作技能知識與實踐接線技巧。使培訓教學和實習操作走向一個新領域。
二、結構及配置：

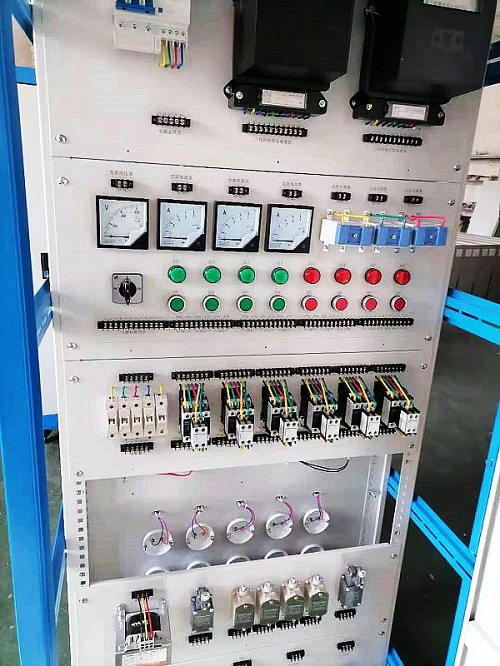

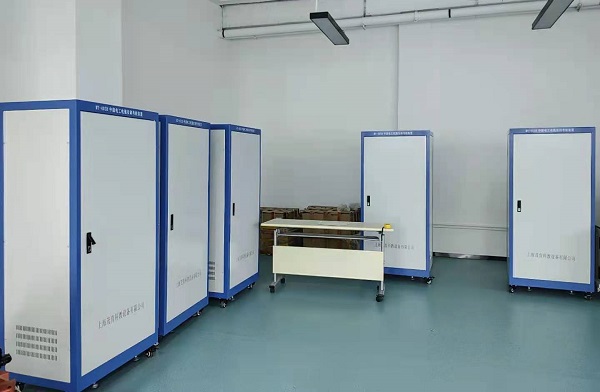

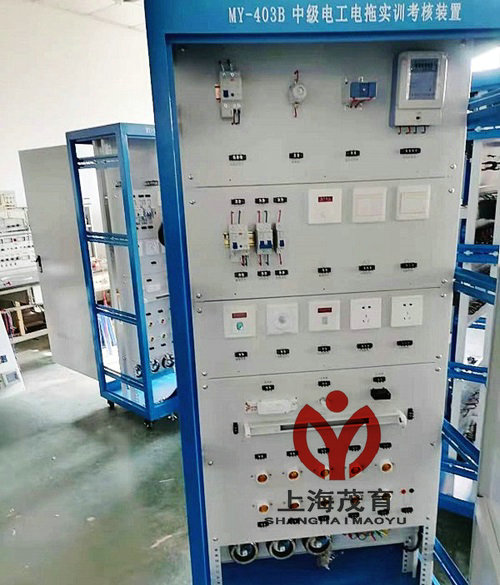

該設備按照標準電氣控製櫃設計製造(規格：800×460×1850mm)，利用雙麵空間位置，櫃內裝有完成各種照明電路所需的單相電度表、日光燈、白熾燈、單聯開關、感應開關、聲控開關、觸摸開關、插座等，以及電氣控製所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表以及三相四線有功電度表等。為了延長電器的使用壽命，降低材料消耗，各電器的接點都已與接線端子相連，學生隻需在接線端子上接線訓練，以求電氣元件經久耐用。技訓櫃還配備多台附屬電機，通過該電動機支持可作各種實驗。
三、技術參數：
1、輸入電源額定電壓：AC380V±5%
2、額定電流：10A
3、頻 率：50Hz
4、環境溫度：-5℃—40℃
5、相對濕度：≤85%（25%）
6、外形尺寸：800×460×1850mm
7、設備重量：120kg
四、實操內容
1、觸摸開關控製白熾燈電路
2、白熾燈控製電路
3、人體感應開關控製摟梯白熾燈電路
4、聲控開關控製樓梯白熾燈電路
5、日光燈控製電路
6、單相電度表直接安裝電路
7、單相電度表間接安裝電路
8、單相電動機控製電路
9、並勵直流電動機調磁調速電路
10、並勵直流電動機電樞回路串電阻調速電路
11、並勵直流電動機電樞回路串電阻二級起動控製線路
12、並勵直流電動機電樞反接法正反轉控製電路
13、電流互感器與電流表配用接線圖
14、電壓表、電流表安裝電路
15、三相四線電度表直接安裝電路
16、三相四線電度表間接安裝電路
17、一台電流互感器用於單相回路的接線電路
18、兩台電流互感器接成不完全星形接線電路
19、三台電流互感器接成星形接線電路
20、兩台電流互感器差接接線電路
21、三台電流互感器接成三角形接線電路
22、萬能轉換開關和電壓表測量三相電壓接線電路
23、異步電動機點動控製電路
24、異步電動機自鎖控製電路
25、具有過載保護自鎖控製電路
26、異步電動機單向點動起動控製電路
27、異步電動機兩地控製電路
28、異步電動機聯鎖正反轉控製電路
29、正反轉點動、起動控製電路
30、雙重聯鎖正反轉控製電路
31、自動往返控製電路
32、位置開關作自動停止正反轉起動控製電路
33、帶有點動的自動往返控製電路
34、異步電動機星、三角控製電路
35、接觸器控製星三角形控製電路
36、串電阻降壓起動控製電路
37、異步電動機反接製動控製電路
38、異步電動機能耗控製電路
39、雙速電動機的切換運行控製線路
40、手動順序起動控製
41、自動順序起動控製
42、C620-1型車床控製電路
43、電動葫蘆電氣控製電路
44、Y3150型滾齒機控製電路
五、使用方法：
1、選擇任一控製電路圖，根據電路原理，選擇好電氣元件，並將所需線路在相應觸點接線端上作有效連接；
2、接入三相工頻380V交流電源，撥上電源開關即為開機；
3、根據電路原理，操作相應按扭、開關，完成各電路控製動作。
六、注意事項
1、安裝該設備時，作好保護接地；
2、接通電源後，嚴禁用手或導體觸摸各電氣元件；
3、當有數人進行操作時，應在接通電源前通知他人；
4、電動機工作時，嚴禁用手碰軸前端及後端風葉；
5、每次使用完畢後，必須關斷電源開關。
