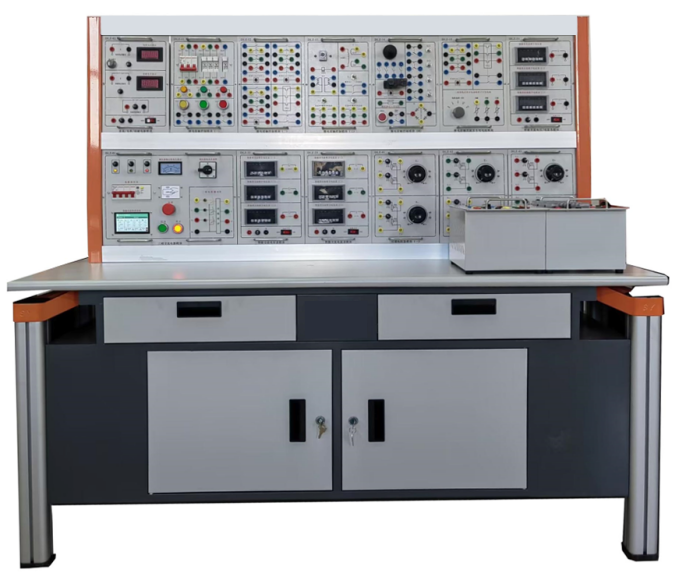

電機及電拖控製技術實訓裝置,電機及電拖控製技術實訓台
2026-01-23 10:10
電機及電拖控製技術實訓裝置-產品概述：
本裝置是綜合了目前我國高等院校電機學、電機與拖動、電機導軌等課程實驗大綱的要求。特別適用於高等院校現有的電機及電氣技術實驗室的更新與改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設電機與拖動實驗課提供了理想的實驗設備，
二、設備特點：
二、設備特點：
1、綜合性強：實訓裝置綜合了目前國內各類院校電機及電氣類課程的全部實訓項目。
2、適應性強：能滿足各類學校相應課程的實訓教學，實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，隻需添加部件即可，永不淘汰。
3、整套性強：從儀器儀表、專用電源、電機及其它實訓部件到實訓連接專用導線等均（jun1）配套齊全，配套部件的性能、規格等均密切結合實訓的需要進行配置。
4、直觀性強：各實訓掛件采用分隔結構形式，組件麵板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：實訓裝置占地麵積少，節約實訓用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實訓噪聲小，整齊美觀，改善實訓環境；電氣控製實訓，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實訓需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實訓技能的考核提供一個統一的標準。
6、開放性強：控製屏供電隔離（浮地設計），並設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均（jun1）有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實訓創造了條件，有利於提高學生分析問題和解決問題的能力。
7、對於基於PLC及變頻器的電氣控製實訓項目，能夠結合MCGS組態軟件與計算機進行通信監控實訓裝置的運行狀態，更加貼近工業現場。
8、實訓裝置包含了部分電機學試驗及所有電機拖動及控製的實訓項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。
三、技術性能：
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm
四、基本裝備：
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm
四、基本裝備：
1、DQ01B電源控製屏(鐵質噴塑結構，鋁質麵板)：
(1) 交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一台三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三隻指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路：提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，並設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體係：設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器後，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護並切斷電源；
設有電流型漏電保護器，控製屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體係：設有多隻信號插座，與儀表相連，儀表超量程，即能告警並切斷電源，對儀表起到良好的保護作用。
(5) 控製屏正麵大凹槽內，設有兩根不鏽鋼鋼管，可掛儀表及實訓部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控製屏兩側設有三極220V電源插座及三相四極380V電源插座。設有實訓台照明用的220V、40W日光燈一盞。
2、DQ02實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定，有利於實訓室的布局。
3、DQ03-1不鏽鋼電機導軌、光編盤測速係統及智能數顯轉速表：包括測速光電編碼器及固定電機的不鏽鋼導軌等。不鏽鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。測速係統采用1024光電編碼器測速係統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ09 直流（他）並勵電動機
5、DQ10三相鼠籠式異步電動機
6、DQ11三相線繞式異步電動機
7、GDQ12線繞式異步電機起動與調速電阻箱
8、DQ18 三相雙速異步電動機
9、DQ19校正直流測功機
10、DQ22直流數字電壓、毫安、安培表(三隻)
（1）直流數顯電壓表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
（2）直流數顯毫安表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
（3）直流數顯電流表一隻，測量範圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
11、DQ25單三相智能型功率、功率因數表：:由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等於兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。
12、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
13、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
14、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1隻。
15、DQ31C熔斷器及開關板：由熔斷器和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
16、DQ44數/模交流電流表（四隻）：由三隻數字交流電流表和一隻指針式精密交流電流組成。 測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一隻，采用帶鏡麵、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量範圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
17、DQ45數/模交流電壓表（四隻）：由三隻數字交流電壓表和一隻指針式精密交流電流組成。 測量範圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一隻，采用帶鏡麵、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量範圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。
18、DQ39繼電接觸控製(一)：提供交流接觸器（線圈電壓220V）三隻，熱繼電器一隻，電子式時間繼電器（通電延時，工作電壓220V）一隻，變壓器（220V/26V/6.3V）、整流電路、能耗製動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一隻）三隻。麵板上畫有器件的外形，並將各器件的工作端子引到麵板上，供實訓接線用，器件的工作狀態均有發光二極管指示。麵板設有搖臂結構，可看到具體器件並對可需要調節的器件進行調節。
19、DQ39-1繼電接觸控製(二)：提供中間繼電器（線圈電壓220V）二隻，熱繼電器一隻，熔斷器三隻，轉換開關三隻，按鈕一隻，行程開關四隻，信號燈、保險絲座各一隻。各器件的工作端子均已引到麵板上，供實訓接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
20、DQ39-2繼電接觸控製(三)：提供中間繼電器(線圈電壓220V，工作狀態用發光二極管指示)二隻，時間繼電器(斷電延時，線圈電壓220V)一隻，按鈕二隻。各器件工作端子均（jun1）引到麵板上，供實驗接線用。
21、MY05 連接線及配件：結構溝式灣插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
22、電工電子電拖及自動控製技能鑒定仿真軟件(3D仿真軟件)
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控製等100多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
五、實訓項目：
1、電機基礎實訓：
（1）直流他勵電動機的認識
（2）直流他勵電動機的空載試驗
（3）直流他勵電動機的工作特性
（4）三相鼠籠式異步電動機認識
（5）三相鼠籠式異步電動機空載試驗
（6）三相鼠籠式異步電動機堵轉試驗
（7）三相鼠籠式異步電動機工作特性
2、電機拖動部分：
（1）直流他勵電動機固有機械特性
（2）直流他勵電動機人為機械特性
（3）直流他勵電動機能耗製動機械特性
（4）直流他勵電動機倒拉反轉製動機械特性
（5）直流他勵電動機電源反接製動機械特性
（6）直流他勵電動機回饋製動機械特性
（7）三相異步電動機固有機械特性
（8）三相異步電動機人為機械特性
（9）三相異步電動機能耗製動機械特性
（10）三相異步電動機反接製動機械特性
（11）三相異步電動機回饋製動機械特性
3、電機控製部分：
（1）電樞回路串電阻起動及調速
（2）減壓起動及降低電源電壓調速弱磁調速
（3）三相異步電動機點動與自鎖控製線路
（4）三相異步電動機的正反轉控製線路順序控製線路
（5）三相異步電動機全壓起動控製線路
（6）三相異步電動機降壓起動控製線路
（7）三相繞線轉子異步電動機起動控製線路
（8）三相異步電動機能耗製動控製線路
（9）三相異步電動機的調速控製線路
（10）三相異步電動機單向起動及反接製動控製線路
（11）兩地控製線路工作台自動往返循環控製線路
（12）三相異步電動機雙向起動及反接製動控製線路
（13）三相雙速異步電動機的控製線路
